一种用于车载CT设备的铅衣衣柜

本申请涉及一种用于车载ct设备的铅衣衣柜。

背景技术：

1、移动车载ct车是将科室的ct移动到车上，可用于全身各系统疾病的影像诊断，特别是可用于疫情期间的肺部检查，同时便于移动和运输，降低到医院检查感染的风险。在进行检查时，医护人员以及患者需要穿戴铅衣，以减少辐射对身体的伤害。目前，医用铅衣重量可达10kg左右，造价昂贵，铅衣在存放时需悬挂存放，且不可折叠。

2、中国专利号为cn210582977u公开的一种铅衣存放架，包括顶部具有横杆的支撑架，横杆上间隔设置有若干个挂钩，横杆上还间隔连接有若干个衣架，衣架和挂钩一一对应设置，且衣架位于对应的挂钩的正下方，每个衣架的底部均连接有若干根连接带，连接带的底部连接有裤架。由于车厢内部空间有限，若采用这种存放架放置于车厢内，存放架占用的空间较大，则降低了车厢内的空间利用率，也不便于医院人员工作检查。

技术实现思路

1、为了减少铅衣的存放空间，提高车厢空间利用率，本申请提供一种用于车载ct设备的铅衣衣柜。采用如下的技术方案：

2、一种用于车载ct设备的铅衣衣柜，包括设置在车厢内壁上的柜体以及设置在柜体内的挂架；所述挂架包括转动轴、支撑杆以及衣架；柜体内壁沿竖直方向间隔设置有安装座，所述转动轴的上下两端分别转动连接于安装座内，所述支撑杆的一端垂直连接于转动轴侧壁上，另一端为自由端；柜体内壁上还设置有用于供支撑杆自由端卡接的支撑座；所述衣架设置有若干个，并沿支撑杆长度方向间隔设置，衣架上端转动连接在支撑杆底部；所述柜体的深度小于衣架的长度。

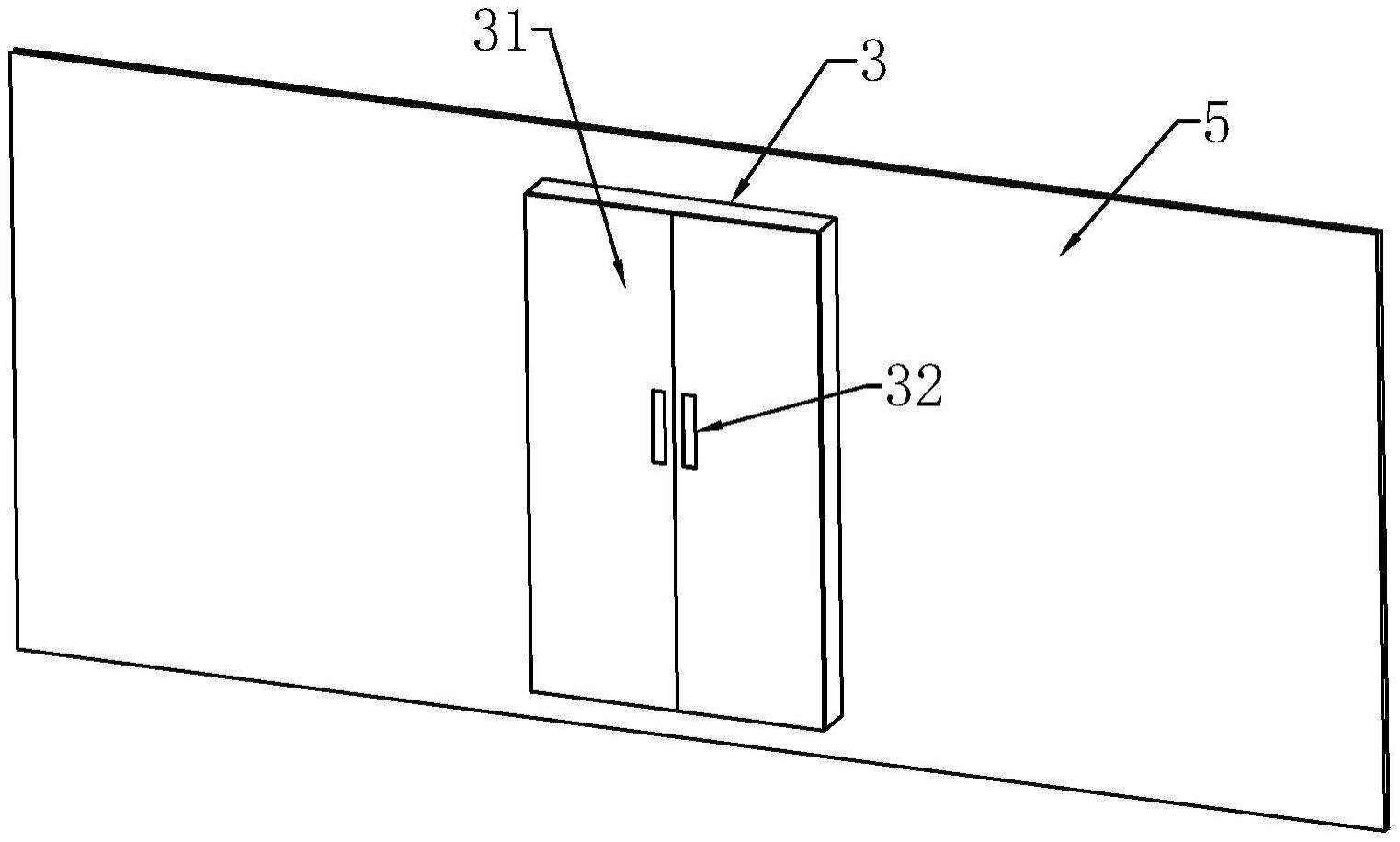

3、可选的，所述柜体铰接安装有柜门，所述柜门与柜体之间通过磁吸方式关闭柜门，所述柜门上开设有凹槽，用于供人手拉动柜门。

4、可选的，所述柜门为透明玻璃门。

5、可选的，所述支撑座包括上下布置的两个卡接块，所述卡接块相互靠近的一侧壁均开设有限位槽，所述卡接块远离柜体内壁的一端凸起有弹性块，两个弹性块相向设置。

6、可选的，所述限位槽呈弧形槽结构，且弹性块呈弧形凸起结构。

7、可选的，所述柜体内安装有用于检测辐射量的检测仪。

8、可选的，所述柜体内设置有紫外消毒灯。

9、可选的，所述支撑杆与转动轴之间连接有加强杆。

10、可选的，所述衣架底部连接有用于披挂物品的横杆。

11、可选的，所述衣架长度方向的两端向上设置有弧形凸起。

12、综上所述，本申请包括以下有益效果：

13、1.存放铅衣时，将铅衣悬挂在衣架上，并将支撑杆朝向支撑座推动；由于衣柜深度小于衣架的长度，因此，在支撑杆朝支撑座转动过程中，拨动衣架，使其相对于支撑杆转动，衣架靠近贴合于柜体靠近车厢内壁的侧壁上，再将柜门关闭即可；如此，铅衣的存放可大幅节省空间，提高车厢空间利用率；

14、2.通过检测仪的设置，可实时监测柜体内的辐射量；

15、3.柜体内设置紫外消毒灯，能够对铅衣进行消毒，便于取用。

技术特征：

1.一种用于车载ct设备的铅衣衣柜，其特征在于：包括设置在车厢内壁上的柜体以及设置在柜体内的挂架；所述挂架包括转动轴、支撑杆以及衣架；柜体内壁沿竖直方向间隔设置有安装座，所述转动轴的上下两端分别转动连接于安装座内，所述支撑杆的一端垂直连接于转动轴侧壁上，另一端为自由端；柜体内壁上还设置有用于供支撑杆自由端卡接的支撑座；所述衣架设置有若干个，并沿支撑杆长度方向间隔设置，衣架上端转动连接在支撑杆底部；所述柜体的深度小于衣架的长度。

2.根据权利要求1所述的一种用于车载ct设备的铅衣衣柜，其特征在于：所述柜体铰接安装有柜门，所述柜门与柜体之间通过磁吸方式关闭柜门，所述柜门上开设有凹槽，用于供人手拉动柜门。

3.根据权利要求2所述的一种用于车载ct设备的铅衣衣柜，其特征在于：所述柜门为透明玻璃门。

4.根据权利要求1所述的一种用于车载ct设备的铅衣衣柜，其特征在于：所述支撑座包括上下布置的两个卡接块，所述卡接块相互靠近的一侧壁均开设有限位槽，所述卡接块远离柜体内壁的一端凸起有弹性块，两个弹性块相向设置。

5.根据权利要求4所述的一种用于车载ct设备的铅衣衣柜，其特征在于：所述限位槽呈弧形槽结构，且弹性块呈弧形凸起结构。

6.根据权利要求1所述的一种用于车载ct设备的铅衣衣柜，其特征在于：所述柜体内安装有用于检测辐射量的检测仪。

7.根据权利要求1所述的一种用于车载ct设备的铅衣衣柜，其特征在于：所述柜体内设置有紫外消毒灯。

8.根据权利要求1所述的一种用于车载ct设备的铅衣衣柜，其特征在于：所述支撑杆与转动轴之间连接有加强杆。

9.根据权利要求1所述的一种用于车载ct设备的铅衣衣柜，其特征在于：所述衣架底部连接有用于披挂物品的横杆。

10.根据权利要求1所述的一种用于车载ct设备的铅衣衣柜，其特征在于：所述衣架长度方向的两端向上设置有弧形凸起。

技术总结
本申请公开了一种用于车载CT设备的铅衣衣柜，其包括设置在车厢内壁上的柜体以及设置在柜体内的挂架；所述挂架包括转动轴、支撑杆以及衣架；柜体内壁沿竖直方向间隔设置有安装座，所述转动轴的上下两端分别转动连接于安装座内，所述支撑杆的一端垂直连接于转动轴侧壁上，另一端为自由端；柜体内壁上还设置有用于供支撑杆自由端搭接的支撑座；所述衣架设置有若干个，并沿支撑杆长度方向间隔设置，衣架上端转动连接在支撑杆底部；所述柜体的深度小于衣架的长度。本申请能够节省铅衣的存放空间，提高车厢的空间利用率。

技术研发人员：文环,王占祥,彭东庆,弓凯,李东来,江文杰,张财智,吴敏,郝亚林
受保护的技术使用者：厦门大学附属第一医院
技术研发日：20220902
技术公布日：2024/1/11
