一种隔热型防火玻璃窗的制作方法

1.本实用新型涉及防火窗领域，更具体的，涉及一种隔热型防火玻璃窗。


背景技术：

2.防火窗是指在一定时间内能满足耐火稳定性、完整性和隔热性要求的窗。它是设在防火分区间，且具有一定耐火性的防火分隔物。防火窗除具有普通窗的作用外，更具有阻止火势蔓延和烟气扩散的作用，可在一定时间内阻止火势的蔓延，确保人员疏散。
3.现有的防火窗一般都是双层玻璃，玻璃之间设置真空层，从而进行隔热，但在实际火情中，爆炸物和高温压强都会对防火窗上的玻璃造成冲击，破碎后的防火窗不光不能起到防火作用，散落的玻璃碎片也会成为安全隐患。


技术实现要素：

4.为克服现有技术的不足，本实用新型所要解决的技术问题在于提出一种隔热型防火玻璃窗，该防火玻璃窗抗爆性更强，而且隔温能力更加优良。
5.为达此目的，本实用新型采用以下的技术方案：
6.本实用新型的提供了一种隔热型防火玻璃窗，包括扇框和窗扇架，其中：所述扇框安置于房体内，且所述扇框内设有所述窗扇架；所述窗扇架上呈对称状设有两个旋转窗，所述旋转窗的其中一侧与所述扇框之间设有防火铰链，所述旋转窗能够通过绕所述防火铰链的铰接点在所述扇框上旋转；所述扇框、所述窗扇架和所述旋转窗之间对应的接触面处均设有第一防火膨胀密封件；所述窗扇架和所述旋转窗的方形内格上均设有骨架，且所述骨架内均设有两层防火玻璃，所述防火玻璃之间填充有防火凝胶，且所述防火玻璃与所述骨架之间的接触面均设有第二防火膨胀密封件。
7.在本实用新型较佳的技术方案中，所述扇框、窗扇架和旋转窗的材质均为冷轧镀锌钢板材质。
8.在本实用新型较佳的技术方案中，所述防火玻璃的材质为复合隔热玻璃材质。
9.在本实用新型较佳的技术方案中，所述旋转窗上还设有用于控制所述旋转窗闭合的闭窗器。
10.在本实用新型较佳的技术方案中，所述闭窗器的底部的焊接处还设有一块起到加固作用的加强板。
11.在本实用新型较佳的技术方案中，所述扇框的内壁对应所述窗扇架的一侧设有用于排出高温气体的排热孔。
12.在本实用新型较佳的技术方案中，所述旋转窗的侧端对应所述窗扇架的外壁处还设有起到加强密封作用的盖缝板。
13.本实用新型的有益效果为：
14.使用时，两层防火玻璃之间填充了防火凝胶，从而使其在面对爆炸物和高温压强时，不会出线崩碎，仍能够在窗扇架和旋转窗内，对火灾进隔离，而且防火凝胶对比真空层，
更具有隔热性，从而使该种防火玻璃扇在使用时更具有安全性，该防火玻璃窗还具有操作方便、容易实施的优点。
附图说明

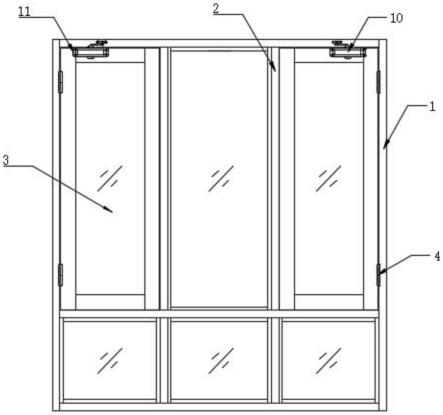

15.图1为本实用新型的隔热型防火玻璃窗的结构示意图。
16.图2为本实用新型的旋转窗的结构示意图。
17.图3为本实用新型的窗扇架的结构示意图。
18.图4为本实用新型的第一防火膨胀密封件的结构示意图。
19.图5为本实用新型的第二防火膨胀密封件的结构示意图。
20.图6为本实用新型的盖缝板的结构示意图。
21.上述附图中的标号说明：
22.1-扇框，2-窗扇架，3-旋转窗，4-防火铰链，5-第一防火膨胀密封件，6-骨架，7-防火玻璃，8-防火凝胶，9-第二防火膨胀密封件，10-闭窗器，11-加强板，12-盖缝板。
具体实施方式
23.为使本实用新型的目的、技术方案及优点更加清楚、明确，以下参照附图并举实施例对本实用新型作进一步说明。
24.如图1至图6所示，本实施例公开了一种隔热型防火玻璃窗，包括扇框1和窗扇架2，扇框1安置于房体内，且扇框1内设有窗扇架2；窗扇架2上呈对称状设有两个旋转窗3，旋转窗3的其中一侧与扇框1之间设有防火铰链4，旋转窗3能够通过绕防火铰链4的铰接点在扇框1上旋转；扇框1、窗扇架2和旋转窗3之间对应的接触面处均设有第一防火膨胀密封件5；窗扇架2和旋转窗3的方形内格上均设有骨架6，且骨架6内均设有两层防火玻璃7，防火玻璃7之间填充有防火凝胶8，且防火玻璃7与骨架6之间的接触面均设有第二防火膨胀密封件9；
25.使用时，两层防火玻璃7之间填充了防火凝胶8，从而使其在面对爆炸物和高温压强时，不会出线崩碎，仍能够在窗扇架2和旋转窗3内，对火灾进隔离，而且防火凝胶8对比真空层，更具有隔热性，从而使该种防火玻璃扇在使用时更具有安全性。
26.如图1所示，扇框1、窗扇架2和旋转窗3的材质均为冷轧镀锌钢板材质；防火玻璃7的材质为复合隔热玻璃材质。
27.如图1所示，旋转窗3上还设有用于控制旋转窗3闭合的闭窗器10；闭窗器10的底部的焊接处还设有一块起到加固作用的加强板11；闭窗器10可以在有火情发生时将旋转窗3锁死。
28.如图6所示，扇框1的内壁对应窗扇架2的一侧设有用于排出高温气体的排热孔；旋转窗3的侧端对应窗扇架2的外壁处还设有起到加强密封作用的盖缝板12；由于扇框1的型材内部是中空的，避免高温气体在扇框1腔体内蓄积，可以通过排热孔排除。
29.上述实施例为本实用新型较佳的实施方式，但本实用新型的实施方式并不受上述实施例的限制，其他的任何未背离本实用新型的精神实质与原理下所作的改变、修饰、替代、组合、简化，均应为等效的置换方式，都包含在本实用新型的保护范围之内。


技术特征：
1.一种隔热型防火玻璃窗，包括扇框(1)和窗扇架(2)，其特征在于：所述扇框(1)安置于房体内，且所述扇框(1)内设有所述窗扇架(2)；所述窗扇架(2)上呈对称状设有两个旋转窗(3)，所述旋转窗(3)的其中一侧与所述扇框(1)之间设有防火铰链(4)，所述旋转窗(3)能够通过绕所述防火铰链(4)的铰接点在所述扇框(1)上旋转；所述扇框(1)、所述窗扇架(2)和所述旋转窗(3)之间对应的接触面处均设有第一防火膨胀密封件(5)；所述窗扇架(2)和所述旋转窗(3)的方形内格上均设有骨架(6)，且所述骨架(6)内均设有两层防火玻璃(7)，所述防火玻璃(7)之间填充有防火凝胶(8)，且所述防火玻璃(7)与所述骨架(6)之间的接触面均设有第二防火膨胀密封件(9)。2.根据权利要求1所述的隔热型防火玻璃窗，其特征在于：所述扇框(1)、窗扇架(2)和旋转窗(3)的材质均为冷轧镀锌钢板材质。3.根据权利要求1所述的隔热型防火玻璃窗，其特征在于：所述防火玻璃(7)的材质为复合隔热玻璃材质。4.根据权利要求1所述的隔热型防火玻璃窗，其特征在于：所述旋转窗(3)上还设有用于控制所述旋转窗(3)闭合的闭窗器(10)。5.根据权利要求4所述的隔热型防火玻璃窗，其特征在于：所述闭窗器(10)的底部的焊接处还设有一块起到加固作用的加强板(11)。6.根据权利要求1所述的隔热型防火玻璃窗，其特征在于：所述扇框(1)的内壁对应所述窗扇架(2)的一侧设有用于排出高温气体的排热孔。7.根据权利要求1所述的隔热型防火玻璃窗，其特征在于：所述旋转窗(3)的侧端对应所述窗扇架(2)的外壁处还设有起到加强密封作用的盖缝板(12)。

技术总结
本实用新型提供了一种隔热型防火玻璃窗，包括扇框和窗扇架，其中：所述扇框安置于房体内，且所述扇框内设有所述窗扇架；所述窗扇架上呈对称状设有两个旋转窗，所述旋转窗的其中一侧与所述扇框之间设有防火铰链，所述旋转窗能够通过绕所述防火铰链的铰接点在所述扇框上旋转；所述扇框、所述窗扇架和所述旋转窗之间对应的接触面处均设有第一防火膨胀密封件；使用时，两层防火玻璃之间填充了防火凝胶，从而使其在面对爆炸物和高温压强时，不会出线崩碎，仍能够在窗扇架和旋转窗内，对火灾进隔离，而且防火凝胶对比真空层，更具有隔热性，从而使该种防火玻璃扇在使用时更具有安全性，该防火玻璃窗还具有操作方便、容易实施的优点。容易实施的优点。容易实施的优点。
