一种便于掀盖的马桶盖的制作方法

本技术涉及马桶盖，更具体地说，本技术涉及一种便于掀盖的马桶盖。

背景技术：

1、用于遮盖马桶的盖子叫做马桶盖，在马桶盖的使用过程中，人们可根据需求选择进行掀盖外壳或者同时掀起外壳和垫圈，虽然现有的马桶盖也可同时掀起，但在同时掀起外壳和垫圈的时候，很容易使手部触碰到垫圈的底部，而垫圈是马桶盖上最容易受到污染的部位，容易使使用者的手部受到污染，从而引起细菌的感染，不够卫生。

技术实现思路

1、为了克服现有技术的上述缺陷，本实用新型的实施例提供一种便于掀盖的马桶盖，以解决现有的马桶盖的使用过程中，人们可根据需求选择进行掀盖外壳或者同时掀起外壳和垫圈，虽然现有的马桶盖也可同时掀起，但在同时掀起外壳和垫圈的时候，很容易使手部触碰到垫圈的底部，而垫圈是马桶盖上最容易受到污染的部位，容易使使用者的手部受到污染，从而引起细菌的感染，不够卫生的问题。

2、为解决上述技术问题，本实用新型提供如下技术方案：一种便于掀盖的马桶盖，包括开关盖，所述开关盖底部的侧边活动安装有连接座，所述连接座的侧边活动安装有垫圈。

3、其中，所述开关盖包括盖体，所述盖体的顶部开设有活动槽，所述盖体的内侧固定安装有连接箱，所述活动槽的内部活动安装有把手杆，所述把手杆的底部固定安装有卡接块，所述把手杆的下端固定安装有限位杆，所述限位杆的顶部固定安装有复位弹簧，所述复位弹簧活动套接在把手杆的外表面，所述复位弹簧的顶部固定安装在连接箱内部的顶端，所述限位杆活动安装在连接箱的内部，所述卡接块活动安装在卡接槽的内部，设置复位弹簧和限位杆，使把手杆通过复位弹簧的作用，使卡接块嵌接在坐垫环的内部。

4、其中，所述垫圈包括坐垫环，所述坐垫环一端的外侧开设有进风口，所述坐垫环内部的一端开设有与卡接块相对应的卡接槽，所述坐垫环一端的顶部开设有放置槽，所述进风口的侧边固定安装有吹风口，所述放置槽的内部活动安装有放置网，所述放置网的顶部开设有放置口，所述放置槽与吹风口固定连通，所述坐垫环的外表面活动套接在盖体内部的侧边，所述放置网的材质为弹性金属，设置放置网，且放置网的材质为弹性金属，使放置网嵌接在放置槽的内部。

5、其中，所述连接座包括连接架，所述连接架的顶部活动安装有开关钮，所述连接架的内部开设有进风嘴，所述进风嘴的内部固定安装有风机组件，所述风机组件的侧边与开关钮电性连接，所述进风嘴的位置与进风口位置相对应。

6、其中，所述盖体和坐垫环均活动安装在连接架的侧边。

7、本实用新型的技术效果和优点：

8、上述方案中，当需要对马桶盖进行掀盖，当需要对盖体进行掀盖时，可直接上提把手杆，将盖体进行掀盖，当需要同时对盖体和坐垫环进行掀盖时，可拿住把手杆，通过外拉，使复位弹簧进行压缩，卡接块向侧边移动，卡接块卡接在卡接槽的内部，通过上提把手杆，使盖体和坐垫环同时进行掀盖，使用更加卫生，同时可快速掀盖，使用便捷；

9、在放置口的内部放入活性炭包，然后将放置网嵌接在放置槽的内部，当对内部进行除臭时，可通过按压开关钮，使风机组件进行工作，使空气通过进风嘴进入进风口的内部，经过放置网的内部，从吹风口到马桶的内部，同时可通过周边的缝隙排出，便于马桶内部的清洁，排出马桶内部的异味，使马桶更加卫生整洁。

技术特征：

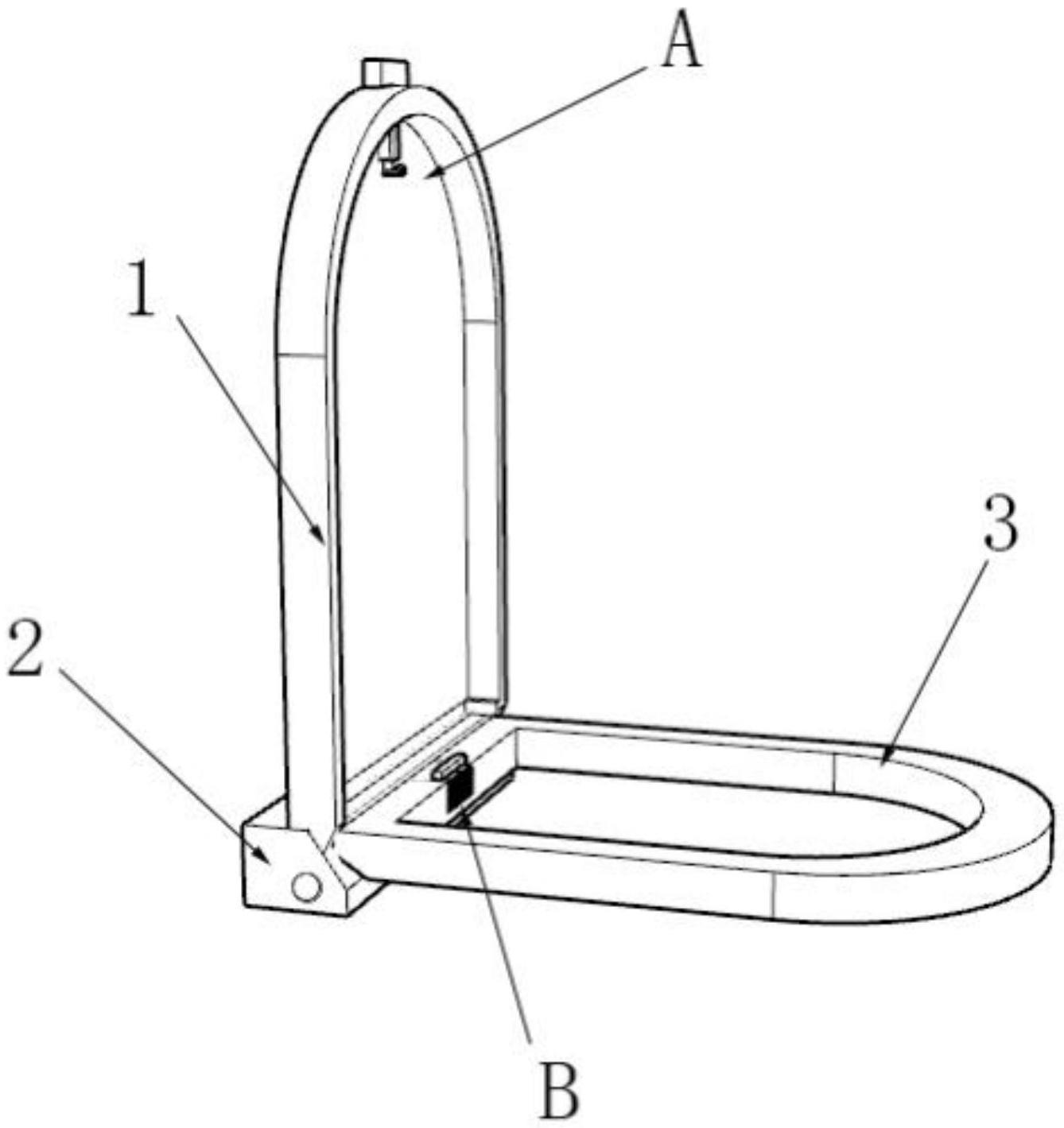

1.一种便于掀盖的马桶盖，包括开关盖(1)，其特征在于，所述开关盖(1)底部的侧边活动安装有连接座(2)，所述连接座(2)的侧边活动安装有垫圈(3)。

2.根据权利要求1所述的便于掀盖的马桶盖，其特征在于，所述开关盖(1)包括盖体(11)，所述盖体(11)的顶部开设有活动槽(12)，所述盖体(11)的内侧固定安装有连接箱(13)，所述活动槽(12)的内部活动安装有把手杆(14)，所述把手杆(14)的底部固定安装有卡接块(17)，所述把手杆(14)的下端固定安装有限位杆(15)，所述限位杆(15)的顶部固定安装有复位弹簧(16)，所述复位弹簧(16)活动套接在把手杆(14)的外表面，所述复位弹簧(16)的顶部固定安装在连接箱(13)内部的顶端，所述限位杆(15)活动安装在连接箱(13)的内部。

3.根据权利要求1所述的便于掀盖的马桶盖，其特征在于，所述垫圈(3)包括坐垫环(31)，所述坐垫环(31)一端的外侧开设有进风口(32)，所述坐垫环(31)内部的一端开设有与卡接块(17)相对应的卡接槽(37)，所述坐垫环(31)一端的顶部开设有放置槽(33)，所述进风口(32)的侧边固定安装有吹风口(34)，所述放置槽(33)的内部活动安装有放置网(35)，所述放置网(35)的顶部开设有放置口(36)，所述放置槽(33)与吹风口(34)固定连通，所述坐垫环(31)的外表面活动套接在盖体(11)内部的侧边，所述放置网(35)的材质为弹性金属。

4.根据权利要求1所述的便于掀盖的马桶盖，其特征在于，所述连接座(2)包括连接架(21)，所述连接架(21)的顶部活动安装有开关钮(23)，所述连接架(21)的内部开设有进风嘴(22)，所述进风嘴(22)的内部固定安装有风机组件(24)，所述风机组件(24)的侧边与开关钮(23)电性连接，所述进风嘴(22)的位置与进风口(32)位置相对应。

5.根据权利要求2所述的便于掀盖的马桶盖，其特征在于，所述盖体(11)和坐垫环(31)均活动安装在连接架(21)的侧边。

技术总结
本技术公开了一种便于掀盖的马桶盖，包括开关盖，开关盖底部的侧边活动安装有连接座，连接座的侧边活动安装有垫圈。上述方案，当需要对马桶盖进行掀盖，当需要对盖体进行掀盖时，可直接上提把手杆，将盖体进行掀盖，当需要同时对盖体和坐垫环进行掀盖时，可拿住把手杆，通过外拉，使复位弹簧进行压缩，卡接块向侧边移动，卡接块卡接在卡接槽的内部，通过上提把手杆，使盖体和坐垫环同时进行掀盖，使用更加卫生，同时可快速掀盖，使用便捷；风机组件进行工作，使空气通过进风嘴进入进风口的内部，经过放置网的内部，从吹风口到马桶的内部，同时可通过周边的缝隙排出，便于马桶内部的清洁，排出马桶内部的异味，使马桶更加卫生整洁。

技术研发人员：赖在斌
受保护的技术使用者：佛山市希普科技有限公司
技术研发日：20221017
技术公布日：2024/1/11
