一种组合式展示台的制作方法

本技术涉及展示台，具体为一种组合式展示台。

背景技术：

1、展示台又称作实物展示台，通过将需要展示的物品放置在展示台表面，从而供人观赏，展示柜是目前市场上比较常见的商品展示装置，广泛用于展览馆、公司展厅、商场等地，展示柜的展示效果对于商品的销售有着重要影响；

2、目前传统的展示台内部结构较为单一，只具备单一的展示台，且展示台的面积大小固定，不能够进行调节。

技术实现思路

1、本实用新型的目的在于提供一种组合式展示台，以解决上述背景技术中提出的目前传统的展示台内部结构较为单一，只具备单一的展示台，且展示台的面积大小固定，不能够进行调节的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种组合式展示台，包括基座、第一展示板和第二展示板，所述基座顶端设置有第一展示板，所述基座顶端设置有第二展示板，所述第一展示板侧壁设置有固定机构；

3、所述基座内部设置有调节机构，所述调节机构包括活动槽，所述活动槽开设在基座内部，所述活动槽内壁转动连接有第一螺杆，所述第一螺杆外壁转动连接有螺块，所述螺块顶端固定连接有立板，所述立板顶端固定连接在第一展示板底端，所述基座顶端转动连接有第三螺杆，所述第三螺杆外壁转动连接有活动板，所述活动板顶端固定连接有第三展示板，所述第三螺杆外壁设置有驱动部件，所述第三展示板底端设置有限位组件。

4、优选的，所述基座内壁转动连接有第二螺杆，所述第二螺杆与第一螺杆外壁皆固定连接有带轮，两组所述带轮外壁皆套设有皮带。

5、优选的，所述驱动部件包括第一锥形齿轮，所述第一锥形齿轮固定连接在第三螺杆外壁，所述第一锥形齿轮侧壁啮合有第二锥形齿轮，所述第二锥形齿轮内壁固定连接有摇杆，所述基座顶端固定连接有侧板，所述摇杆转动连接在侧板内壁。

6、优选的，所述限位组件包括固定板，所述固定板固定连接在基座外壁，所述固定板内部开设有凹槽，所述凹槽内壁固定连接有第一弹簧，所述第一弹簧顶端固定连接有活动杆，所述活动杆顶端固定连接在第三展示板底端。

7、优选的，所述活动杆内部开设有滑槽，所述滑槽内部滑动连接有固定块，所述固定块侧壁固定连接在凹槽内壁。

8、优选的，所述凹槽内壁胶粘有橡胶条，所述橡胶条为橡胶材质。

9、优选的，所述固定机构包括连接板，所述连接板固定连接在基座侧壁，所述连接板内部开设有限位槽，所述限位槽内部滑动连接有限位块，所述限位块侧壁固定连接有标识牌，所述连接板内部贯穿有拉杆，所述拉杆底端插设在限位块内部，所述拉杆外壁固定连接有第二弹簧，所述第二弹簧另一端固定连接在连接板侧壁。

10、与现有技术相比，本实用新型的有益效果是：

11、1、通过设置有调节机构，通过转动摇杆令第三展示板进行升降，配合第一螺杆驱动第一展示板和第二展示板进行移动，从而能够对第一展示板和第二展示板原有的面积大小起到扩大作用，进而提高原有的展览效果，提高了第一展示板和第二展示板的使用效果；

12、2、通过设置有标识牌，能够便于参展者快速了解展览物的基本信息状况，通过设置有拉杆和第二弹簧，令标识牌能够进行更换，令操作人员能够对不同展览物配备不同的标识牌进行使用，提高了标识牌的实用性。

技术特征：

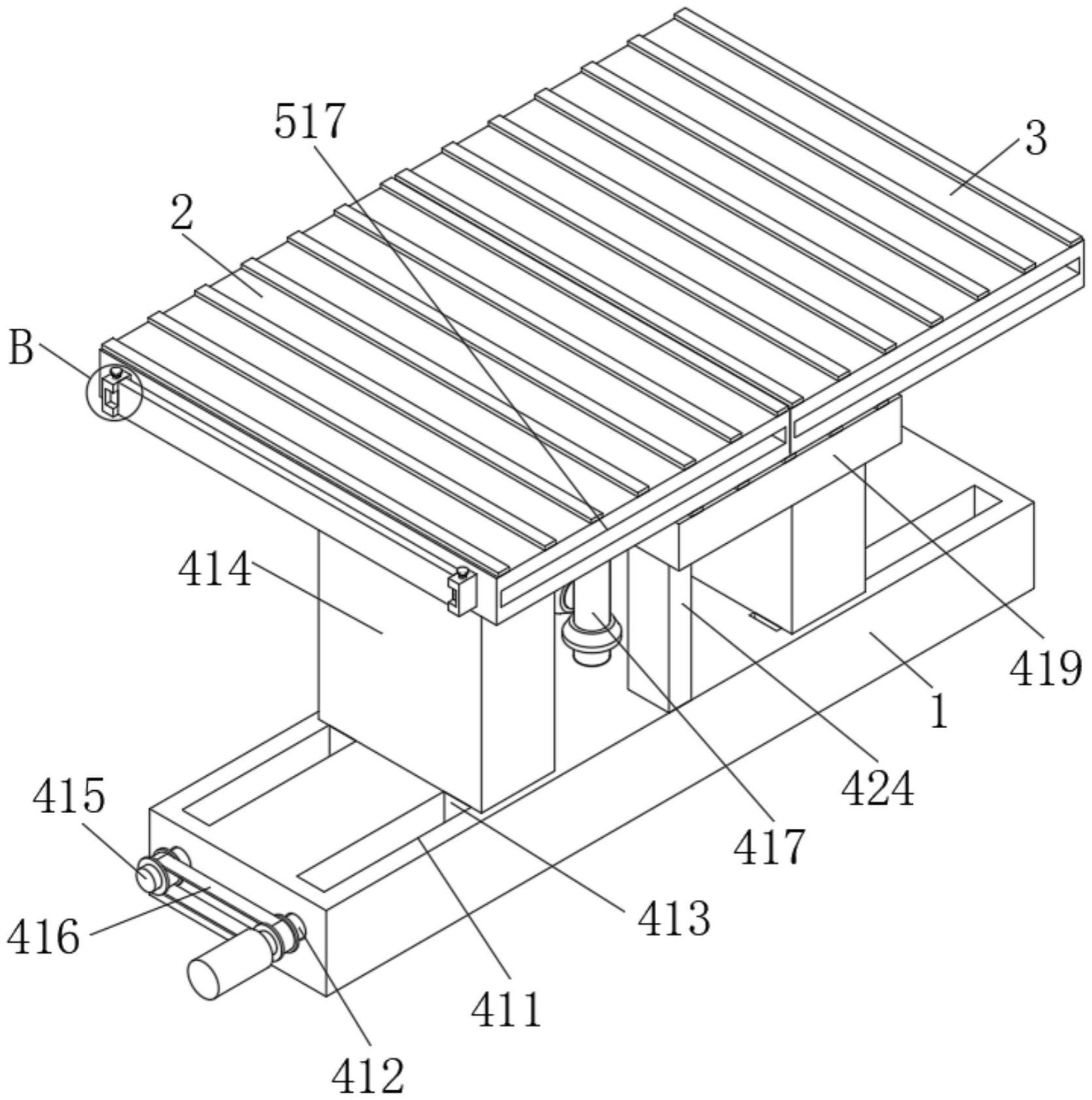

1.一种组合式展示台，包括基座(1)、第一展示板(2)和第二展示板(3)，其特征在于：所述基座(1)顶端设置有第一展示板(2)，所述基座(1)顶端设置有第二展示板(3)，所述第一展示板(2)侧壁设置有固定机构；

2.根据权利要求1所述的一种组合式展示台，其特征在于：所述基座(1)内壁转动连接有第二螺杆(415)，所述第二螺杆(415)与第一螺杆(412)外壁皆固定连接有带轮，两组所述带轮外壁皆套设有皮带(416)。

3.根据权利要求1所述的一种组合式展示台，其特征在于：所述驱动部件包括第一锥形齿轮(420)，所述第一锥形齿轮(420)固定连接在第三螺杆(417)外壁，所述第一锥形齿轮(420)侧壁啮合有第二锥形齿轮(421)，所述第二锥形齿轮(421)内壁固定连接有摇杆(422)，所述基座(1)顶端固定连接有侧板(423)，所述摇杆(422)转动连接在侧板(423)内壁。

4.根据权利要求1所述的一种组合式展示台，其特征在于：所述限位组件包括固定板(424)，所述固定板(424)固定连接在基座(1)外壁，所述固定板(424)内部开设有凹槽(425)，所述凹槽(425)内壁固定连接有第一弹簧(426)，所述第一弹簧(426)顶端固定连接有活动杆(427)，所述活动杆(427)顶端固定连接在第三展示板(419)底端。

5.根据权利要求4所述的一种组合式展示台，其特征在于：所述活动杆(427)内部开设有滑槽(428)，所述滑槽(428)内部滑动连接有固定块(429)，所述固定块(429)侧壁固定连接在凹槽(425)内壁。

6.根据权利要求4所述的一种组合式展示台，其特征在于：所述凹槽(425)内壁胶粘有橡胶条(430)，所述橡胶条(430)为橡胶材质。

7.根据权利要求1所述的一种组合式展示台，其特征在于：所述固定机构包括连接板(511)，所述连接板(511)固定连接在基座(1)侧壁，所述连接板(511)内部开设有限位槽(512)，所述限位槽(512)内部滑动连接有限位块(513)，所述限位块(513)侧壁固定连接有标识牌(514)，所述连接板(511)内部贯穿有拉杆(515)，所述拉杆(515)底端插设在限位块(513)内部，所述拉杆(515)外壁固定连接有第二弹簧(516)，所述第二弹簧(516)另一端固定连接在连接板(511)侧壁。

技术总结
本技术公开了一种组合式展示台，包括基座、第一展示板和第二展示板，基座顶端设置有第一展示板，基座顶端设置有第二展示板，第一展示板侧壁设置有固定机构；基座内部设置有调节机构，调节机构包括活动槽，活动槽开设在基座内部，活动槽内壁转动连接有第一螺杆，第一螺杆外壁转动连接有螺块，螺块顶端固定连接有立板，立板顶端固定连接在第一展示板底端。该一种组合式展示台，通过设置有调节机构，通过转动摇杆令第三展示板进行升降，配合第一螺杆驱动第一展示板和第二展示板进行移动，从而能够对第一展示板和第二展示板原有的面积大小起到扩大作用，进而提高原有的展览效果，提高了第一展示板和第二展示板的使用效果。

技术研发人员：叶小峰,岳亭亭
受保护的技术使用者：浙江并非设计有限公司
技术研发日：20221107
技术公布日：2024/1/12
