一种洗碗块自动投放装置的制作方法

本技术属于厨房电器，具体涉及一种洗碗块自动投放装置。

背景技术：

1、洗碗机是自动清洗碗、筷、盘、碟、刀、叉等餐具的设备，随着人们生活水平的提高，洗碗机逐渐得到普及。传统的洗碗机都是采用手工方式进行洗涤剂投放，即，在启动洗碗机前，需要用户手动添加洗涤剂，这种洗涤剂添加方式不仅不易控制每次给洗碗机内添加洗涤剂的用量，而且加料时也比较麻烦，严重影响用户的使用体验。

2、近期，市场上逐渐出现了一些设置有自动投放装置的洗碗机，通过在投放装置上设置储液盒，使投放装置内预先储存一定量的洗涤剂，后续通过泵体进行抽取、投放。但是，这种投放装置并不适用于固体洗涤剂(如：洗碗块)的投放，若用户习惯使用洗碗块，则仍需手动添加，严重影响用户的使用体验。

3、因此，设计一种能够对洗涤块进行储存、投放的洗碗块自动投放装置，成为本领域技术人员亟待解决的技术难题。

4、有鉴于此特提出本实用新型。

技术实现思路

1、本实用新型要解决的技术问题在于克服现有技术的不足，提供一种洗碗块自动投放装置，通过设置止挡部包括第一位置和第二位置，使止挡部能够控制单次投放洗碗块的个数，实现洗碗块的逐一投放，解决了现有投放装置无法对洗碗块等固体洗涤剂进行逐一自动投放的问题。

2、为解决上述技术问题，本实用新型采用技术方案的基本构思是：

3、一种洗碗块自动投放装置，包括：

4、储料盒，一端设有储料部，另一端设有投放口，储料部与投放口之间设有向下倾斜的滑槽；

5、止挡部，第一端自洗碗块靠近投放口侧插入滑槽，第二端自洗碗块远离投放口侧插入滑槽；包括第一端插入滑槽、第二端脱离滑槽的第一位置，及第一端脱离滑槽、第二端插入滑槽的第二位置。

6、进一步，止挡部设置在储料盒的一侧，包括：

7、转轴，设置在储料盒下方；

8、第一延伸臂，自转轴向洗碗块靠近投放口侧延伸，端部向滑槽弯折、穿过滑槽槽壁延伸至滑槽中部；

9、第二延伸臂，自转轴向洗碗块远离投放口的一侧下方延伸，端部设有向上延伸的第二挡筋。

10、进一步，转轴设置在洗碗块下方、远离投放口的一侧，第一延伸臂和第二延伸臂均朝向投放口侧延伸。

11、进一步，第一延伸部的端部延伸至洗碗块靠近投放口侧的上方，并设有向下延伸的第一挡筋；

12、第一挡筋与滑槽的底壁垂直。

13、进一步，滑槽的底部设有与第二挡筋对应的插入口，第一挡筋在滑槽槽底的投影与插入口之间的距离大于或等于洗碗块长度的一半、且小于或等于洗碗块的长度；

14、滑槽的槽壁上设有用于对第一延伸臂导向的导向槽。

15、进一步，止挡部设置在储料盒的正下方，包括：

16、转轴，与洗碗块对应；

17、第一延伸臂，自转轴向投放口侧延伸，端部设有向上延伸的第一挡筋；

18、第二延伸臂，自转轴向储料部侧延伸，端部设有向上延伸的第二挡筋。

19、进一步，滑槽底部设有与第一挡筋对应的第一插入口和与第二挡筋对应的第二插入口；

20、第一插入口和第二插入口之间的距离大于或等于洗碗块长度的一半、且小于或等于洗碗块的长度。

21、进一步，还包括驱动部，其包括：

22、弹性件，用于将止挡部保持在第一位置；

23、凸轮，其周壁与止挡部第二端远离滑槽的一侧相抵接，用于驱动止挡部向第二位置移动。

24、进一步，投放口处设有挡板，挡板与止挡部传动连接。

25、进一步，储料部与滑槽之间设有隔板，隔板底部设有连通储料部与滑槽的开口；

26、储料部远离投放口的侧壁底部设为自上而下向靠近投放口侧倾斜的斜面，斜面底部与开口之间的距离大于或等于洗碗块的长度。

27、采用上述技术方案后，本实用新型与现有技术相比具有以下有益效果：

28、1、本实用新型通过设置止挡部包括第一位置和第二位置，当止挡部处于第一位置时，能够对靠近投放口的洗碗块进行止挡，当止挡部处于第二位置时，能够松开该洗碗块使其滑落，同时对该洗碗块相邻的洗碗块进行止挡，使止挡部完成一次第一位置到第二位置的切换过程只投放一枚洗碗块，实现对洗碗块的逐一自动投放功能。

29、2、本实用新型通过设置止挡部由弹性件和凸轮驱动，使凸轮带动止挡部在第一位置和第二位置之间切换的过程中，凸轮的周壁与止挡部第二端保持抵接，能够减小工作噪声的产生。

30、3、本实用新型通过将储料部远离投放口的侧壁底部设置为斜面，能够保证洗碗块出料顺畅。

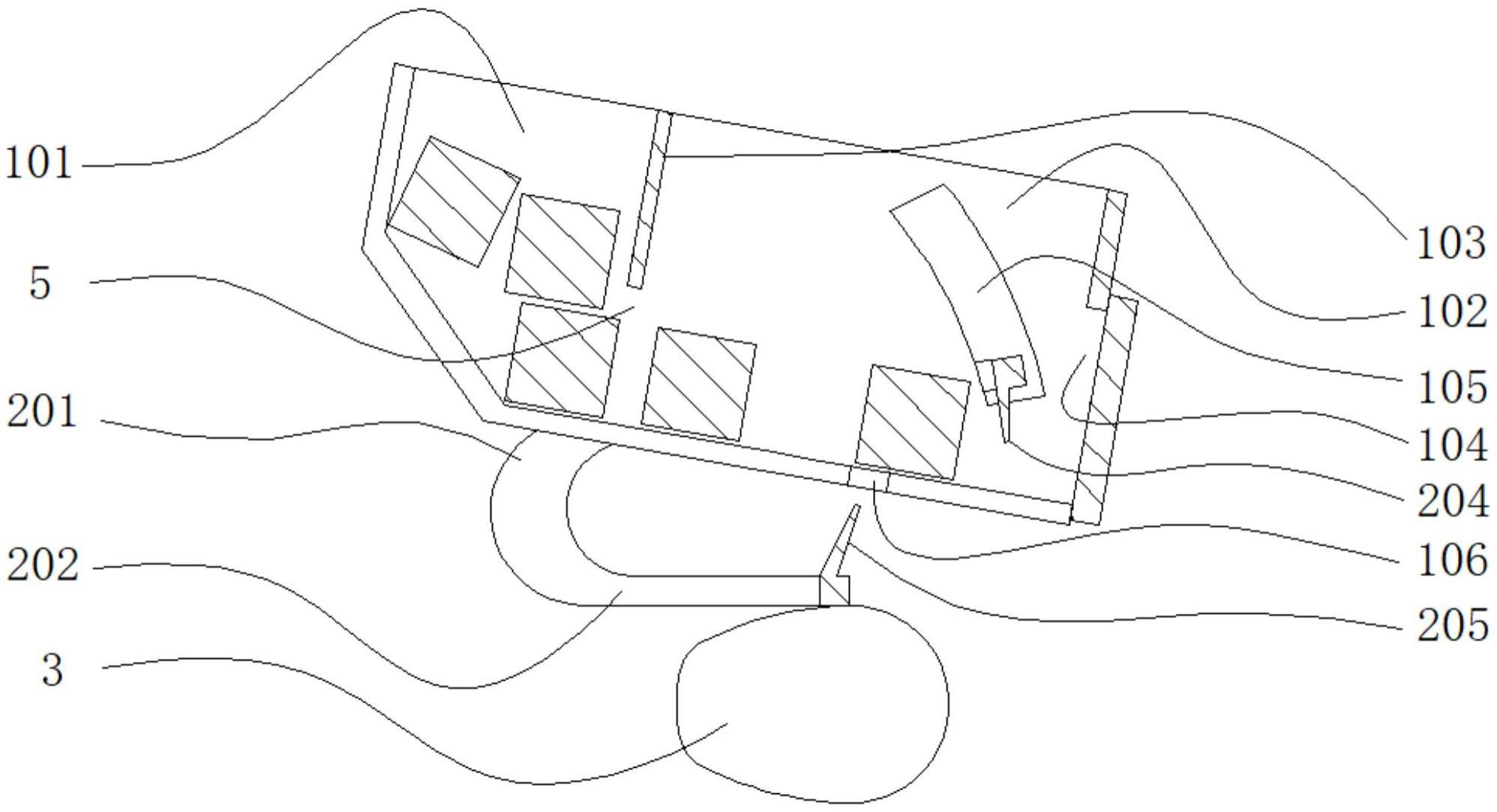

31、下面结合附图对本实用新型的具体实施方式作进一步详细的描述。

技术特征：

1.一种洗碗块自动投放装置，其特征在于，包括：

2.根据权利要求1所述的洗碗块自动投放装置，其特征在于，止挡部(2)设置在储料盒(1)的一侧，包括：

3.根据权利要求2所述的洗碗块自动投放装置，其特征在于，

4.根据权利要求3所述的洗碗块自动投放装置，其特征在于，

5.根据权利要求4所述的洗碗块自动投放装置，其特征在于，

6.根据权利要求1所述的洗碗块自动投放装置，其特征在于，止挡部(2)设置在储料盒(1)的正下方，包括：

7.根据权利要求6所述的洗碗块自动投放装置，其特征在于，滑槽底部设有与第一挡筋(204)对应的第一插入口(1061)和与第二挡筋(205)对应的第二插入口(1062)；

8.根据权利要求1至7任一所述的洗碗块自动投放装置，其特征在于，还包括驱动部，其包括：

9.根据权利要求1至7任一所述的洗碗块自动投放装置，其特征在于，投放口(104)处设有挡板(4)，挡板(4)与止挡部(2)传动连接。

10.根据权利要求1至7任一所述的洗碗块自动投放装置，其特征在于，储料部(101)与滑槽之间设有隔板(103)，隔板(103)底部设有连通储料部(101)与滑槽的开口(5)；

技术总结
本技术提供了一种洗碗块自动投放装置，包括：储料盒，一端设有储料部，另一端设有投放口，储料部与投放口之间设有向下倾斜的滑槽；止挡部，第一端自洗碗块靠近投放口侧插入滑槽，第二端自洗碗块远离投放口侧插入滑槽；包括第一端插入滑槽、第二端脱离滑槽的第一位置，及第一端脱离滑槽、第二端插入滑槽的第二位置。本技术通过设置止挡部包括第一位置和第二位置，当止挡部处于第一位置时，能够对靠近投放口的洗碗块进行止挡，当止挡部处于第二位置时，能够松开该洗碗块使其滑落，同时对该洗碗块相邻的洗碗块进行止挡，使止挡部完成一次第一位置到第二位置的切换过程只投放一枚洗碗块，实现对洗碗块的逐一自动投放功能。

技术研发人员：杨林,侯静茹,董祥玉,公彦波
受保护的技术使用者：青岛海尔洗碗机有限公司
技术研发日：20221111
技术公布日：2024/1/12
