一种充气式腰靠的制作方法

本技术涉及腰靠，具体为一种充气式腰靠。

背景技术：

1、为了提高座椅坐靠时的舒适性，很多充气式的气垫产品被应用到生活中，其中，充气式的座椅腰靠就是其中较为常见的一种，通过对腰靠进行充气，能够使得充气部分更好对腰部进行支撑，减少腰部在坐靠时承担的压力，增加坐靠时的适用性。

2、在中国使用新型专利中，如cn213247970u的本实用新型公开了一种舒适型充气式座椅腰靠，包括：坐垫支撑气垫、靠背支撑气垫、后部支撑气垫、手部支撑气垫，所述的坐垫支撑气垫连接在靠背支撑气垫的下部，所述的靠背支撑气垫与坐垫支撑气垫连接成一体，靠背支撑气垫与坐垫支撑气垫之间通过热熔条分割成两个独立气室，所述的后部支撑气垫连接在靠背支撑气垫的背部，后部支撑气垫内部均匀设置有支撑拉带，所述的手部支撑气垫为两个，两个手部支撑气垫连接在靠背支撑气垫前部下方的两侧，手部支撑气垫与靠背支撑气垫的气室相通。所述的靠背支撑气垫内部设置有三个环形连接拉带，从而形成自下而上的腰部支撑凸起、背部支撑凸起以及颈部支撑凸起。本实用新型具有结构简单、使用方便、使用效果好。

3、针对现有技术存在以下问题：

4、1、现有技术中充气部分位置固定，不便于适应不同身高的人群。

5、2、现有技术中腰靠绑带长时间使用后弹力下降，不便于进行更换。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种充气式腰靠，具备灵活调整充气位置等优点，解决了上述背景技术中的问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种充气式腰靠，包括腰靠本体，所述腰靠本体的内侧固定连接有弹性层，所述腰靠本体的另一侧通过按压块卡合连接有绑带。

5、所述腰靠本体的内侧固定连接有多个充气气囊，所述充气气囊的一端开设有充气口，所述充气口的内部卡合连接有充气密封结构，通过对不同的充气气囊进行充气，调整腰靠本体自身的厚度，同时也能够因对不同的充气气囊进行充气，使得腰靠本体能够适应不同身高的人群，使得充气气囊均能够准确对使用者的腰部进行支撑，增加使用时的舒适性。

6、优选的，所述充气密封结构包括密封塞，所述密封塞卡合连接于充气口内部的一侧，且密封塞的外侧固定连接有安装盒，且安装盒套设于充气口的外部，通过安装盒内侧的连接弹簧、弹力层和密封塞能够将充气口的外侧进行包裹，减少气体泄漏的情况，增加使用时的稳定性。

7、优选的，所述安装盒的内侧固定连接有连接弹簧，且连接弹簧的内侧固定连接有限位板，且限位板的内侧固定连接有弹力层，通过弹力层的圆环形能够准确套设在充气口的外部。

8、优选的，所述弹力层的内侧与充气口的外侧相贴合，且弹力层的直径大于充气口的外侧直径，通过能够起到辅助密封的作用，增加使用时的稳定性。

9、优选的，所述按压块包括固定盒，所述固定盒固定连接于腰靠本体的两端，且固定盒内部的一侧卡合连接有绑带，绑带能够快速进行更换，避免出现绑带长时间使用造成弹力下降无法对腰靠本体进行限位的情况出现。

10、优选的，所述绑带一侧的顶端和底端均开设有固定槽，且固定槽的内部固定连接有复位弹簧，且复位弹簧的顶端固定连接有卡块，且固定盒的顶端和底端均开设有与卡块相匹配的卡槽，通过卡块和卡槽的相互配合能够对绑带和固定盒之间的位置进行限制。

11、优选的，所述固定槽内部的两侧均开设有竖直的滑轨，且卡块外部两侧的下端均固定连接有与滑轨相匹配的滑块，且卡块与固定槽之间通过滑轨和滑块滑动连接构成滑动结构，通过滑轨和滑块的相互配合能够使卡块移动的更加顺畅，避免出现卡顿的情况。

12、有益效果

13、与现有技术相比，本实用新型提供了一种充气式腰靠，具备以下有益效果：

14、1、该充气式腰靠，通过对不同的充气气囊进行充气，调整腰靠本体自身的厚度，同时也能够因对不同的充气气囊进行充气，使得腰靠本体能够适应不同身高的人群，使得充气气囊均能够准确对使用者的腰部进行支撑，增加使用时的舒适性，通过利用密封塞能够将充气口进行密封，通过安装盒内侧的连接弹簧、弹力层和密封塞能够将充气口的外侧进行包裹，减少气体泄漏的情况，增加使用时的稳定性，通过连接弹簧的弹力能够更好的弹出，通过弹力层的圆环形能够准确套设在充气口的外部，通过限位板的形状能够与充气口进行贴合。

15、2、该充气式腰靠，绑带能够快速进行更换，避免出现绑带长时间使用造成弹力下降无法对腰靠本体进行限位的情况出现，通过卡块和卡槽的相互配合能够对绑带和固定盒之间的位置进行限制，通过复位弹簧的弹力能够快速将卡块弹出并且与卡槽之间进行卡合，通过滑轨和滑块的相互配合能够使卡块移动的更加顺畅，避免出现卡顿的情况。

技术特征：

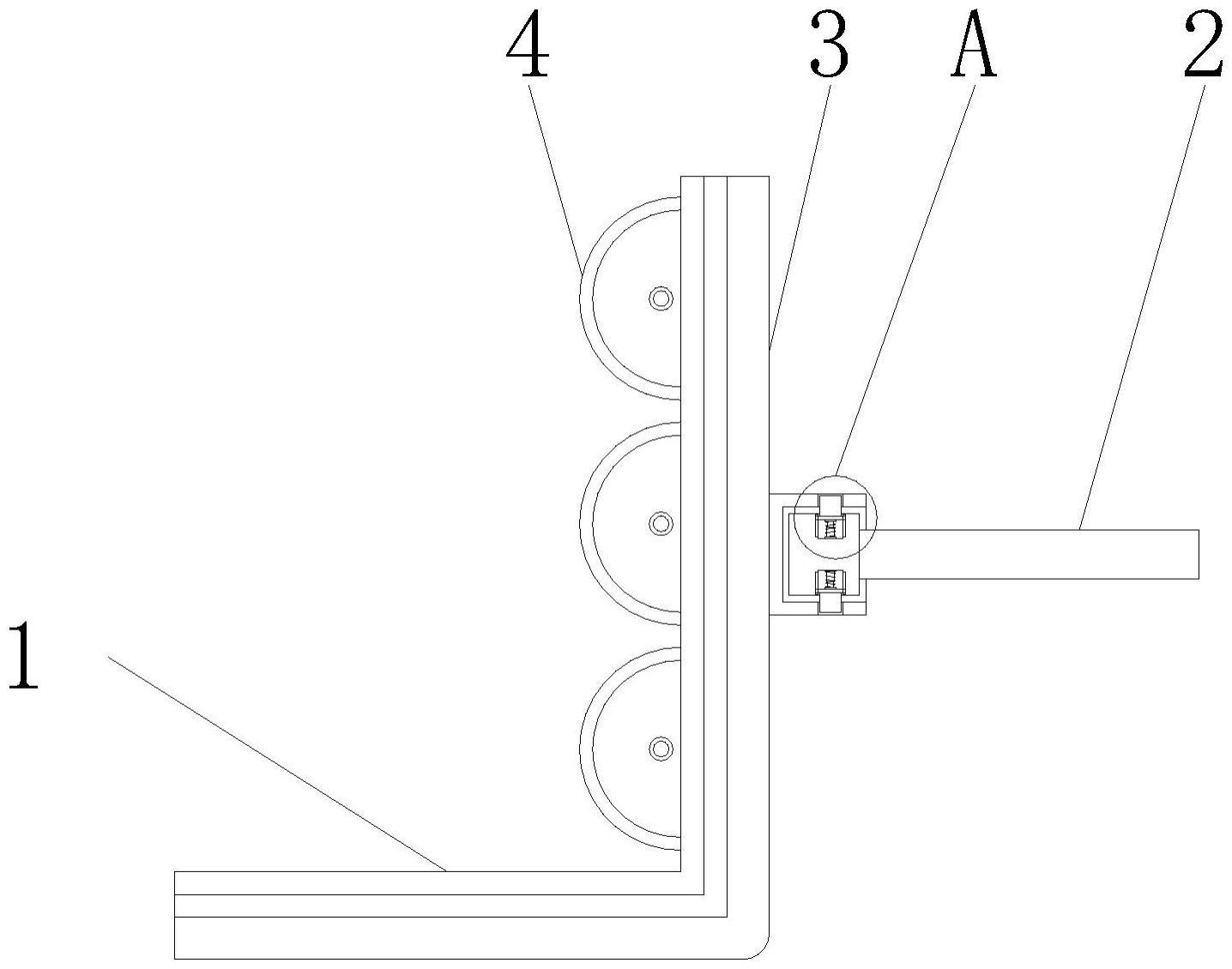

1.一种充气式腰靠，包括腰靠本体(3)，其特征在于：所述腰靠本体(3)的内侧固定连接有弹性层(1)，所述腰靠本体(3)的另一侧通过按压块(7)卡合连接有绑带(2)；

2.根据权利要求1所述的一种充气式腰靠，其特征在于：所述充气密封结构(5)包括密封塞(502)，所述密封塞(502)卡合连接于充气口(6)内部的一侧，且密封塞(502)的外侧固定连接有安装盒(501)，且安装盒(501)套设于充气口(6)的外部。

3.根据权利要求2所述的一种充气式腰靠，其特征在于：所述安装盒(501)的内侧固定连接有连接弹簧(504)，且连接弹簧(504)的内侧固定连接有限位板(505)，且限位板(505)的内侧固定连接有弹力层(503)。

4.根据权利要求3所述的一种充气式腰靠，其特征在于：所述弹力层(503)的内侧与充气口(6)的外侧相贴合，且弹力层(503)的直径大于充气口(6)的外侧直径。

5.根据权利要求1所述的一种充气式腰靠，其特征在于：所述按压块(7)包括固定盒(707)，所述固定盒(707)固定连接于腰靠本体(3)的两端，且固定盒(707)内部的一侧卡合连接有绑带(2)。

6.根据权利要求5所述的一种充气式腰靠，其特征在于：所述绑带(2)一侧的顶端和底端均开设有固定槽(703)，且固定槽(703)的内部固定连接有复位弹簧(704)，且复位弹簧(704)的顶端固定连接有卡块(701)，且固定盒(707)的顶端和底端均开设有与卡块(701)相匹配的卡槽(702)。

7.根据权利要求6所述的一种充气式腰靠，其特征在于：所述固定槽(703)内部的两侧均开设有竖直的滑轨(705)，且卡块(701)外部两侧的下端均固定连接有与滑轨(705)相匹配的滑块(706)，且卡块(701)与固定槽(703)之间通过滑轨(705)和滑块(706)滑动连接构成滑动结构。

技术总结
本技术涉及腰靠技术领域，且公开了一种充气式腰靠，包括腰靠本体，所述腰靠本体的内侧固定连接有弹性层，所述腰靠本体的另一侧通过按压块卡合连接有绑带，所述腰靠本体的内侧固定连接有多个充气气囊，所述充气气囊的一端开设有充气口，所述充气口的内部卡合连接有充气密封结构。该充气式腰靠，通过对不同的充气气囊进行充气，调整腰靠本体自身的厚度，使得腰靠本体能够适应不同身高的人群，使得充气气囊均能够准确对使用者的腰部进行支撑，增加使用时的舒适性，通过利用密封塞能够将充气口进行密封，通过安装盒内侧的连接弹簧、弹力层和密封塞能够将充气口的外侧进行包裹，减少气体泄漏的情况，增加使用时稳定性。

技术研发人员：张丽文
受保护的技术使用者：温州嘉博乳胶制品有限公司
技术研发日：20221109
技术公布日：2024/1/12
