一种交互展示装置的制作方法

本技术涉及展示设备，尤其涉及一种交互展示装置。

背景技术：

1、盾构机是一种使用盾构法的隧道掘进机。盾构的施工法是掘进机在掘进的同时构建(铺设)隧道之“盾”(指支撑性管片)，它区别于敞开式施工法，盾构机的基本工作原理就是一个圆柱体的钢组件沿隧洞轴线边向前推进边对土壤进行挖掘。

2、目前展示装置大多通过多媒体设备将信息公布出来，常用于广告、教学和销售等领域，但现有的展示装置只有显示屏且多为固定在展示架上，循环播放内容分，这种方式宣传展示效果较差，缺少了展示内容与观众的互动性，不能引起观众的了解兴趣，为此提出一种交互展示装置。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种交互展示装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种交互展示装置，包括展示台，所述展示台的底部中心位置固定连接有支撑柱，所述支撑柱的下端固定连接有底座，所述展示台的顶部安装固定有展示屏，所述展示台内开设有空腔，所述展示台的前侧外壁开设有展示口与空腔连通，且展示台位于展示口处密封固定连接有玻璃板，所述展示台内设有展示机构。

4、优选地，所述展示机构包括盾构机模型，所述空腔的底部开设有滑槽，所述滑槽内滑动连接有滑块，所述滑块的顶部转动连接有转轴，所述盾构机模型固定在转轴的顶部，所述空腔远离玻璃板的一侧腔壁上安装固定有背景板，所述背景板的长度大于玻璃板的长度。

5、优选地，所述滑槽的两端槽壁共同转动连接有往复丝杆，所述往复丝杆与滑块通过螺纹连接，所述往复丝杆的一端延伸至展示台外侧且固顶连接有摇把手。

6、优选地，所述转轴上且位于盾构机模型下方位置通过单向轴承同轴转动连接有齿轮，所述空腔靠近两端且位于背景板的一侧腔壁固定连接有两个对称分布的直齿条。

7、优选地，所述直齿条与齿轮的齿数比为1：2。

8、优选地，所述底座的底部固定连接有多个万向轮，所述展示屏上安装设置有音响。

9、本实用新型中，与现有技术相比，本实用新型的优点在于：

10、1、本实用新型观众在可通过玻璃板观察到盾构机模型和背景板构成的盾构机掘进3d效果，更直观的了解到盾构机知识，同时通过摇动摇把手控制盾构机模型的滑动，可以加深对展示内容印象，进一步提升展示装置的交互性；

11、2、本实用新型中的盾构机模型可随摇把手的持续摇动在滑块触壁回滑过程中实现掉头，保证装置中交互展示功能可重复性使用，并且整个展示装置可根据需要进行移动调整位置，便于提升展示效果。

技术特征：

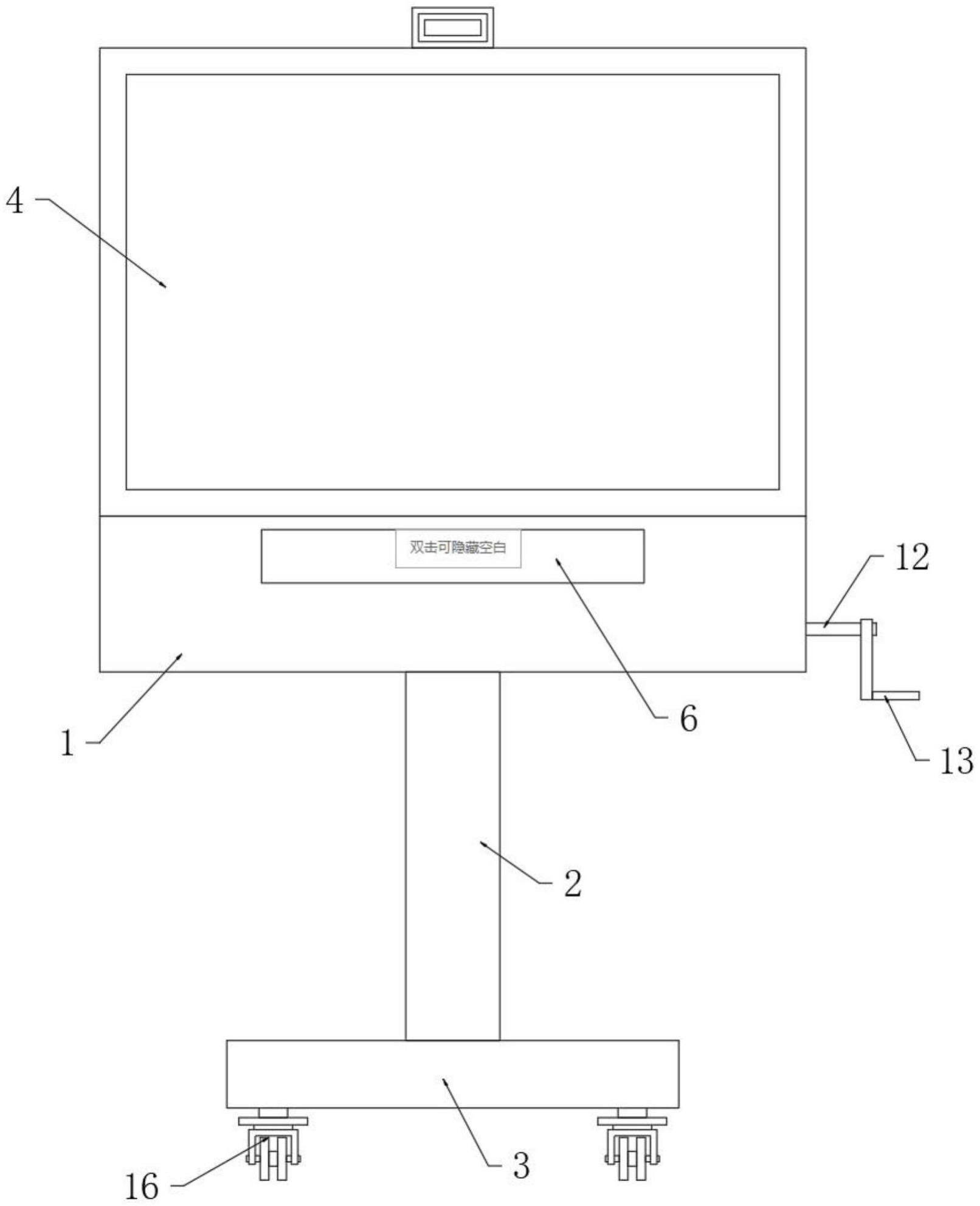

1.一种交互展示装置，包括展示台(1)，其特征在于，所述展示台(1)的底部中心位置固定连接有支撑柱(2)，所述支撑柱(2)的下端固定连接有底座(3)，所述展示台(1)的顶部安装固定有展示屏(4)，所述展示台(1)内开设有空腔(5)，所述展示台(1)的前侧外壁开设有展示口与空腔(5)连通，且展示台(1)位于展示口处密封固定连接有玻璃板(6)，所述展示台(1)内设有展示机构。

2.根据权利要求1所述的一种交互展示装置，其特征在于，所述展示机构包括盾构机模型(10)，所述空腔(5)的底部开设有滑槽(7)，所述滑槽(7)内滑动连接有滑块(8)，所述滑块(8)的顶部转动连接有转轴(9)，所述盾构机模型(10)固定在转轴(9)的顶部，所述空腔(5)远离玻璃板(6)的一侧腔壁上安装固定有背景板(11)，所述背景板(11)的长度大于玻璃板(6)的长度。

3.根据权利要求2所述的一种交互展示装置，其特征在于，所述滑槽(7)的两端槽壁共同转动连接有往复丝杆(12)，所述往复丝杆(12)与滑块(8)通过螺纹连接，所述往复丝杆(12)的一端延伸至展示台(1)外侧且固顶连接有摇把手(13)。

4.根据权利要求3所述的一种交互展示装置，其特征在于，所述转轴(9)上且位于盾构机模型(10)下方位置通过单向轴承同轴转动连接有齿轮(14)，所述空腔(5)靠近两端且位于背景板(11)的一侧腔壁固定连接有两个对称分布的直齿条(15)。

5.根据权利要求4所述的一种交互展示装置，其特征在于，所述直齿条(15)与齿轮(14)的齿数比为1：2。

6.根据权利要求1所述的一种交互展示装置，其特征在于，所述底座(3)的底部固定连接有多个万向轮(16)，所述展示屏(4)上安装设置有音响。

技术总结
本技术公开了一种交互展示装置，包括展示台，所述展示台的底部中心位置固定连接有支撑柱，所述支撑柱的下端固定连接有底座，所述展示台的顶部安装固定有展示屏，所述展示台内开设有空腔，所述展示台的前侧外壁开设有展示口与空腔连通，且展示台位于展示口处密封固定连接有玻璃板，所述展示台内设有展示机构。本技术在可通过玻璃板观察到盾构机模型和背景板构成的盾构机掘进3D效果，更直观的了解到盾构机知识，同时通过摇动摇把手控制盾构机模型的滑动，可以加深对展示内容印象，进一步提升展示装置的交互性，并且展示装置中的盾构机模型可随摇把手的持续摇动在滑块触壁回滑过程中实现掉头，保证装置中交互展示功能可重复性使用。

技术研发人员：张雄,王恒,王朝,李长山,简堃,何小娥,祁光明,罗浩,李存勇,曹志强,宋超,张浩林,董志勇,朱小敬,孙昊,翟雄彪
受保护的技术使用者：中铁七局集团第三工程有限公司
技术研发日：20221115
技术公布日：2024/1/11
