一种多功能式仪表柜的制作方法

本技术涉及仪表柜，具体为一种多功能式仪表柜。

背景技术：

1、电表仪表柜一般包括外壳、面板、衬板、支架等元件，例如在用于社区内电表的放置时，工作人员会将电表放置在柜子里进行仓储，社区电表普遍使用开放式柜体收纳电表，用于社区放置电表的开放式表柜占地面空间较大且内部电表易受潮短路，提供一种用于社区放置电表的防潮保护式的滑门壁挂表柜。

技术实现思路

1、本实用新型的目的在于提供一种多功能式仪表柜，以解决上述背景技术中提出的用于社区放置电表的开放式表柜占地面空间较大且内部电表易受潮短路的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种多功能式仪表柜，包括亚克力壁板，所述亚克力壁板底部前端固定连接有凹架板，所述凹架板顶端以及亚克力壁板前端固定连接有底滑槽板，所述亚克力壁板顶部前端固定连接有顶滑槽板，所述底滑槽板顶部以及顶滑槽板底部之间设置有柜架，所述柜架底端固定连接有压盘，所述凹架板底端内侧固定连接有底覆板，所述底覆板顶端固定连接有弹簧阻尼器，所述弹簧阻尼器顶端固定连接有顶覆板。

4、优选的，所述柜架顶端以及底端内侧固定连接有隔板，所述柜架左右两端内侧设置有橡胶垫层，所述柜架顶端外侧以及底端外侧固定连接有滑扣杆，所述亚克力壁板顶端以及底端外侧固定连接有螺纹安装板，所述亚克力壁板前端固定连接有竖挡板，所述竖挡板左右两端外侧固定连接有限位凹板，所述竖挡板左右两端内侧固定连接有格架，所述格架内侧固定连接有矿棉填充垫，所述矿棉填充垫内侧设置有电能表，所述隔板左右两端内侧之间固定连接有限位凸板。

5、优选的，所述底滑槽板、压盘、底覆板以及顶覆板均有两个，且凹架板竖向中轴线为对称分布位置，所述顶覆板顶部与压盘底端内侧滑动设置。

6、优选的，所述滑扣杆共有四个，且顶滑槽板竖向中轴线为对称分布位置，所述滑扣杆分别与底滑槽板以及顶滑槽板内部槽道嵌合滑动设置。

7、优选的，所述隔板、竖挡板、限位凹板以及限位凸板均有两个，且格架竖向中轴线为对称分布位置，所述竖挡板以及限位凹板设置在隔板以及限位凸板左右两端内侧位置处。

8、与现有技术相比，本实用新型的有益效果是：

9、1、本实用新型中，通过设置的柜架、压盘、底覆板、弹簧阻尼器以及顶覆板，柜架顶部、底部设置的滑扣杆对槽道内部嵌合滑动实现对柜架主体的滑动设置，手动向下按压顶覆板在弹簧阻尼器的作用下带动顶覆板下落解锁限位状态，顶覆板与柜架底部外侧设置的压盘起到对两侧柜架的滑动限位，已解决上述提出的用于社区放置电表的开放式表柜占地面空间较大且内部电表易受潮短路的问题；

10、2、本实用新型中，通过设置的竖挡板、限位凹板、格架、矿棉填充垫、电能表以及限位凸板，使得亚克力壁板顶部、底部设置的螺纹安装板对表柜装置主体进行螺纹限位安装，竖挡板、格架以及矿棉填充垫形成对电表放置的绝缘腔室结构。

技术特征：

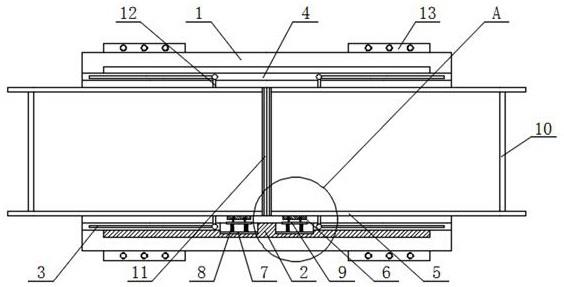

1.一种多功能式仪表柜，包括亚克力壁板（1），其特征在于：所述亚克力壁板（1）底部前端固定连接有凹架板（2），所述凹架板（2）顶端以及亚克力壁板（1）前端固定连接有底滑槽板（3），所述亚克力壁板（1）顶部前端固定连接有顶滑槽板（4），所述底滑槽板（3）顶部以及顶滑槽板（4）底部之间设置有柜架（5），所述柜架（5）底端固定连接有压盘（6），所述凹架板（2）底端内侧固定连接有底覆板（7），所述底覆板（7）顶端固定连接有弹簧阻尼器（8），所述弹簧阻尼器（8）顶端固定连接有顶覆板（9）。

2.根据权利要求1所述一种多功能式仪表柜，其特征在于：所述柜架（5）顶端以及底端内侧固定连接有隔板（10），所述柜架（5）左右两端内侧设置有橡胶垫层（11），所述柜架（5）顶端外侧以及底端外侧固定连接有滑扣杆（12），所述亚克力壁板（1）顶端以及底端外侧固定连接有螺纹安装板（13），所述亚克力壁板（1）前端固定连接有竖挡板（14），所述竖挡板（14）左右两端外侧固定连接有限位凹板（15），所述竖挡板（14）左右两端内侧固定连接有格架（16），所述格架（16）内侧固定连接有矿棉填充垫（17），所述矿棉填充垫（17）内侧设置有电能表（18），所述隔板（10）左右两端内侧之间固定连接有限位凸板（19）。

3.根据权利要求1所述一种多功能式仪表柜，其特征在于：所述底滑槽板（3）、压盘（6）、底覆板（7）以及顶覆板（9）均有两个，且凹架板（2）竖向中轴线为对称分布位置，所述顶覆板（9）顶部与压盘（6）底端内侧滑动设置。

4.根据权利要求2所述一种多功能式仪表柜，其特征在于：所述滑扣杆（12）共有四个，且顶滑槽板（4）竖向中轴线为对称分布位置，所述滑扣杆（12）分别与底滑槽板（3）以及顶滑槽板（4）内部槽道嵌合滑动设置。

5.根据权利要求2所述一种多功能式仪表柜，其特征在于：所述隔板（10）、竖挡板（14）、限位凹板（15）以及限位凸板（19）均有两个，且格架（16）竖向中轴线为对称分布位置，所述竖挡板（14）以及限位凹板（15）设置在隔板（10）以及限位凸板（19）左右两端内侧位置处。

技术总结
本技术涉及仪表柜技术领域，尤其为一种多功能式仪表柜，包括亚克力壁板，所述亚克力壁板底部前端固定连接有凹架板，所述凹架板顶端以及亚克力壁板前端固定连接有底滑槽板，所述亚克力壁板顶部前端固定连接有顶滑槽板，所述底滑槽板顶部以及顶滑槽板底部之间设置有柜架，所述柜架底端固定连接有压盘，所述凹架板底端内侧固定连接有底覆板，所述底覆板顶端固定连接有弹簧阻尼器，所述弹簧阻尼器顶端固定连接有顶覆板，所述柜架顶端以及底端内侧固定连接有隔板，所述柜架左右两端内侧设置有橡胶垫层，本技术通过亚克力壁板、凹架板、底滑槽板、顶滑槽板、压盘以及弹簧阻尼器提供一种用于社区放置电表的防潮保护式的滑门壁挂表柜。

技术研发人员：孟宪法
受保护的技术使用者：沈阳创坤科技有限公司
技术研发日：20221125
技术公布日：2024/1/12
