一种充气式支撑结构的制作方法

本技术涉及户外用品，更具体地说，涉及一种充气式支撑结构。

背景技术：

1、支撑结构至少具有一个支撑面，其包括桌子、凳子、床、脚踏等。以充气桌子为例，由于现有的充气桌大都采用普通的具有中空气室的充气结构，且支撑强度低，采用大跨度设计时桌面受力易变形。所以，一般的充气中设计成柱形结构，其外周边缘底部均具有支撑结构。例如在授权公告号cn213030195u 的中国实用新型专利中，公开了一种充气品及充气桌，其充气品在充气状态形成桌面部和支撑部，由于该桌面部跨度较大，其中部悬空部分设有支撑部，以使桌面部受力均匀。

2、但是，在上述专利中，支撑结构的桌面支撑强度低，导致桌面的使用面积低，不适于人数较多的场合使用。

技术实现思路

1、本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本实用新型提出了一种充气式支撑结构。

2、本实用新型所采取的技术方案是：提供一种充气式支撑结构，主体包括拉丝布、用于密封所述拉丝布边缘的包边布以及设置在包边布上的充气塞，所述拉丝布与所述包边布组合形成气室，所述充气塞用于向所述气室内充放气，令所述主体在充气状态和收纳状态之间切换；

3、其中，在充气状态，所述主体具有支撑面部以及由所述支撑面部的两端分别弯折形成的第一支撑部和第二支撑部，使得所述支撑面部距离地面有一定高度。

4、不同于现有技术，本实用新型中采用拉丝布为原料制作支撑结构，其支撑强度高，能够制造出跨度较大的支撑面部。如在户外场景中，充气式支撑结构能够作为长桌使用，既能够同时供四人及以上数量的人群同时使用；也能够同时承载多个成人的体重作为床使用。

5、根据本实用新型的一个实施例，所述第一支撑部与所述支撑面部的角度为阴角，和/或第二支撑部与所述支撑面部的角度为阴角。

6、根据本实用新型的一个实施例，所述拉丝布具有相对设置的第一表面和第二表面，所述第一表面上的软胶类塑料与第二表面上的软胶类塑料相同或者不同；第一表面上的支撑面部根据使用环境的不同，来选择软胶类塑料的材质。

7、根据本实用新型的一个实施例，所述软胶类塑料包括尼龙共挤膜、聚乙烯、聚氯乙烯、聚酯。

8、根据本实用新型的一个实施例，所述第一表面形成有支撑面部，所述第二表面上的所述第一支撑部具有第一弧形面，所述第一弧形面由所述第二表面中部切割形成的切割条与两侧的切边复合连接形成；拉丝布弯折区域的外弧长度大于内弧长度，切割条与两切边复合的区域能够抵消外弧与内弧之间的差值。

9、根据本实用新型的一个实施例，所述复合连接包括热风焊接、粘结或高频焊接；软胶类塑料受热产生相互粘结，用于密封连接形成气室。

10、根据本实用新型的一个实施例，在充气状态，所述第一表面上对应于所述第一弧形面形成第一凸起面。

11、根据本实用新型的一个实施例，所述第一表面形成有支撑面部，所述第二表面上的所述第二支撑部具有第二弧形面，所述第二弧形面由所述第二表面中部切割形成的切割条与两侧的切边复合连接形成。

12、根据本实用新型的一个实施例，在充气状态，所述第一表面上对应于所述第二弧形面形成第二凸起面。

13、根据本实用新型的一个实施例，在充气状态，所述第一支撑部上和/或所述第二支撑部上用于与地面相接触的边缘设有缺口；缺口的设置能够减少第一支撑部和/或第二支撑部与底面的接触面积，以使充气式支撑结构适应不同地形的应用场景。

技术特征：

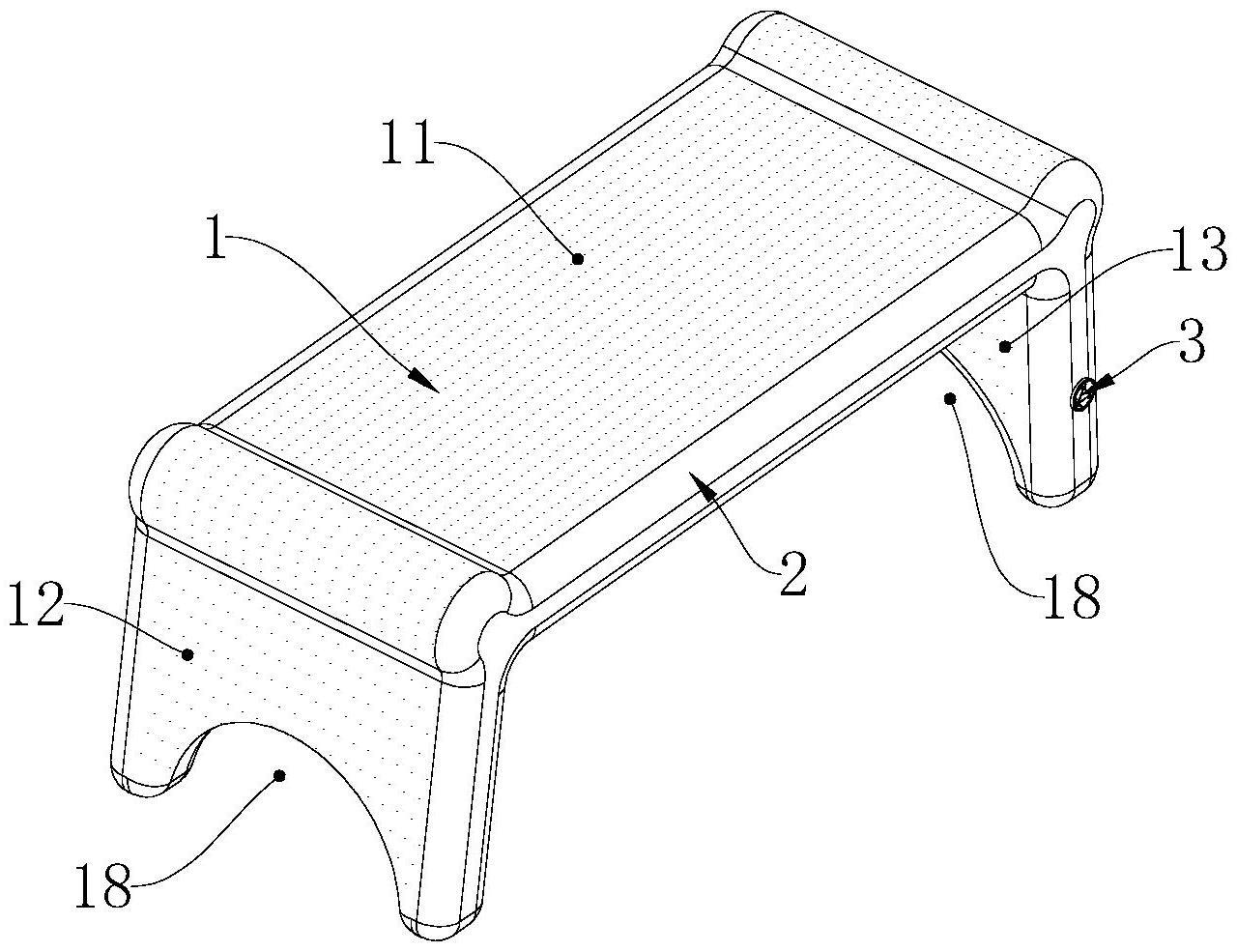

1.种充气式支撑结构，其特征在于，主体包括拉丝布（1）、用于密封所述拉丝布（1）边缘的包边布（2）以及设置在包边布（2）上的充气塞（3），所述拉丝布（1）与所述包边布（2）组合形成气室，所述充气塞（3）用于向所述气室内充放气，令所述主体在充气状态和收纳状态之间切换；

2.根据权利要求1所述的一种充气式支撑结构，其特征在于：所述第一支撑部（12）与所述支撑面部（11）的角度为阴角，和/或第二支撑部（13）与所述支撑面部（11）的角度为阴角。

3.根据权利要求1所述的一种充气式支撑结构，其特征在于：所述拉丝布（1）具有相对设置的第一表面（1a）和第二表面（1b），所述第一表面（1a）上的软胶类塑料与第二表面（1b）上的软胶类塑料相同或者不同。

4.根据权利要求3所述的一种充气式支撑结构，其特征在于：所述软胶类塑料为尼龙共挤膜或聚乙烯或聚氯乙烯或聚酯。

5.根据权利要求3所述的一种充气式支撑结构，其特征在于：所述第一表面（1a）形成有支撑面部（11），所述第二表面（1b）上的所述第一支撑部（12）具有第一弧形面（14），所述第一弧形面（14）由所述第二表面（1b）中部切割形成的切割条（1c）与两侧的切边复合连接形成。

6.根据权利要求5所述的一种充气式支撑结构，其特征在于：所述复合连接包括热风焊接、粘结或高频焊接。

7.根据权利要求5所述的一种充气式支撑结构，其特征在于：在充气状态，所述第一表面（1a）上对应于所述第一弧形面（14）形成第一凸起面（16）。

8.根据权利要求3所述的一种充气式支撑结构，其特征在于：所述第一表面（1a）形成有支撑面部（11），所述第二表面（1b）上的所述第二支撑部（13）具有第二弧形面（15），所述第二弧形面（15）由所述第二表面（1b）中部切割形成的切割条（1c）与两侧的切边复合连接形成。

9.根据权利要求8所述的一种充气式支撑结构，其特征在于：在充气状态，所述第一表面（1a）上对应于所述第二弧形面（15）形成第二凸起面（17）。

10.根据权利要求1-9任一所述的一种充气式支撑结构，其特征在于：在充气状态，所述第一支撑部（12）上和/或所述第二支撑部（13）上用于与地面相接触的边缘设有缺口（18）。

技术总结
本技术公开了一种充气式支撑结构，主体包括拉丝布、用于密封所述拉丝布边缘的包边布以及设置在包边布上的充气塞，所述拉丝布与所述包边布组合形成气室，所述充气塞用于向所述气室内充放气，令所述主体在充气状态和收纳状态之间切换；其中，在充气状态，所述主体具有支撑面部以及由所述支撑面部的两端分别弯折形成的第一支撑部和第二支撑部，使得所述支撑面部距离地面有一定高度。本技术提供一种充气式支撑结构，拉丝布为原料制作支撑结构，其支撑强度高，能够制造出跨度较大的支撑面部。

技术研发人员：戴文娟
受保护的技术使用者：戴文娟
技术研发日：20221205
