手提式折叠碳烤炉的制作方法

本技术涉及在碳烤炉的领域，尤其是涉及手提式折叠碳烤炉。

背景技术：

1、碳烤炉是用木炭作为燃料的一种烧烤设备，操作方便，功能多：可烤串、煎肉，木炭烧烤后的食物外酥里嫩、口感好。碳烤炉主要用于庭院聚餐、户外野炊。

2、碳烤炉经常在户外使用，常见的碳烤炉有多个配件组成，需要将每个配件组装后才能进行使用，需要花费一定的组装时间，为此我司设计了一款《手提式折叠碳烤炉》，可以快速地从折叠状态切换到使用状态。

技术实现思路

1、本实用新型所要解决的技术问题是提供手提式折叠碳烤炉，前支板、后支板可以转动，从而使本实用新型处于展开或者折叠状态，而且能够快速地切换两种状态。

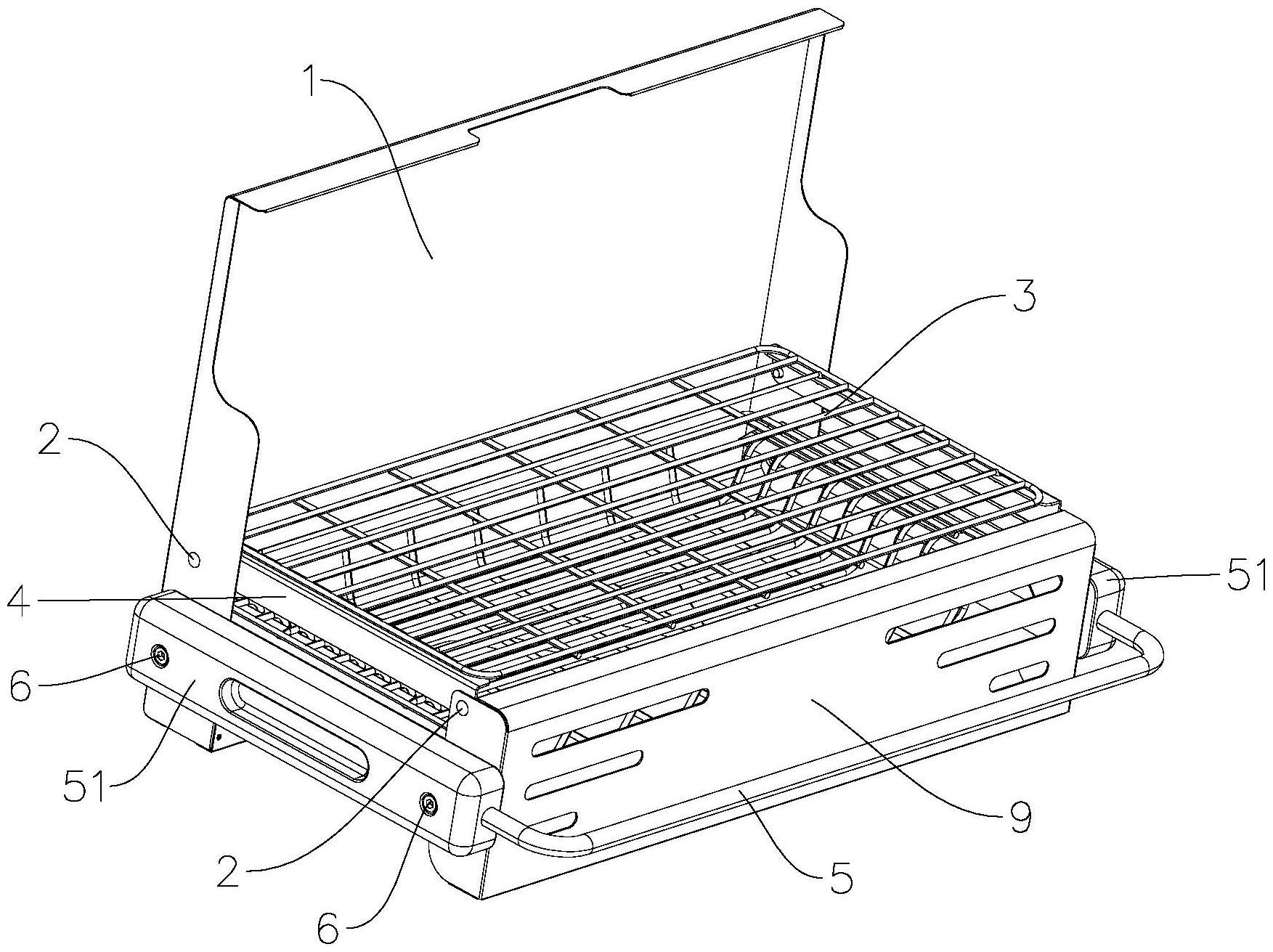

2、本实用新型解决上述技术问题所采用的技术方案为：手提式折叠碳烤炉，包括烤架组、前支板、后支板、底座，所述的烤架组的两端分别与前支板、后支板铰接，所述的前支板、后支板均与底座铰接从而使前支板、后支板可以处于展开或者折叠状态，所述的底座设有把手和可拆卸的碳架。

3、本实用新型的优点在于设计合理，使用方便，结构简单，生产成本低；烧烤时，本实用新型处于展开状态（展开状态就是使用状态），不用时，可以用手直接将本实用新型转成折叠状态，而无需借用其他机械工具，转换过程较为方便，且折叠后外形小巧，携带方便。

4、底座用来放置碳架，碳架用来放置木炭，烤架组用来放置待烧烤的食物；烤架组、前支板、后支板、底座组合成一个类似平行四边形的结构，且平行四边形的四个顶点为铰接点，于是前支板、后支板可以转动，从而使本实用新型处于展开或者折叠状态，而且能够快速地切换两种状态。当本实用新型处于折叠状态时，用户可以手提着把手而拿取本实用新型，拿取比较方便。

5、作为本实用新型进一步改进：所述的前支板设有前转孔，所述的后支板设有后转孔，所述的底座设有前连接孔和后连接孔，所述的前连接孔与前转孔铰接，所述的后连接孔与后转孔铰接。于是前支板可以绕着底座的前端转动，后支板可以绕着底座的后端转动，从而使具备了展开或者折叠的两种状态。

6、作为本实用新型进一步改进：所述的把手固定设有侧固定块，所述的侧固定块与底座连接。侧固定块数量为两个且分别固定设置在把手的两侧。

7、作为本实用新型进一步改进：所述的侧固定块设有前固定孔和后固定孔，所述的前固定孔设有穿过前转孔、前连接孔的螺栓，所述的后固定孔设有穿过后转孔、后连接孔的螺栓。侧固定块的前固定孔和后固定孔都是用来安装螺栓的。

8、作为本实用新型进一步改进：所述的螺栓端部设有螺母。螺母装在螺栓的螺杆端部，防止螺栓轴向移动位置。

9、作为本实用新型进一步改进：所述的烤架组包括拉板和烤网，所述的烤网活动设在拉板上。拉板数量是2个且分别位于两侧位置，拉板的前、后端分别连接着前支板、后支板。

10、作为本实用新型进一步改进：所述的烤网设有插销，所述的拉板设有活动孔，所述的活动孔与插销套接。每个拉板设置了两个活动孔，烤网四个边角都设置了插销，四个插销分别插入两个拉板的活动孔内，于是烤网的位置被限定在拉板上。

11、作为本实用新型进一步改进：所述的前支板设有前支孔，所述的后支板设有后支孔，所述的拉板设有前拉孔和后拉孔，所述的前支孔与前拉孔铰接，所述的后支孔与后拉孔铰接。于是前支板可以绕着拉板的前端转动，后支板可以绕着拉板的后端转动，从而使本实用新型具备了展开或者折叠的两种状态。

12、作为本实用新型进一步改进：所述的前支孔和后支孔均设有连接件，所述的前支孔处的连接件穿过前拉孔，所述的后支孔处的连接件穿过后拉孔。连接件一般优先选用铆钉，从而使前支孔与前拉孔铰接，后支孔与后拉孔铰接。

13、作为本实用新型进一步改进：所述的后支板设有挡板和缺口。本实用新型处于折叠状态时，用手扳动缺口而使后支板转动，于是本实用新型就可以从折叠状态变成展开状态。

技术特征：

1.手提式折叠碳烤炉，其特征在于包括烤架组、前支板、后支板、底座，所述的烤架组的两端分别与前支板、后支板铰接，所述的前支板、后支板均与底座铰接从而使前支板、后支板可以处于展开或者折叠状态，所述的底座设有把手和可拆卸的碳架。

2.根据权利要求1所述的手提式折叠碳烤炉，其特征在于所述的前支板设有前转孔，所述的后支板设有后转孔，所述的底座设有前连接孔和后连接孔，所述的前连接孔与前转孔铰接，所述的后连接孔与后转孔铰接。

3.根据权利要求2所述的手提式折叠碳烤炉，其特征在于所述的把手固定设有侧固定块，所述的侧固定块与底座连接。

4.根据权利要求3所述的手提式折叠碳烤炉，其特征在于所述的侧固定块设有前固定孔和后固定孔，所述的前固定孔设有穿过前转孔、前连接孔的螺栓，所述的后固定孔设有穿过后转孔、后连接孔的螺栓。

5.根据权利要求4所述的手提式折叠碳烤炉，其特征在于所述的螺栓端部设有螺母。

6.根据权利要求1所述的手提式折叠碳烤炉，其特征在于所述的烤架组包括拉板和烤网，所述的烤网活动设在拉板上。

7.根据权利要求6所述的手提式折叠碳烤炉，其特征在于所述的烤网设有插销，所述的拉板设有活动孔，所述的活动孔与插销套接。

8.根据权利要求6所述的手提式折叠碳烤炉，其特征在于所述的前支板设有前支孔，所述的后支板设有后支孔，所述的拉板设有前拉孔和后拉孔，所述的前支孔与前拉孔铰接，所述的后支孔与后拉孔铰接。

9.根据权利要求8所述的手提式折叠碳烤炉，其特征在于所述的前支孔和后支孔均设有连接件，所述的前支孔处的连接件穿过前拉孔，所述的后支孔处的连接件穿过后拉孔。

10.根据权利要求1所述的手提式折叠碳烤炉，其特征在于所述的后支板设有挡板和缺口。

技术总结
本技术公开了手提式折叠碳烤炉，包括烤架组、前支板、后支板、底座，烤架组的两端分别与前支板、后支板铰接，前支板、后支板均与底座铰接从而使前支板、后支板可以处于展开或者折叠状态，底座设有把手和可拆卸的碳架。本技术设计合理，使用方便，结构简单，生产成本低；烧烤时，本技术处于展开状态（展开状态就是使用状态），不用时，可以用手直接将本技术转成折叠状态。

技术研发人员：洪舜永
受保护的技术使用者：宁波协生户外用品有限公司
技术研发日：20221202
技术公布日：2024/1/12
