一种隔音专用金属门的制作方法

本技术涉及门窗，具体为一种隔音专用金属门。

背景技术：

1、门本义指房屋两扇的外门，与作内门的户相对，门是人出入房屋的必经之处，又引申为途径，门通常建于居家的房屋中，为防止噪音污染，隔音门被广泛需求，现有的一些隔音门大都是金属门，采用门面板加空腔组成，在空腔内加装隔音板、吸音棉等材料，来达到隔音的效果；

2、现有技术中，公开号：cn206801392u的中国实用性新型内容，公开了一种隔音门，它包括门扇和门框，门扇包括前门板和后门板，前、后门板之间填塞有隔音材料，所述门扇的四周用铝合金型材封边；所述前门板的四周凸出整个门扇，在前门板的内侧四周与整个门扇的侧壁夹角处粘贴有一圈橡胶密封条；所述门框由金属材料弯折一体成型；在门框的内侧、四周开有一圈微孔吸音带，在微孔吸音带与墙体之间填充有隔音材料，该实用新型的优点：隔音效果好，整体美观，结实，使用寿命长；现场安装简单方便。

3、虽然上述技术方案中的金属门通过双层真空玻璃进行隔音，但是金属门与门框缝之间的密封性较差，易漏声，因此我们需要提出一种隔音专用金属门。

技术实现思路

1、本实用新型的目的在于提供一种隔音专用金属门，金属门与门框之间的密封性较好，不易漏声，整体美观，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种隔音专用金属门，包括门框架和门体，所述门体与门框架通过多组合页铰接，且门体与门框架的内框相契合，所述门框架的内框壁焊接有门挡框，且门挡框呈矩形设置，所述门挡框内呈中空设置，所述门挡框与门体相抵触一侧粘接有隔音垫圈，且隔音垫圈呈中空设置，且隔音垫圈呈矩形设置，所述门框架主要由两组立柱和两组横柱一体制成，且门框架呈矩形设置，两组所述立柱与两组横柱的相对一侧均开设有预留槽，且预留槽的深度为0.5-1cm，两组所述立柱内均开设有灌浆腔，两组所述横柱内均开设有注液腔。

3、优选的，两组所述立柱的两侧均开设有定位孔，且其中一侧定位孔内嵌有第一封盖，两组所述横柱的两侧均开设有进液孔，且其中一侧的进液孔内嵌有第二封盖，所述定位孔的内径大于进液孔的内径。

4、优选的，所述门体的一侧设置有多组装饰板，且多组装饰板呈矩形阵列设置，所述门体的一侧上端开设有供猫眼安装的通孔，且门体的两侧均安装有门把手，且两组门把手均铰接有锁芯。

5、优选的，所述门体的内腔安装有吸音层、阻燃层、填充层、金属板和基板，且金属板呈中空设置，所述金属板的内腔设置有瓦楞纸板，所述吸音层、阻燃层、填充层、金属板和基板均通过多组连接杆固定连接。

6、优选的，所述吸音层设置在门体内腔的一侧，且阻燃层粘接在吸音层的一侧，所述填充层粘接在阻燃层的一侧，所述金属板粘接在填充层的一侧，所述基板粘接在金属板的一侧。

7、优选的，多组所述连接杆呈矩形阵列设置，且多组连接杆的两端均焊接在门体内腔的两侧，所述吸音层的厚度为1cm，所述阻燃层的厚度为5mm，所述金属板的厚度为5mm，所述瓦楞纸板的厚度为2-3cm，所述填充层的厚度为1cm，所述基板的厚度为1-3mm。

8、优选的，所述预留槽通过定位孔和注液孔分别与灌浆腔和注液腔相连通，所述注液腔和注液腔的内侧壁均涂有防腐漆。

9、优选的，所述吸音层为吸音装饰隔板，所述填充层为聚苯乙烯泡沫塑料板，所述阻燃层为阻燃板。

10、与现有技术相比，本实用新型的有益效果是：

11、1.本实用新型主要通过门体、门框架、门挡框和隔音垫圈之间的配合，门框架通过外框的多组定位孔与多组注液孔插接固定螺栓固定在门洞内，同时通过注液孔向注液腔内注射发泡剂，通过定位孔向灌浆腔内填充砂浆，预留槽内填充发泡，能够有效的增加金属门的防水效果，通过设置阻燃层，能够提高金属门的阻燃效果，通过设置缓冲条和填充层，能够对金属门受到轻微挤压撞击时，对其进行缓冲，通过设置吸音层，能够提高金属门的隔音效果，并且门体与门框架的间隙通过隔音垫圈缓冲，提高了门缝的隔音效果。

技术特征：

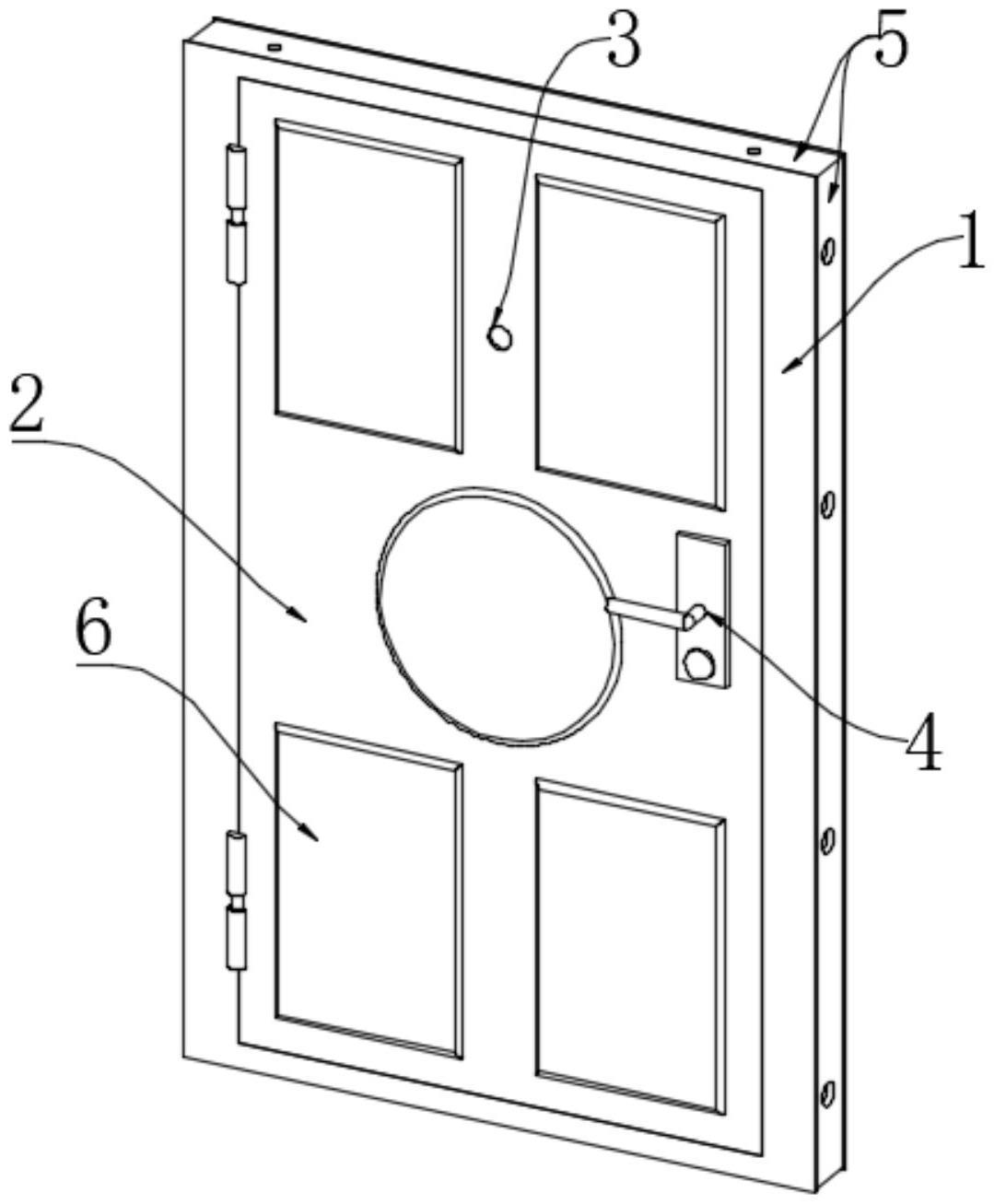

1.一种隔音专用金属门，其特征在于：包括门框架(1)和门体(2)，所述门体(2)与门框架(1)通过多组合页铰接，且门体(2)与门框架(1)的内框相契合，所述门框架(1)的内框壁焊接有门挡框(9)，且门挡框(9)呈矩形设置，所述门挡框(9)内呈中空设置，所述门挡框(9)与门体(2)相抵触一侧粘接有隔音垫圈(10)，且隔音垫圈(10)呈中空设置，且隔音垫圈(10)呈矩形设置，所述门框架(1)主要由两组立柱(7)和两组横柱(8)一体制成，且门框架(1)呈矩形设置，两组所述立柱(7)与两组横柱(8)的相对一侧均开设有预留槽(5)，且预留槽(5)的深度为0.5-1cm，两组所述立柱(7)内均开设有灌浆腔(71)，两组所述横柱(8)内均开设有注液腔(81)。

2.根据权利要求1所述的一种隔音专用金属门，其特征在于：两组所述立柱(7)的两侧均开设有定位孔(72)，且其中一侧定位孔(72)内嵌有第一封盖(73)，两组所述横柱(8)的两侧均开设有进液孔(82)，且其中一侧的进液孔(82)内嵌有第二封盖(83)，所述定位孔(72)的内径大于进液孔(82)的内径。

3.根据权利要求1所述的一种隔音专用金属门，其特征在于：所述门体(2)的一侧设置有多组装饰板(6)，且多组装饰板(6)呈矩形阵列设置，所述门体(2)的一侧上端开设有供猫眼(3)安装的通孔，且门体(2)的两侧均安装有门把手(4)，且两组门把手(4)均铰接有锁芯。

4.根据权利要求3所述的一种隔音专用金属门，其特征在于：所述门体(2)的内腔安装有吸音层(11)、阻燃层(12)、填充层(13)、金属板(14)和基板(15)，且金属板(14)呈中空设置，所述金属板(14)的内腔设置有瓦楞纸板(16)，所述吸音层(11)、阻燃层(12)、填充层(13)、金属板(14)和基板(15)均通过多组连接杆(17)固定连接。

5.根据权利要求4所述的一种隔音专用金属门，其特征在于：所述吸音层(11)设置在门体(2)内腔的一侧，且阻燃层(12)粘接在吸音层(11)的一侧，所述填充层(13)粘接在阻燃层(12)的一侧，所述金属板(14)粘接在填充层(13)的一侧，所述基板(15)粘接在金属板(14)的一侧。

6.根据权利要求4所述的一种隔音专用金属门，其特征在于：多组所述连接杆(17)呈矩形阵列设置，且多组连接杆(17)的两端均焊接在门体(2)内腔的两侧，所述吸音层(11)的厚度为1cm，所述阻燃层(12)的厚度为5mm，所述金属板(14)的厚度为5mm，所述瓦楞纸板(16)的厚度为2-3cm，所述填充层(13)的厚度为1cm，所述基板(15)的厚度为1-3mm。

7.根据权利要求2所述的一种隔音专用金属门，其特征在于：所述预留槽(5)通过定位孔(72)和注液孔分别与灌浆腔(71)和注液腔(81)相连通，所述注液腔(81)和注液腔(81)的内侧壁均涂有防腐漆。

8.根据权利要求6所述的一种隔音专用金属门，其特征在于：所述吸音层(11)为吸音装饰隔板，所述填充层(13)为聚苯乙烯泡沫塑料板，所述阻燃层(12)为阻燃板。

技术总结
本技术涉及门窗技术领域，公开了一种隔音专用金属门，包括门框架和门体，所述门体与门框架通过多组合页铰接；通过门体、门框架、门挡框和隔音垫圈之间的配合，门框架通过外框的多组定位孔与多组注液孔插接固定螺栓固定在门洞内，同时通过注液孔向注液腔内注射发泡剂，通过定位孔向灌浆腔内填充砂浆，预留槽内填充发泡，能够有效的增加金属门的防水效果，通过设置阻燃层，能够提高金属门的阻燃效果，通过设置缓冲条和填充层，能够对金属门受到轻微挤压撞击时，对其进行缓冲，通过设置吸音层，能够提高金属门的隔音效果，并且门体与门框架的间隙通过隔音垫圈缓冲，提高了门缝的隔音效果。

技术研发人员：朱荣兴,万宇鹏,罗祥
受保护的技术使用者：成都步步菲科技有限公司
技术研发日：20221207
技术公布日：2024/1/11
