一种自带清洁床底灰尘组件的新型家用床的制作方法

本技术涉及家具，具体为一种自带清洁床底灰尘组件的新型家用床。

背景技术：

1、现有的家用床在对床底进行清理时，往往需要人工用扫把对床底进行清理，因扫把的长度有限，且需要人工不停地转换方向来对床底进行清洁，颇为麻烦，且效率还低。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种自带清洁床底灰尘组件的新型家用床，解决了家用床在对床底进行清理时，往往需要人工用扫把对床底进行清理，因扫把的长度有限，且需要人工不停地转换方向来对床底进行清洁，颇为麻烦，且效率还低的问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：一种自带清洁床底灰尘组件的新型家用床，包括床板和固定连接在床板底端两侧的支撑腿，所述床板的顶端放置有床垫，所述床板的底端且位于支撑腿的后端设有对床底灰尘进行清扫的清洁机构，所述床板的内部设有带动清洁机构移动的传动机构，所述清洁机构包括位于床板底部的连接板，所述连接板的底端固定连接有收集斗，所述收集斗的两侧均固定连接有遮挡板，且两个所述遮挡板的顶端均与连接板的底端固定连接。

3、优选的，所述遮挡板的一侧固定连接有驱动电机，所述驱动电机的输出端通过联轴器固定连接有连接轴，且连接轴的一端贯穿至遮挡板的一侧。

4、优选的，所述连接轴外表面两端均转动连接有限位板，且两个所述限位板的顶端均与连接板的底端固定连接，所述连接轴的外表面且位于两个所述限位板的相对侧之间固定连接有清理滚筒。

5、优选的，所述传动机构包括固定连接在床板内壁的传动电机，所述传动电机的输出端通过联轴器固定连接有螺纹杆，且螺纹杆的一端与床板的内壁转动连接，所述螺纹杆的外表面螺纹连接有螺纹套。

6、优选的，所述床板的内壁且远离螺纹杆的外表面固定连接有滑杆，所述滑杆的外表面滑动连接有滑块，且滑块与螺纹套的底端均贯穿至床板的底端，并与连接板的顶端滑动连接。

7、有益效果

8、本实用新型提供了一种自带清洁床底灰尘组件的新型家用床。与现有技术相比具备以下有益效果：

9、该自带清洁床底灰尘组件的新型家用床，通过在床板的底端设置清洁机构，通过启动驱动电机，驱动电机的输出端通过联轴器带动转轴配合清理滚筒，使其对床底进行清扫，再配合收集斗将清扫的垃圾灰尘进行收集，通过连接板配合传动机构，通过启动传动电机，传动电机的输出端通过联轴器带动螺纹杆配合螺纹套，使螺纹套配合连接板带动滑块配合滑杆，使螺纹套与滑杆配合带动连接板移动，由此带动清洁机构移动，使其对床底进行来回清扫，提高清理效率，保持床底的清洁度。

技术特征：

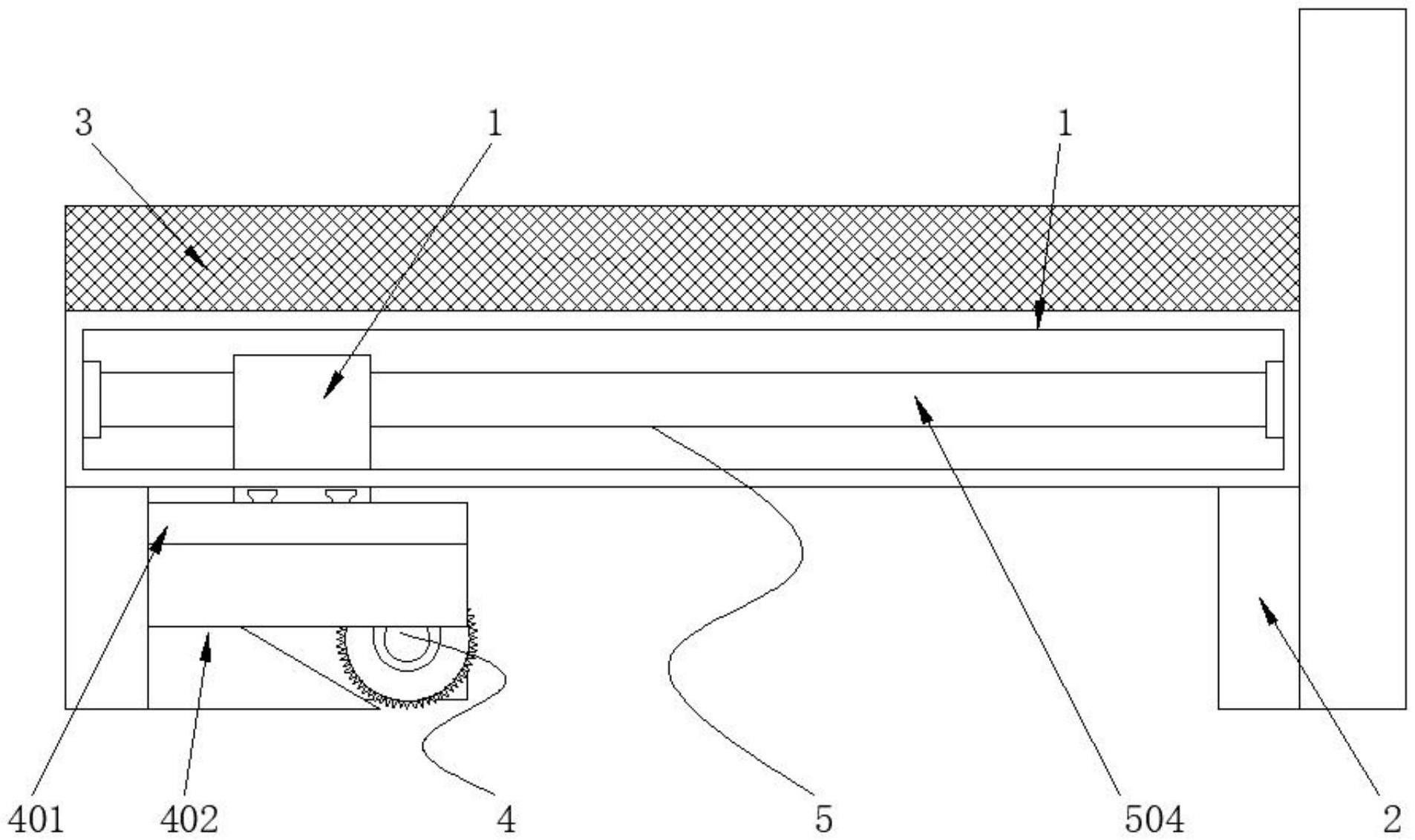

1.一种自带清洁床底灰尘组件的新型家用床，包括床板(1)和固定连接在床板(1)底端两侧的支撑腿(2)，其特征在于：所述床板(1)的顶端放置有床垫(3)，所述床板(1)的底端且位于支撑腿(2)的后端设有对床底灰尘进行清扫的清洁机构(4)，所述床板(1)的内部设有带动清洁机构(4)移动的传动机构(5)，所述清洁机构(4)包括位于床板(1)底部的连接板(401)，所述连接板(401)的底端固定连接有收集斗(402)，所述收集斗(402)的两侧均固定连接有遮挡板(403)，且两个所述遮挡板(403)的顶端均与连接板(401)的底端固定连接。

2.根据权利要求1所述的一种自带清洁床底灰尘组件的新型家用床，其特征在于：所述遮挡板(403)的一侧固定连接有驱动电机(404)，所述驱动电机(404)的输出端通过联轴器固定连接有连接轴(405)，且连接轴(405)的一端贯穿至遮挡板(403)的一侧。

3.根据权利要求2所述的一种自带清洁床底灰尘组件的新型家用床，其特征在于：所述连接轴(405)外表面两端均转动连接有限位板(406)，且两个所述限位板(406)的顶端均与连接板(401)的底端固定连接，所述连接轴(405)的外表面且位于两个所述限位板(406)的相对侧之间固定连接有清理滚筒(407)。

4.根据权利要求1所述的一种自带清洁床底灰尘组件的新型家用床，其特征在于：所述传动机构(5)包括固定连接在床板(1)内壁的传动电机(501)，所述传动电机(501)的输出端通过联轴器固定连接有螺纹杆(502)，且螺纹杆(502)的一端与床板(1)的内壁转动连接，所述螺纹杆(502)的外表面螺纹连接有螺纹套(503)。

5.根据权利要求4所述的一种自带清洁床底灰尘组件的新型家用床，其特征在于：所述床板(1)的内壁且远离螺纹杆(502)的外表面固定连接有滑杆(504)，所述滑杆(504)的外表面滑动连接有滑块(505)，且滑块(505)与螺纹套(503)的底端均贯穿至床板(1)的底端，并与连接板(401)的顶端滑动连接。

技术总结
本技术公开了一种自带清洁床底灰尘组件的新型家用床，包括床板和固定连接在床板底端两侧的支撑腿，所述床板的顶端放置有床垫，本技术涉及家具技术领域。该自带清洁床底灰尘组件的新型家用床，通过在床板的底端设置清洁机构，通过启动驱动电机，驱动电机的输出端通过联轴器带动转轴配合清理滚筒，使其对床底进行清扫，再配合收集斗将清扫的垃圾灰尘进行收集，通过连接板配合传动机构，通过启动传动电机，传动电机的输出端通过联轴器带动螺纹杆配合螺纹套，使螺纹套配合连接板带动滑块配合滑杆，使螺纹套与滑杆配合带动连接板移动，由此带动清洁机构移动，使其对床底进行来回清扫，提高清理效率，保持床底的清洁度。

技术研发人员：钟扬坤
受保护的技术使用者：佛山市莫阿布家居有限公司
技术研发日：20221214
技术公布日：2024/1/13
