一种简易座椅托盘的制作方法

本技术涉及坐具领域，特别涉及一种简易座椅托盘。

背景技术：

1、随着经济社会的不断发展和生活水平的不断提高，人们把越来越多的精力都花在了对儿童的培养和呵护上，据调查，很多家庭都愿意给自己的孩子配一把舒适的儿童椅。而儿童椅的托盘是儿童椅的核心部件之一，当前市场上存在的儿童椅底盘大多功能单一，只是具有高度调节功能。并不具备坐深调节功能，这样不能满足儿童在不同成长阶段的需要，也就是说一把儿童椅只能适应儿童一个成长阶段的需要，这样不仅造成了资源的浪费，也给家庭增加了消费压力。

2、而现有的一些座深可调节的儿童椅，在托盘内另外设置座深调节机构，且托盘内的座深调节机构与气杆升降调节机构形成相互独立的两部分；这就导致托盘的长度和厚度增加，使得托盘体积较大；而儿童椅本身的大小与正常的办公椅相比体积较小；如果托盘的体积较大的话，会显得结构突兀且不够美观。

技术实现思路

1、本实用新型克服了上述现有技术中所存在的不足，提供了一种简易座椅托盘，托板是直接贴靠并滑动设置在底座的上端，使托板能够前后调节；且托板始终保持水平，使得连接后托盘整体的厚度接近于底座的厚度；且调节杆同时用于调节座深和高度，能够精简底座的内部结构，使得底座的尺寸能够设计的足够小，使托盘结构方正、小巧。

2、本实用新型的技术方案是这样实现的：

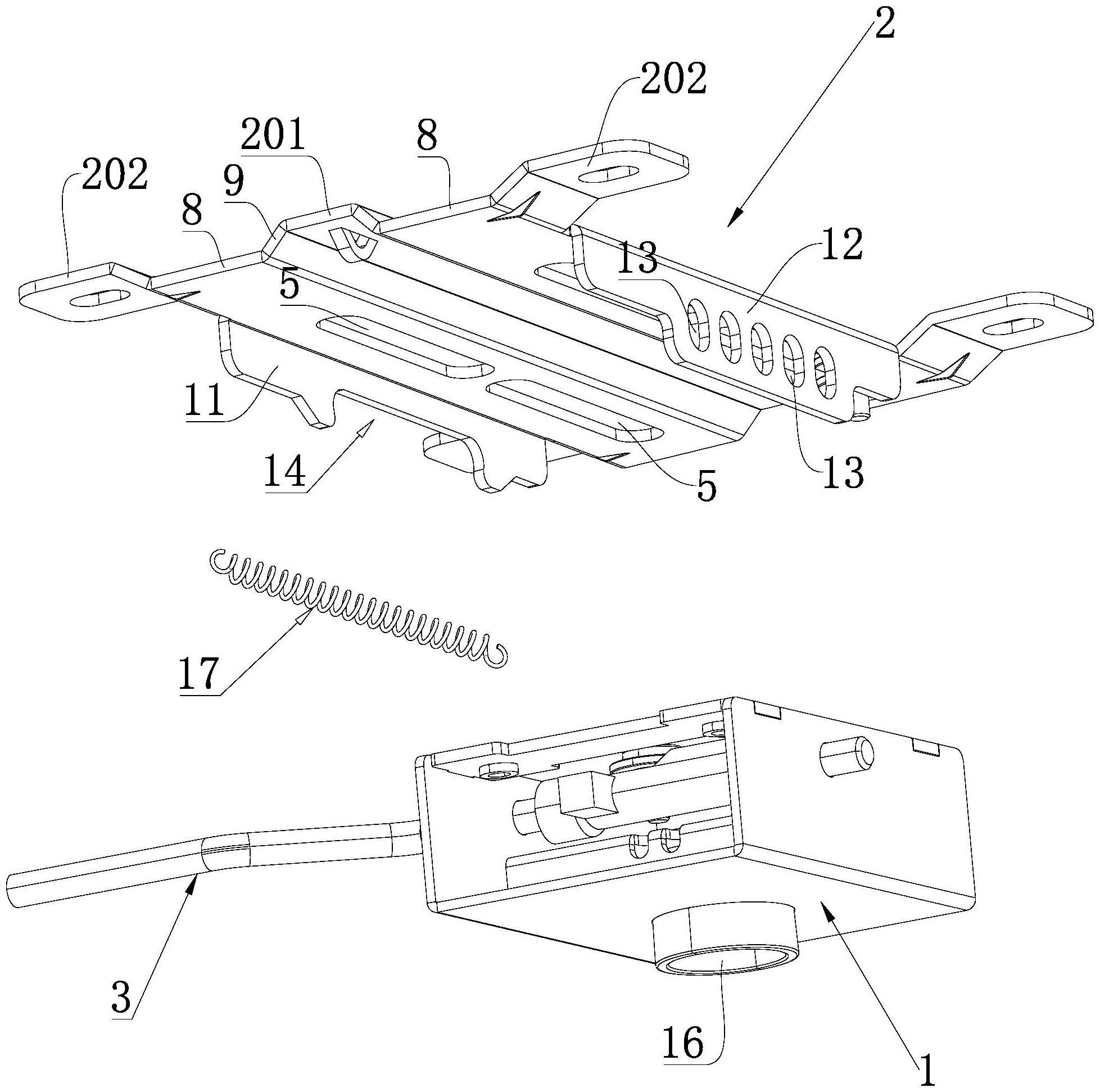

3、一种简易座椅托盘，包括底座、托板及调节杆；所述底座为“u”型结构；所述托板滑动设置在该底座的上端，在底座上端设有水平的滑动支撑板，所述托板与滑动支撑板上下贴靠且在两者之间设有滑动机构；滑动机构包括沿前后方向设置在托板上的滑槽以及纵向穿设在滑槽内并连接在滑动支撑板上的导销；所述调节杆沿左右方向依次穿设在底座和托板内；在托板两侧分别设有向下伸出的靠近调节杆的近端侧板以及远离调节杆的远端侧板；在远端侧板上沿前后方向设有间隔排布的锁定槽；调节杆能够左右移动以穿入或退出该锁定槽；在底座内设有气杆安装孔，调节杆位于底座内的部分连接有气杆阀门，且该气杆阀门与气杆安装孔在纵向空间内始终存在交集。

4、作为优选，所述托板包括位于中间位置水平的中间顶板以及位于两侧水平的座连接板；中间顶板与座连接板处于同一水平面；且中间顶板与任意一个座连接板之间形成呈“凹”状的下沉部，该下沉部包括水平的下面板以及分别位于下面板两侧的上斜段，所述滑槽设置在下面板上，且导销上端不超出于中间顶板。中间顶板与座连接板能够形成水平的座支撑面，有效支撑椅座；而下面板位于中间顶板的下方使导销上端不会超出中间顶板；从而在托板与滑动支撑板之间设置滑动机构的同时，不影响托板与椅座的连接，结构设计巧妙。且也能够减小托板与滑动支撑板的接触面积，减小摩擦力，使得滑动更加顺畅。

5、作为优选，所述导销为螺丝，滑动支撑板上预设有连接孔；该螺丝从上往下穿设在滑槽内并连接在连接孔内。采用螺丝连接更加方便。

6、作为优选，在所述螺丝与托板之间设有直径大于导槽宽度的垫片；在所述的托板与滑动支撑板之间设有直径大于导槽宽度垫片。还能够进一步消除托板2与底座1之间的间隙，避免托板2滑移时发生晃动。

7、作为优选，所述近端侧板上设有用于避让调节杆活动的避让槽；该避让槽的下端敞开。减小重量，使托板结构简单。

8、作为优选，所述底座的宽度介于5-10cm之间。仅通过控制调节杆能够进行座深调节和高度调节；从而精简了底座的内部结构，使得底座的尺寸能够设计的足够小。

9、作为优选，所述底座的高度介于2-5cm之间。托板是直接贴靠并滑动设置在底座的上端，且托板始终保持水平，使得连接后托盘整体的厚度接近于底座的厚度；使托盘结构方正、小巧。

10、作为优选，还包括沿前后方向设置的复位弹簧，该弹簧的一端连接在托板上，弹簧的另一端连接在底座上。

11、采用了上述技术方案的本实用新型的设计出发点、理念及有益效果是：

12、本实用新型的简易座椅托盘，所述托板是直接贴靠并滑动设置在底座的上端，使得托板能够前后滑动；且托板始终保持水平，使得连接后托盘整体的厚度接近于底座的厚度，不会进一步增加。其次，通过控制调节杆插拔能够控制托板滑动锁定及解锁以对座深进行调节；控制调节杆转动能够控制气杆升降，调节方便；从而将控制结构集中设置，精简了底座的内部结构，使得底座的尺寸能够设计的足够小；使得采用本实用新型结构的托盘，具有座深调节功能和高度调节功能的同时；托盘结构能够设置的方正、小巧，结构十分美观。

技术特征：

1.一种简易座椅托盘，其特征在于：包括底座、托板及调节杆；所述底座为“u”型结构；所述托板滑动设置在该底座的上端，在底座上端设有水平的滑动支撑板，所述托板与滑动支撑板上下贴靠且在两者之间设有滑动机构；滑动机构包括沿前后方向设置在托板上的滑槽以及纵向穿设在滑槽内并连接在滑动支撑板上的导销；所述调节杆沿左右方向依次穿设在底座和托板内；在托板两侧分别设有向下伸出的靠近调节杆的近端侧板以及远离调节杆的远端侧板；在远端侧板上沿前后方向设有间隔排布的锁定槽；调节杆能够左右移动以穿入或退出该锁定槽；在底座内设有气杆安装孔，调节杆位于底座内的部分连接有气杆阀门，且该气杆阀门与气杆安装孔在纵向空间内始终存在交集。

2.根据权利要求1所述的简易座椅托盘，其特征在于：所述托板包括位于中间位置水平的中间顶板以及位于两侧水平的座连接板；中间顶板与座连接板处于同一水平面；且中间顶板与任意一个座连接板之间形成呈“凹”状的下沉部，该下沉部包括水平的下面板以及分别位于下面板两侧的上斜段，所述滑槽设置在下面板上，且导销上端不超出于中间顶板。

3.根据权利要求2所述的简易座椅托盘，其特征在于：所述导销为螺丝，滑动支撑板上预设有连接孔；该螺丝从上往下穿设在滑槽内并连接在连接孔内。

4.根据权利要求3所述的简易座椅托盘，其特征在于：在所述螺丝与托板之间设有直径大于导槽宽度的垫片；在所述的托板与滑动支撑板之间设有直径大于导槽宽度垫片。

5.根据权利要求1所述的简易座椅托盘，其特征在于：所述近端侧板上设有用于避让调节杆活动的避让槽；该避让槽的下端敞开。

6.根据权利要求1所述的简易座椅托盘，其特征在于：所述底座的宽度介于5-10cm之间。

7.根据权利要求1所述的简易座椅托盘，其特征在于：所述底座的高度介于2-5cm之间。

8.根据权利要求1所述的简易座椅托盘，其特征在于：还包括沿前后方向设置的复位弹簧，该弹簧的一端连接在托板上，弹簧的另一端连接在底座上。

技术总结
本技术公开了一种简易座椅托盘，包括底座、托板及调节杆；底座为“U”型结构；所述托板滑动设置在该底座的上端，在底座上端设有水平的滑动支撑板，所述托板与滑动支撑板上下贴靠且在两者之间设有滑动机构；滑动机构包括沿前后方向设置在托板上的滑槽以及纵向穿设在滑槽内并连接在滑动支撑板上的导销；所述调节杆沿左右方向依次穿设在底座和托板内；在托板两侧分别设有向下伸出的靠近调节杆的近端侧板以及远离调节杆的远端侧板；在远端侧板上沿前后方向设有间隔排布的锁定槽；调节杆能够左右移动以穿入或退出该锁定槽；在底座内设有气杆安装孔，调节杆位于底座内的部分连接有气杆阀门，且该气杆阀门与气杆安装孔在纵向空间内始终存在交集。

技术研发人员：朱月新
受保护的技术使用者：浙江凯米熊科技有限公司
技术研发日：20221215
技术公布日：2024/1/11
