安装有自动卷帘门的护罩的制作方法

本技术涉及洁净室，特别是涉及一种安装有自动卷帘门的护罩。

背景技术：

1、洁净室(在行业内也称作护罩)是指将一定空间范围内空气中的微粒子、有害空气、细菌等污染物排除，并将室内温度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内，而所给予特别设计的房间。亦即是不论外在之空气条件如何变化，其室内均能俱有维持原先所设定要求之洁净度、温湿度及压力等性能之特性。

2、通常，洁净室会设置自动卷帘门，通过设置自动卷帘门来实现对内部空间的封闭以及方便人员的进出。

3、由于对洁净室的管理要求较高，自动卷帘门不能被随意启动，只有车间人员输入特定指令才能实现启动，然而，这种指令又不能太过于复杂，否则也会给管理带来很大的不便。

4、因此，如何设计一种安装有自动卷帘门的护罩，车间人员只有通过输入特定的且相对简单的指令，才能实现自动卷帘门的启动，这是需要解决的技术问题。

技术实现思路

1、本实用新型的目的是克服现有技术中的不足之处，提供一种安装有自动卷帘门的护罩，车间人员只有通过输入特定的且相对简单的指令，才能实现自动卷帘门启动。

2、本实用新型的目的是通过以下技术方案来实现的：

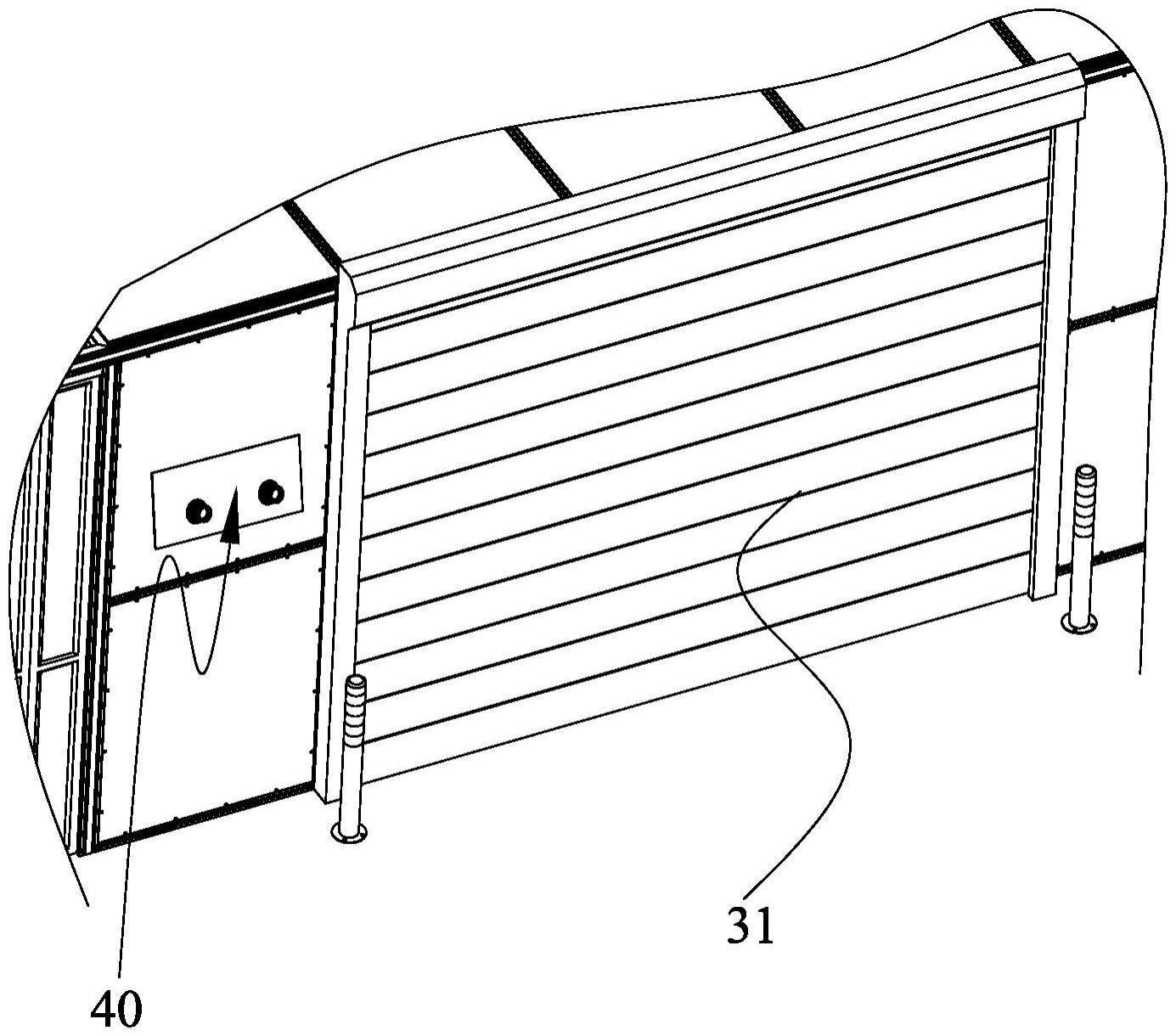

3、一种安装有自动卷帘门的护罩，包括框架及安装于所述框架上的自动卷帘门；所述自动卷帘门包括卷帘门本体及与所述卷帘门本体驱动连接的驱动装置；

4、所述安装有自动卷帘门的护罩还包括安装于所述框架上的开关指令输入器；所述开关指令输入器包括：基座、摇摆式滑板、第一按钮、第二按钮；

5、所述摇摆式滑板可转动且可滑动地设于所述基座上，所述摇摆式滑板与所述基座之间设有弹性件，所述弹性件用于使得所述摇摆式滑板转动复位及滑动复位；所述第一按钮及所述第二按钮活动插接于所述基座上并分别位于所述摇摆式滑板的两端，所述摇摆式滑板的两端分别具有第一斜坡和第二斜坡，所述第一按钮的一端压持于所述第一斜坡上，所述第二按钮的一端压持于所述第二斜坡上；所述基座上开设有第一卡槽和第二卡槽，所述第一卡槽和所述第二卡槽分别位于所述摇摆式滑板的两端；

6、所述摇摆式滑板上设有触发杆，所述触发杆与所述驱动装置的开关抵持或分离。

7、在其中一个实施例中，所述弹性件为圆柱弹簧。

8、在其中一个实施例中，所述圆柱弹簧套接于所述触发杆上，所述圆柱弹簧的一端与所述摇摆式滑板连接，所述圆柱弹簧的另一端与所述基座连接。

9、在其中一个实施例中，所述摇摆式滑板上设有滑动引导凸块，所述基座上开设有与所述滑动引导凸块配合的滑动引导凹槽。

10、在其中一个实施例中，所述基座上设有第一限位块和第二限位块，所述滑动引导凸块滑动限位于所述第一限位块和所述第二限位块之间。

11、在其中一个实施例中，所述第一限位块上开设有套接孔，所述触发杆穿设于所述套接孔。

12、在其中一个实施例中，所述安装有自动卷帘门的护罩还包括设于所述基座上的面板。

13、在其中一个实施例中，所述面板上设有第一保护套和第二保护套；所述第一按钮的端头收容于所述第一保护套内，所述第二按钮的端头收容于所述第二保护套内。

14、本实用新型的一种安装有自动卷帘门的护罩，车间人员只有通过输入特定的且相对简单的指令，才能实现自动卷帘门启动。

技术特征：

1.一种安装有自动卷帘门的护罩，其特征在于，包括框架及安装于所述框架上的自动卷帘门；所述自动卷帘门包括卷帘门本体及与所述卷帘门本体驱动连接的驱动装置；

2.根据权利要求1所述的安装有自动卷帘门的护罩，其特征在于，所述弹性件为圆柱弹簧。

3.根据权利要求2所述的安装有自动卷帘门的护罩，其特征在于，所述圆柱弹簧套接于所述触发杆上，所述圆柱弹簧的一端与所述摇摆式滑板连接，所述圆柱弹簧的另一端与所述基座连接。

4.根据权利要求1所述的安装有自动卷帘门的护罩，其特征在于，所述摇摆式滑板上设有滑动引导凸块，所述基座上开设有与所述滑动引导凸块配合的滑动引导凹槽。

5.根据权利要求4所述的安装有自动卷帘门的护罩，其特征在于，所述基座上设有第一限位块和第二限位块，所述滑动引导凸块滑动限位于所述第一限位块和所述第二限位块之间。

6.根据权利要求5所述的安装有自动卷帘门的护罩，其特征在于，所述第一限位块上开设有套接孔，所述触发杆穿设于所述套接孔。

7.根据权利要求1所述的安装有自动卷帘门的护罩，其特征在于，所述安装有自动卷帘门的护罩还包括设于所述基座上的面板。

8.根据权利要求7所述的安装有自动卷帘门的护罩，其特征在于，所述面板上设有第一保护套和第二保护套；所述第一按钮的端头收容于所述第一保护套内，所述第二按钮的端头收容于所述第二保护套内。

技术总结
本技术公开了一种安装有自动卷帘门的护罩，包括框架及自动卷帘门。自动卷帘门包括卷帘门本体及驱动装置。护罩还包括安装于框架上的开关指令输入器。开关指令输入器包括：基座、摇摆式滑板、第一按钮、第二按钮；摇摆式滑板可转动且可滑动地设于基座上，摇摆式滑板与基座之间设有弹性件；第一按钮及第二按钮活动插接于基座上，摇摆式滑板的两端分别具有第一斜坡和第二斜坡，第一按钮压持于第一斜坡上，第二按钮压持于第二斜坡上；基座上开设有第一卡槽和第二卡槽；摇摆式滑板上设有触发杆，触发杆与驱动装置的开关抵持或分离。本技术的护罩，车间人员只有通过输入特定的且相对简单的指令，才能实现自动卷帘门启动。

技术研发人员：尹为彬,杨胜,刘烈华,岑成,黄剑锋
受保护的技术使用者：惠州市国晶科技有限公司
技术研发日：20221221
技术公布日：2024/1/12
