一种空气炸锅内部风循环系统的制作方法

本技术涉及空气炸锅，具体为一种空气炸锅内部风循环系统。

背景技术：

1、空气炸锅主要是利用空气替代原本煎锅里的热油借助对流机制、通过机械风扇使热气在食物周围高速循环来烹饪食物。在这个过程中，空气炸锅通过美拉德反应以及焦糖化的褐变反应，令食物产生脆皮层，使食材达到近似油炸的效果。

2、但是空气炸锅在使用中其底座与其外壳的散热效果较差，只是单一地通过一个出风口进行空气循环，使其进行散热，导致其散热效果较差，从而在对食物进行取放时，容易导致人手烫伤，从而不方便进行使用，中国实用新型cn206044410u公开了一种用于空气炸锅的冷风循环结构，该冷风循环系统能够减少热量散失，从而进行节能，但是该空气炸锅在使用中只是单一地通过一个出风口进行散热，导致散热效率较慢，在对食物进行取放时容易烫伤，从而不方便进行使用。

3、所以我们提出了一种空气炸锅内部风循环系统，以便于解决上述中提出的问题。

技术实现思路

1、本实用新型的目的在于提供一种空气炸锅内部风循环系统，以解决上述背景技术提出的但是空气炸锅在使用中其底座与其外壳的散热效果较差，只是单一地通过一个出风口进行空气循环，使其进行散热，导致其散热效果较差，从而在对食物进行取放时，容易导致人手烫伤，从而不方便进行使用的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种空气炸锅内部风循环系统，包括空气炸锅主体、把手和置物篮，所述空气炸锅主体外侧连接有把手，所述空气炸锅主体内部设置有置物篮，所述空气炸锅主体上端安装有操作按钮，所述空气炸锅主体上端设置有进风口，所述空气炸锅主体外侧安装有显示表，所述显示表上端设置有第一出风口，所述空气炸锅主体下端连接有底座，且底座下端连接有支撑腿，所述底座上开设有第二出风口，所述空气炸锅主体内部设置有侧罩，且侧罩上端连接有电机罩。

3、优选的，所述置物篮与底座的连接方式为活动连接，且置物篮在底座上构成移动结构，同时底座通过螺栓安装在空气炸锅主体下端。

4、优选的，所述进风口处于空气炸锅主体的上端，且进风口在空气炸锅主体上的个数设置有两个，同时第一出风口与空气炸锅主体内部所联通。

5、优选的，所述第二出风口在底座上的个数设置有四组，且底座内部设置有加热机构，并且电机罩处于底座的正上方，同时置物篮处于底座的正上方。

6、优选的，所述空气炸锅主体内部设置有前内罩。

7、优选的，所述前内罩与把手通过螺栓相连接，且置物篮通过前内罩与把手相连接，并且前内罩与空气炸锅主体的连接方式为活动连接。

8、与现有技术相比，本实用新型的有益效果是：该空气炸锅内部风循环系统；

9、设置有第一出风口，通过空气炸锅主体内部电机能够使外界的冷风通过进风口进行风循环，从而能够使空气炸锅主体温度降低，之后热风将会通过第一出风口与第二出风口排出，使其方便进行散热，避免在对食物进行取放时，导致人手烫伤，而且设置多组出风口，使其散热效果更强，从而更加方便进行使用。

技术特征：

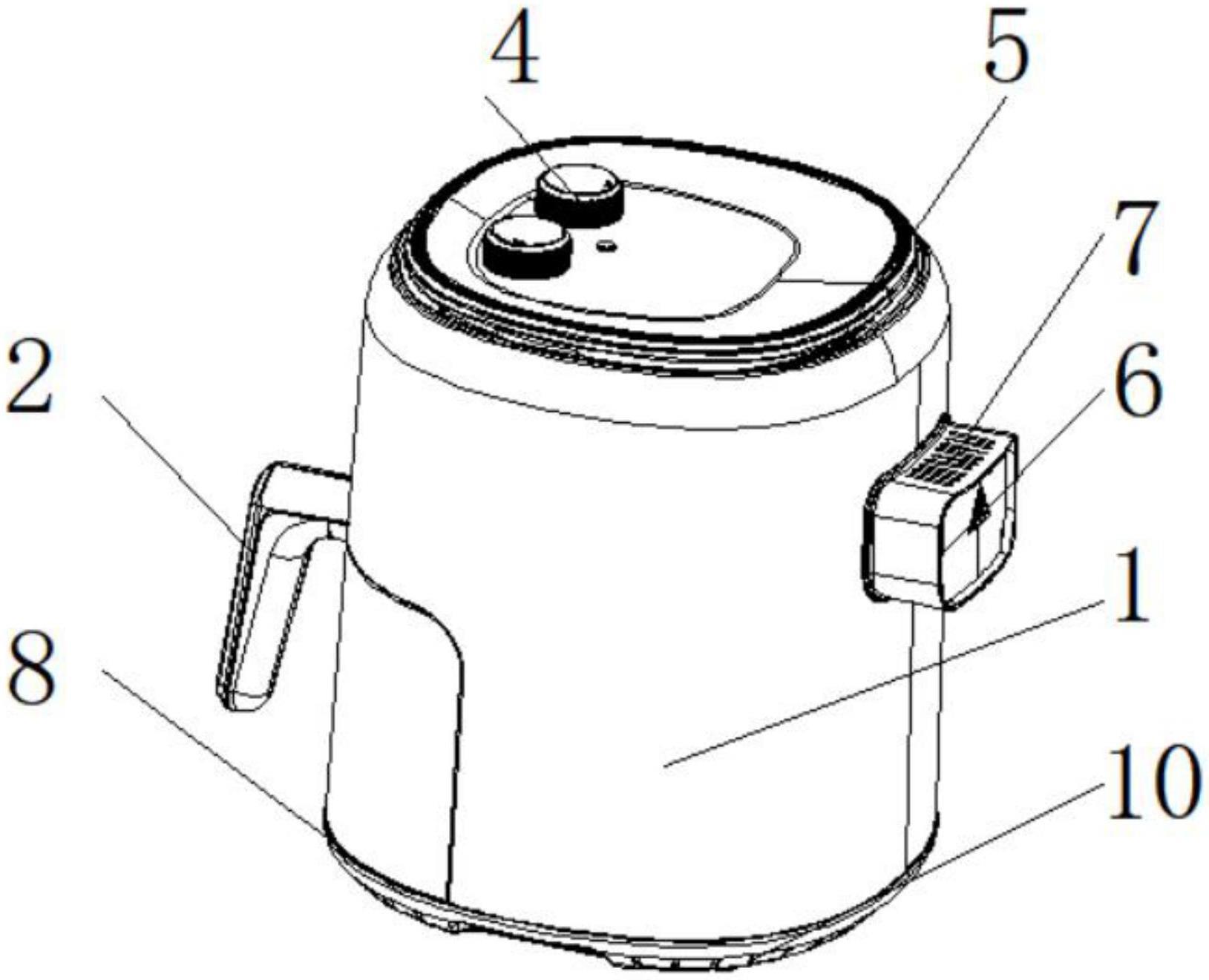

1.一种空气炸锅内部风循环系统，包括空气炸锅主体(1)、把手(2)和置物篮(3)，其特征在于：所述空气炸锅主体(1)外侧连接有把手(2)，所述空气炸锅主体(1)内部设置有置物篮(3)，所述空气炸锅主体(1)上端安装有操作按钮(4)，所述空气炸锅主体(1)上端设置有进风口(5)，所述空气炸锅主体(1)外侧安装有显示表(6)，所述显示表(6)上端设置有第一出风口(7)，所述空气炸锅主体(1)下端连接有底座(8)，且底座(8)下端连接有支撑腿(9)，所述底座(8)上开设有第二出风口(10)，所述空气炸锅主体(1)内部设置有侧罩(11)，且侧罩(11)上端连接有电机罩(12)。

2.根据权利要求1所述的一种空气炸锅内部风循环系统，其特征在于：所述置物篮(3)与底座(8)的连接方式为活动连接，且置物篮(3)在底座(8)上构成移动结构，同时底座(8)通过螺栓安装在空气炸锅主体(1)下端。

3.根据权利要求1所述的一种空气炸锅内部风循环系统，其特征在于：所述进风口(5)处于空气炸锅主体(1)的上端，且进风口(5)在空气炸锅主体(1)上的个数设置有两个，同时第一出风口(7)与空气炸锅主体(1)内部所联通。

4.根据权利要求1所述的一种空气炸锅内部风循环系统，其特征在于：所述第二出风口(10)在底座(8)上的个数设置有四组，且底座(8)内部设置有加热机构，并且电机罩(12)处于底座(8)的正上方，同时置物篮(3)处于底座(8)的正上方。

5.根据权利要求1所述的一种空气炸锅内部风循环系统，其特征在于：所述空气炸锅主体(1)内部设置有前内罩(13)。

6.根据权利要求5所述的一种空气炸锅内部风循环系统，其特征在于：所述前内罩(13)与把手(2)通过螺栓相连接，且置物篮(3)通过前内罩(13)与把手(2)相连接，并且前内罩(13)与空气炸锅主体(1)的连接方式为活动连接。

技术总结
本技术公开了一种空气炸锅内部风循环系统，包括空气炸锅主体、把手和置物篮，所述空气炸锅主体外侧连接有把手，所述空气炸锅主体内部设置有置物篮，所述空气炸锅主体上端安装有操作按钮，所述空气炸锅主体上端设置有进风口，所述底座上开设有第二出风口，所述空气炸锅主体内部设置有侧罩，且侧罩上端连接有电机罩。该空气炸锅内部风循环系统，设置有第一出风口，通过空气炸锅主体内部电机能够使外界的冷风通过进风口进行风循环，从而能够使空气炸锅主体温度降低，之后热风将会通过第一出风口与第二出风口排出，使其方便进行散热，避免在对食物进行取放时，导致人手烫伤，而且设置多组出风口，使其散热效果更强，从而更加方便进行使用。

技术研发人员：杨桃
受保护的技术使用者：中山市米诺小家电有限公司
技术研发日：20221228
技术公布日：2024/1/11
