一种快拆式设计洗地机地刷结构的制作方法

本技术涉及洗地机地刷，尤其涉及一种快拆式设计洗地机地刷结构。

背景技术：

1、家用洗地机结构主要包括洗地机主体和地刷，洗地机主体上设有水箱(以向滚筒进行供水)和污水箱(以收集污水)；还设有控制器、喷液装置、用于控制滚筒的滚筒电机、抽吸装置和用于控制抽吸装置的主机电机。地刷内主要设有用于清洗地面的滚筒和导流通道。

2、洗地机的地刷上会采用履带式抹布来清洁地面。如中国专利cn202220607707.9中公开了一种高效地面清洁机，包括主机以及活动连接于主机底部的地刷；地刷包括壳体，壳体设有与主机连接的连接头以及位于前端安装滚刷的滚刷腔，采用履带形滚刷组件。

3、现有采用履带式抹布的洗地机地刷中，履带式抹布拆卸较为困难，拆卸过程繁琐，导致抹布不易清洁。

技术实现思路

1、本实用新型的目的在于：提供一种快拆式设计洗地机地刷结构，便于快速实现履带式抹布的拆卸和安装，便于清洁。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种快拆式设计洗地机地刷结构，包括：地刷本体、主动辊轮、主动轮固定架、从动辊轮、从动轮固定架和履带式抹布，主动辊轮可转动的安装在地刷本体上，地刷本体上设置有支撑杆，主动轮固定架可拆卸的安装在支撑杆上，主动辊轮一端接触主动轮固定架，主动轮固定架上设置有第一磁铁，从动辊轮一端插接在连接头上，连接头可转动的安装在地刷本体上，连接头上设置有第二磁铁，从动辊轮的端面上设置有位置对应第二磁铁的第三磁铁，从动辊轮一端设置有从动轮固定架，从动辊轮可转动的安装在从动轮固定架上，从动轮固定架上上设置有位置对应第一磁铁的第四磁铁，履带式抹布围绕在主动辊轮和从动辊轮上。

3、作为上述技术方案的进一步描述：

4、主动轮固定架上设置有通孔，主动辊轮穿设于通孔，通孔的内壁上设置有沿自身周向布置的若干个滚轮，滚轮的表面接触主动辊轮的侧壁。

5、作为上述技术方案的进一步描述：

6、滚轮的数量为4个。

7、作为上述技术方案的进一步描述：

8、主动轮固定架上设置有用于安装第一磁铁的安装槽，安装槽的底面上设置有沉头孔，沉头孔内设置有紧固件，主动轮固定架通过紧固件固定安装在支撑杆上。

9、作为上述技术方案的进一步描述：

10、主动轮固定架背面设置有至少一个插接板，支撑杆的端面上设置有位置对应插接板的插槽。

11、作为上述技术方案的进一步描述：

12、安装槽的侧壁上设置有周向布置的若干个缺口。

13、作为上述技术方案的进一步描述：

14、履带式抹布的内壁上设置有同步带，主动辊轮上设置有沿外周环绕的若干个第一凹槽，第一凹槽用于与同步带啮合，从动辊轮上设置有沿外周环绕的若干个第二凹槽，第二凹槽用于与同步带啮合。

15、综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

16、1、本实用新型中，拆卸履带式抹布时，从地刷本体的侧面抽出从动辊轮，之后拆卸履带式抹布。安装履带式抹布时，先将履带式抹布套装在主动辊轮上，然后将从动辊轮插入。从动辊轮位置通过从动轮固定架和连接头固定，从动辊轮一端通过第三磁铁吸附固定在连接头的第二磁铁上、另一端通过第四磁铁吸附固定在主动轮固定架的第一磁铁上，避免从动辊轮脱落，履带式抹布通过主动辊轮、从动辊轮张紧。从动辊轮通过磁铁吸附固定，便于快速实现拆装，从而快速实现履带式抹布的拆卸和安装，便于清洁抹布。

技术特征：

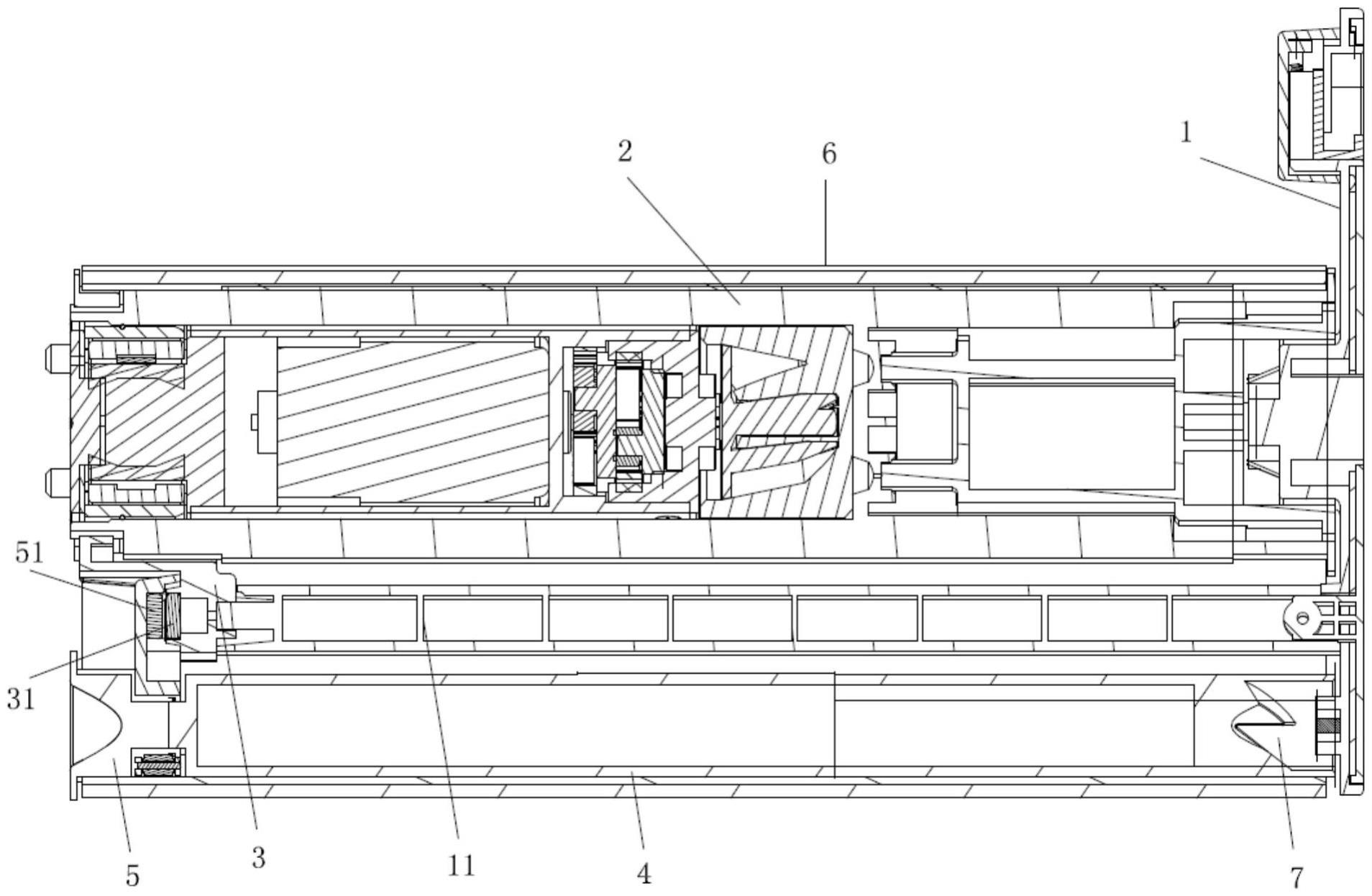

1.一种快拆式设计洗地机地刷结构，其特征在于，包括：地刷本体(1)、主动辊轮(2)、主动轮固定架(3)、从动辊轮(4)、从动轮固定架(5)和履带式抹布(6)，所述主动辊轮(2)可转动的安装在所述地刷本体(1)上，所述地刷本体(1)上设置有支撑杆(11)，所述主动轮固定架(3)可拆卸的安装在所述支撑杆(11)上，所述主动辊轮(2)一端接触所述主动轮固定架(3)，所述主动轮固定架(3)上设置有第一磁铁(31)，所述从动辊轮(4)一端插接在连接头(7)上，所述连接头(7)可转动的安装在所述地刷本体(1)上，所述连接头(7)上设置有第二磁铁(71)，所述从动辊轮(4)的端面上设置有位置对应所述第二磁铁(71)的第三磁铁，所述从动辊轮(4)一端设置有所述从动轮固定架(5)，所述从动辊轮(4)可转动的安装在所述从动轮固定架(5)上，所述从动轮固定架(5)上设置有位置对应所述第一磁铁(31)的第四磁铁(51)，所述履带式抹布(6)围绕在所述主动辊轮(2)和所述从动辊轮(4)上。

2.根据权利要求1所述的一种快拆式设计洗地机地刷结构，其特征在于，所述主动轮固定架(3)上设置有通孔(32)，所述主动辊轮(2)穿设于所述通孔(32)，所述通孔(32)的内壁上设置有沿自身周向布置的若干个滚轮(321)，所述滚轮(321)的表面接触所述主动辊轮(2)的侧壁。

3.根据权利要求2所述的一种快拆式设计洗地机地刷结构，其特征在于，所述滚轮(321)的数量为4个。

4.根据权利要求1所述的一种快拆式设计洗地机地刷结构，其特征在于，所述主动轮固定架(3)上设置有用于安装所述第一磁铁(31)的安装槽(33)，所述安装槽(33)的底面上设置有沉头孔(331)，所述沉头孔(331)内设置有紧固件，所述主动轮固定架(3)通过所述紧固件固定安装在所述支撑杆(11)上。

5.根据权利要求4所述的一种快拆式设计洗地机地刷结构，其特征在于，所述主动轮固定架(3)背面设置有至少一个插接板，所述支撑杆(11)的端面上设置有位置对应所述插接板的插槽(111)。

6.根据权利要求4所述的一种快拆式设计洗地机地刷结构，其特征在于，所述安装槽(33)的侧壁上设置有周向布置的若干个缺口(332)。

7.根据权利要求1所述的一种快拆式设计洗地机地刷结构，其特征在于，所述履带式抹布(6)的内壁上设置有同步带(61)，所述主动辊轮(2)上设置有沿外周环绕的若干个第一凹槽(21)，所述第一凹槽(21)用于与所述同步带(61)啮合，所述从动辊轮(4)上设置有沿外周环绕的若干个第二凹槽(41)，所述第二凹槽(41)用于与所述同步带(61)啮合。

技术总结
本技术公开了一种快拆式设计洗地机地刷结构，包括：地刷本体、主动辊轮、主动轮固定架、从动辊轮、从动轮固定架和履带式抹布，主动辊轮可转动的安装在地刷本体上，主动轮固定架上设置有第一磁铁，从动辊轮一端插接在连接头上，连接头可转动的安装在地刷本体上，连接头上设置有第二磁铁，从动辊轮的端面上设置有位置对应第二磁铁的第三磁铁，从动辊轮一端设置有从动轮固定架，从动辊轮可转动的安装在从动轮固定架上，从动轮固定架上上设置有位置对应第一磁铁的第四磁铁，履带式抹布围绕在主动辊轮和从动辊轮上。本技术相较于现有技术，便于快速实现履带式抹布的拆卸和安装，便于清洁。
