内置窗帘式节能窗户的制作方法

本技术涉及窗户，特别是涉及内置窗帘式节能窗户。

背景技术：

1、节能窗，具有良好的气密性和保温隔热性能的窗户，为建筑物围护结构节能的关键部位，现有的节能窗户基本上已经能够满足日常的使用需求，但仍有一些不足之处需要改进。

2、而市面上现有的节能窗为了更好地遮光，通常需要搭配外置的窗帘，但是裸露在外部的窗帘不仅需要人为手动进行调整，还容易让宠物抓挠窗帘，为此我们提出内置窗帘式节能窗户以解决上述问题。

技术实现思路

1、为了克服现有技术的不足，本实用新型提供内置窗帘式节能窗户，以解决上述背景技术中提出的问题。

2、为解决上述技术问题，本实用新型提供如下技术方案：内置窗帘式节能窗户，包括窗户本体，所述窗户本体两侧皆安装有收纳壳，两组所述收纳壳之间安装有固定套，所述固定套内安装有滑杆，所述滑杆外部套设有多组套环，所述套环底端安装有折叠窗帘，所述窗户本体顶端通过驱动组件连接于套环。

3、作为本实用新型的一种优选技术方案，所述驱动组件包括固定座、双向螺纹杆、驱动电机、螺纹套筒和连接支架，所述收纳壳顶端固定有固定座，所述固定座内转动连接有双向螺纹杆，所述固定座端部安装有驱动电机，所述驱动电机的输出端连接于双向螺纹杆的端部，所述双向螺纹杆外部螺纹连接有两组螺纹套筒，所述螺纹套筒外部连接有两组连接支架，所述固定套顶端开设有开口，所述连接支架底端与套环相连接。

4、作为本实用新型的一种优选技术方案，所述收纳壳顶端固定有太阳能板，所述太阳能板延伸至收纳壳外部。

5、作为本实用新型的一种优选技术方案，所述套环内径与滑杆外径相同，所述套环与滑杆呈滑动连接。

6、作为本实用新型的一种优选技术方案，所述双向螺纹杆两端设置有方向相反的两组外螺纹。

7、作为本实用新型的一种优选技术方案，所述驱动电机通过导线与太阳能板和外界控制开关形成电连接。

8、与现有技术相比，本实用新型能达到的有益效果是：

9、1、通过在窗户本体两端设置的收纳壳，可拉动折叠窗帘，让折叠窗帘带动套环沿固定套内的滑杆进行滑动，让折叠窗帘能够折叠进入收纳壳内部，从而让收纳壳对收纳状态的折叠窗帘起到保护作用，避免了宠物对折叠窗帘进行抓挠，有效提高了折叠窗帘的使用寿命；

10、2、通过设置的固定套、滑杆、套环、折叠窗帘、固定座、双向螺纹杆、驱动电机、螺纹套筒、连接支架和开口的相互配合，可启动驱动电机，让驱动电机带动双向螺纹杆进行转动，让两组螺纹套筒在螺纹的作用下带动两组连接支架进行移动，让两组连接支架带动套环沿滑杆表面进行滑动，让套环带动折叠窗帘能够快速进行打开或关闭，有效提高了装置使用时的便捷性。

技术特征：

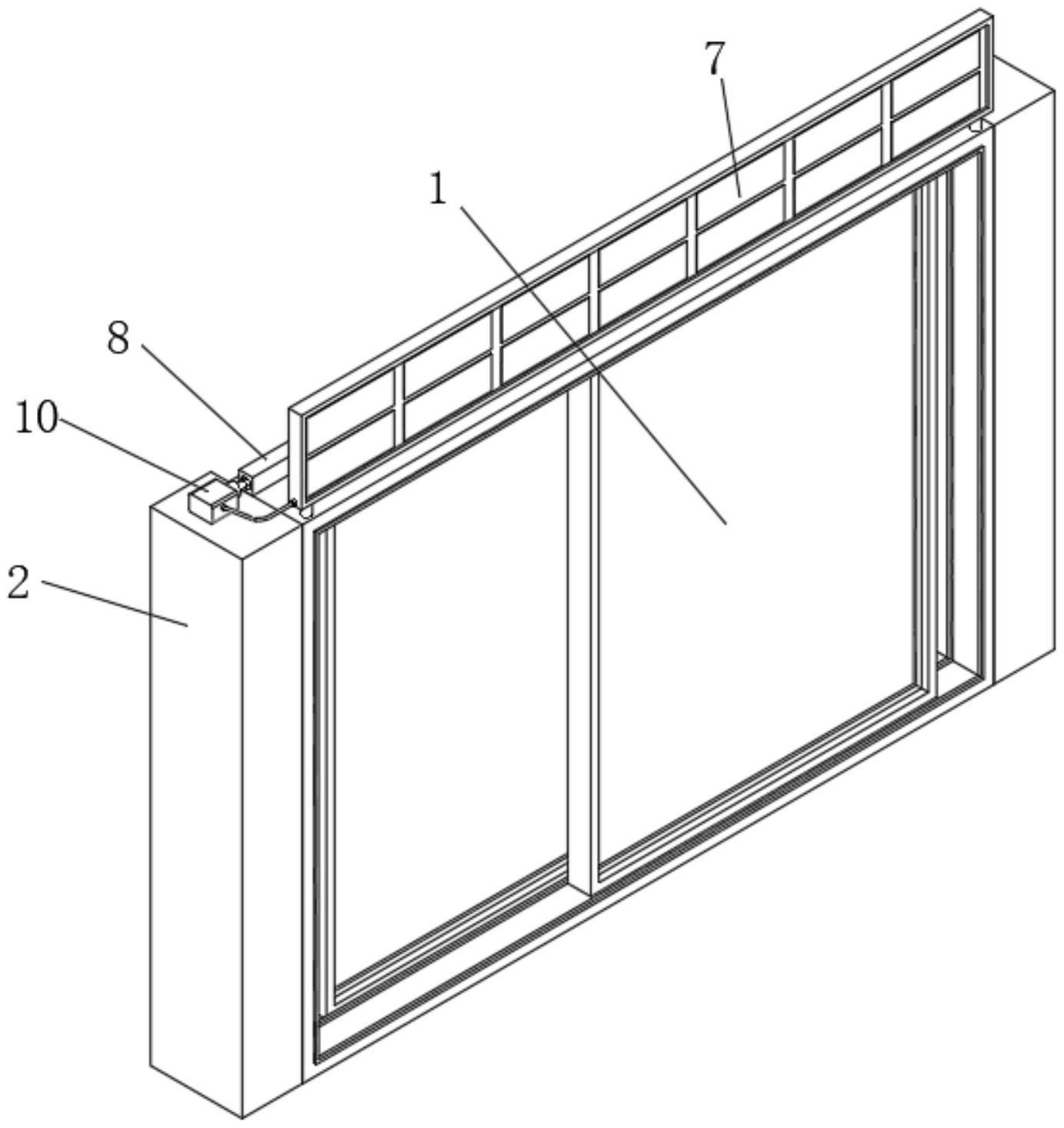

1.内置窗帘式节能窗户，包括窗户本体(1)，其特征在于：所述窗户本体(1)两侧皆安装有收纳壳(2)，两组所述收纳壳(2)之间安装有固定套(3)，所述固定套(3)内安装有滑杆(4)，所述滑杆(4)外部套设有多组套环(5)，所述套环(5)底端安装有折叠窗帘(6)，所述窗户本体(1)顶端通过驱动组件连接于套环(5)。

2.根据权利要求1所述的内置窗帘式节能窗户，其特征在于：所述驱动组件包括固定座(8)、双向螺纹杆(9)、驱动电机(10)、螺纹套筒(11)和连接支架(12)，所述收纳壳(2)顶端固定有固定座(8)，所述固定座(8)内转动连接有双向螺纹杆(9)，所述固定座(8)端部安装有驱动电机(10)，所述驱动电机(10)的输出端连接于双向螺纹杆(9)的端部，所述双向螺纹杆(9)外部螺纹连接有两组螺纹套筒(11)，所述螺纹套筒(11)外部连接有两组连接支架(12)，所述固定套(3)顶端开设有开口(13)，所述连接支架(12)底端与套环(5)相连接。

3.根据权利要求2所述的内置窗帘式节能窗户，其特征在于：所述收纳壳(2)顶端固定有太阳能板(7)，所述太阳能板(7)延伸至收纳壳(2)外部。

4.根据权利要求1所述的内置窗帘式节能窗户，其特征在于：所述套环(5)内径与滑杆(4)外径相同，所述套环(5)与滑杆(4)呈滑动连接。

5.根据权利要求2所述的内置窗帘式节能窗户，其特征在于：所述双向螺纹杆(9)两端设置有方向相反的两组外螺纹。

6.根据权利要求2所述的内置窗帘式节能窗户，其特征在于：所述驱动电机(10)通过导线与太阳能板(7)和外界控制开关形成电连接。

技术总结
本技术公开了内置窗帘式节能窗户，包括窗户本体，所述窗户本体两侧皆安装有收纳壳，两组所述收纳壳之间安装有固定套，所述固定套内安装有滑杆，所述滑杆外部套设有多组套环，所述套环底端安装有折叠窗帘，所述窗户本体顶端通过驱动组件连接于套环，通过在窗户本体两端设置的收纳壳，可拉动折叠窗帘，让折叠窗帘带动套环沿固定套内的滑杆进行滑动，让折叠窗帘能够折叠进入收纳壳内部，从而让收纳壳对收纳状态的折叠窗帘起到保护作用，可启动驱动电机，让驱动电机带动双向螺纹杆进行转动，让两组螺纹套筒在螺纹的作用下带动两组连接支架进行移动，让两组连接支架带动套环沿滑杆表面进行滑动，让套环带动折叠窗帘能够快速进行打开或关闭。

技术研发人员：孔愧生,洪冬宝,夷晓莉
受保护的技术使用者：江苏德立节能科技有限公司
技术研发日：20221229
技术公布日：2024/1/12
