一种可以调节角度的挂墙支架的制作方法

本技术涉及室内装饰辅助工具领域，具体涉及一种可以调节角度的挂墙支架。

背景技术：

1、挂墙支架是一种能够将物体固定在墙体上的支架，其支架主要固定在墙体上，现有结婚照、亲子照、山水画等纸质图片，需要使用相框裱起，现有的相框背部四角通常开有挂接孔，需要预先在墙体上钉上钉子，但是预先在墙体上钉上钉子，难以将钉子与相框预留的孔对应，且相框挂接在墙体上后容易产生角度偏移，而钉子是提前钉在墙体上的，还需要进行拆除重新对相框角度调整，为此我们需要一种可以调节角度的挂墙支架，以便于调节相框的角度。

技术实现思路

1、本实用新型的目的是提供一种可以调节角度的挂墙支架，以解决技术中的上述不足之处。

2、为了实现上述目的，本实用新型提供如下技术方案：一种可以调节角度的挂墙支架，包括固定盘，所述固定盘的一侧外壁设有挂盘，所述固定盘的一侧外壁开有第一跑道型凹槽，所述第一跑道型凹槽的底部内壁开有第二跑道型凹槽，所述第二跑道型凹槽的内壁轮廓大于第一跑道型凹槽的内壁轮廓，所述第二跑道型凹槽的底部内壁固定设有等间距分布的内齿牙，所述挂盘的背部中央位置固定设有固定杆，所述固定杆的一端固定设有限位齿轮，所述固定杆的外壁与第一跑道型凹槽的内壁滑动连接，所述限位齿轮的齿距与内齿牙的齿距相等。

3、优选的，所述固定盘的背部开有截面呈t形节构的弧形导轨，所述弧形导轨的内壁滑动连接有三个t形滑块，三个所述t形滑块的外壁固定设有第一固定板，所述固定盘的背部顶部固定设有竖直向上的第二固定板，所述第一固定板与第二固定板的一端固定设有固定片，通过t形滑块在弧形导轨的内壁滑动，能够调节另外三个固定片固定在墙体上的位置。

4、优选的，所述挂盘的正面固定设有四个等间距分布的固定柱。

5、优选的，四个所述固定柱的外壁均活动连接有固定环，四个所述固定环的外壁固定设有套管，所述套管的内壁插接有伸缩杆。

6、优选的，所述伸缩杆的一端固定设有定位片，所述定位片的外壁固定设有挂块，将套管外壁设有的伸缩杆抽出，套管通过固定环与固定柱活动连通，能够调节伸缩杆的长度以及方向，便于将伸缩杆上定位片设有的挂块摆动到指定的位置，进而便于将挂块卡入相框背部设有的卡槽上，能够将相框固定在本实用新型上。

7、优选的，所述固定盘、挂盘、套管与伸缩杆由铝合金材料制成。

8、在上述技术方案中，本实用新型提供的技术效果和优点：

9、通过定位片的上设有的挂块分别卡入相框背部的卡槽内，相框通过固定盘固定在墙体上，通过向上抬起相框，相框通过伸缩杆与套管带动挂盘往固定盘的顶部移动，挂盘背部设有的固定杆在第一跑道型凹槽的内壁向上滑动，限位齿轮在第二跑道型凹槽的内壁向上移动，限位齿轮与内齿牙失去啮合状态，通过旋转相框旋转挂盘，相框旋转至适当角度后向下平移，相框通过伸缩杆与套管带动挂盘往固定盘的底部移动，限位齿轮移动到内齿牙的底部，限位齿轮的外壁与内齿牙啮合，能够固定相框的角度，便于调节相框的角度。

技术特征：

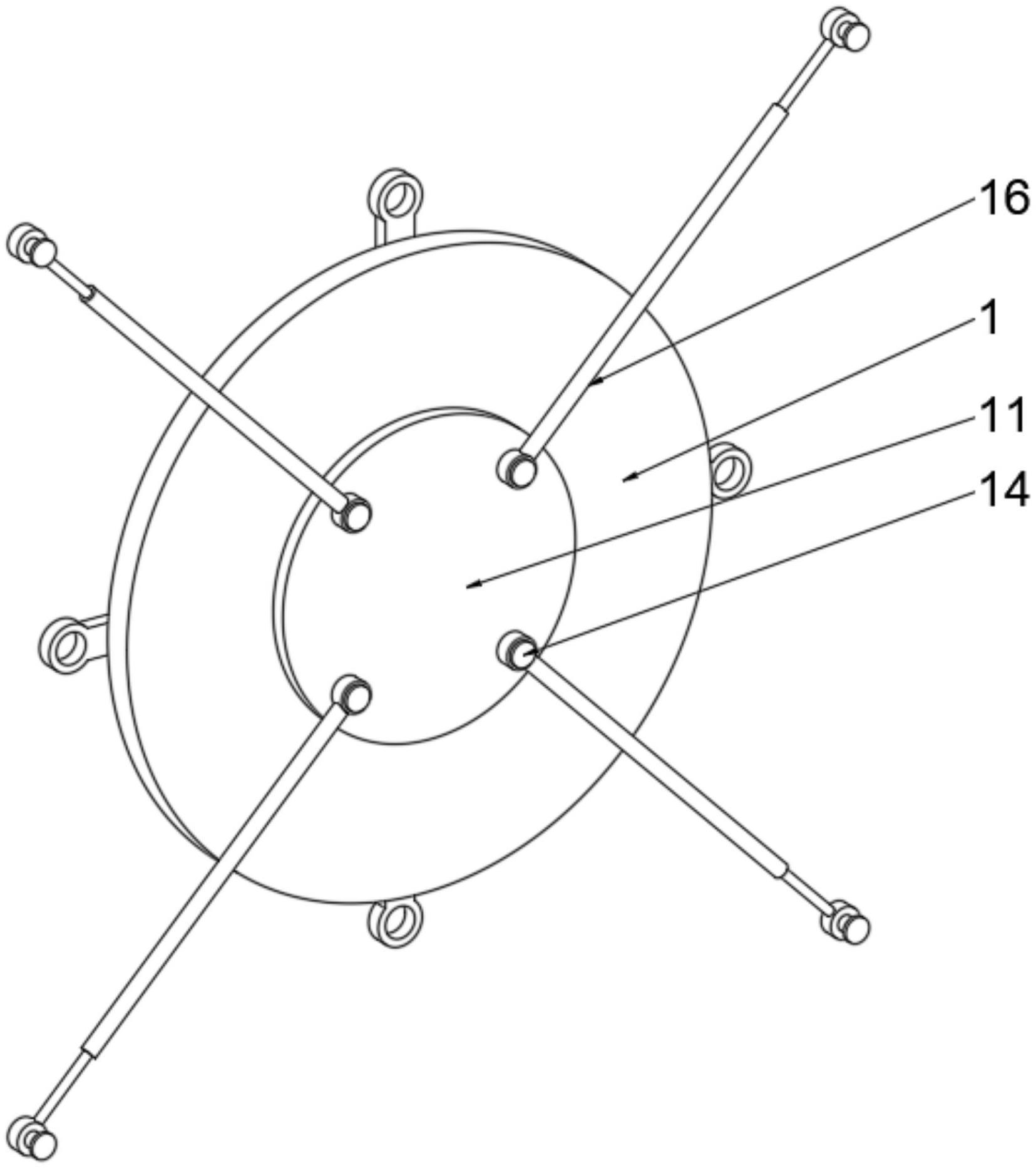

1.一种可以调节角度的挂墙支架，包括固定盘(1)，其特征在于：所述固定盘(1)的一侧外壁设有挂盘(11)，所述固定盘(1)的一侧外壁开有第一跑道型凹槽(8)，所述第一跑道型凹槽(8)的底部内壁开有第二跑道型凹槽(9)，所述第二跑道型凹槽(9)的内壁轮廓大于第一跑道型凹槽(8)的内壁轮廓，所述第二跑道型凹槽(9)的底部内壁固定设有等间距分布的内齿牙(10)，所述挂盘(11)的背部中央位置固定设有固定杆(12)，所述固定杆(12)的一端固定设有限位齿轮(13)，所述固定杆(12)的外壁与第一跑道型凹槽(8)的内壁滑动连接，所述限位齿轮(13)的齿距与内齿牙(10)的齿距相等。

2.根据权利要求1所述的一种可以调节角度的挂墙支架，其特征在于：所述固定盘(1)的背部开有截面呈t形节构的弧形导轨(2)，所述弧形导轨(2)的内壁滑动连接有三个t形滑块(3)，三个所述t形滑块(3)的外壁固定设有第一固定板(4)，所述固定盘(1)的背部顶部固定设有竖直向上的第二固定板(7)，所述第一固定板(4)与第二固定板(7)的一端固定设有固定片(5)。

3.根据权利要求1所述的一种可以调节角度的挂墙支架，其特征在于：所述挂盘(11)的正面固定设有四个等间距分布的固定柱(14)。

4.根据权利要求3所述的一种可以调节角度的挂墙支架，其特征在于：四个所述固定柱(14)的外壁均活动连接有固定环(15)，四个所述固定环(15)的外壁固定设有套管(16)，所述套管(16)的内壁插接有伸缩杆(17)。

5.根据权利要求4所述的一种可以调节角度的挂墙支架，其特征在于：所述伸缩杆(17)的一端固定设有定位片(18)，所述定位片(18)的外壁固定设有挂块(19)。

6.根据权利要求1所述的一种可以调节角度的挂墙支架，其特征在于：所述固定盘(1)、挂盘(11)、套管(16)与伸缩杆(17)由铝合金材料制成。

技术总结
本技术公开了一种可以调节角度的挂墙支架，包括固定盘，所述固定盘的一侧外壁设有挂盘，所述固定盘的一侧外壁开有第一跑道型凹槽，所述第一跑道型凹槽的底部内壁开有第二跑道型凹槽，所述第二跑道型凹槽的内壁轮廓大于第一跑道型凹槽的内壁轮廓，所述第二跑道型凹槽的底部内壁固定设有等间距分布的内齿牙，所述挂盘的背部中央位置固定设有固定杆。本技术通过旋转相框旋转挂盘，相框旋转至适当角度后向下平移，相框通过伸缩杆与套管带动挂盘往固定盘的底部移动，限位齿轮移动到内齿牙的底部，限位齿轮的外壁与内齿牙啮合，能够固定相框的角度，便于调节相框的角度。

技术研发人员：张小燕,廖振雄,邱师宏,杨发明
受保护的技术使用者：东莞市龙旺五金有限公司
技术研发日：20221229
技术公布日：2024/1/13
