一种折叠午休椅的制作方法

本技术涉及折叠椅，尤其涉及一种折叠午休椅。

背景技术：

1、办公椅是指日常工作和社会活动中为工作方便而配备的各种椅子。狭义的办公椅是指人在坐姿状态下进行桌面工作时所坐的靠背椅，广义的办公椅为所有用于办公室的椅子，包括折叠午休椅、中班椅、会客椅、职员椅、会议椅、访客椅、培训椅等。

2、人们在工作午休时，一般需要用到午休椅，以便于人们在办公后躺在折叠午休椅上休息，一些地面的地势不平整，人们在午休时，椅子会发生倾斜，稍微翻身，存在侧翻的危险。

3、因此，有必要提供一种新的折叠午休椅解决上述技术问题。

技术实现思路

1、本实用新型解决的技术问题是提供一种具有提高椅子支撑腿的受力面积，避免椅子支撑腿发生倾斜，导致椅子失衡侧翻的折叠午休椅。

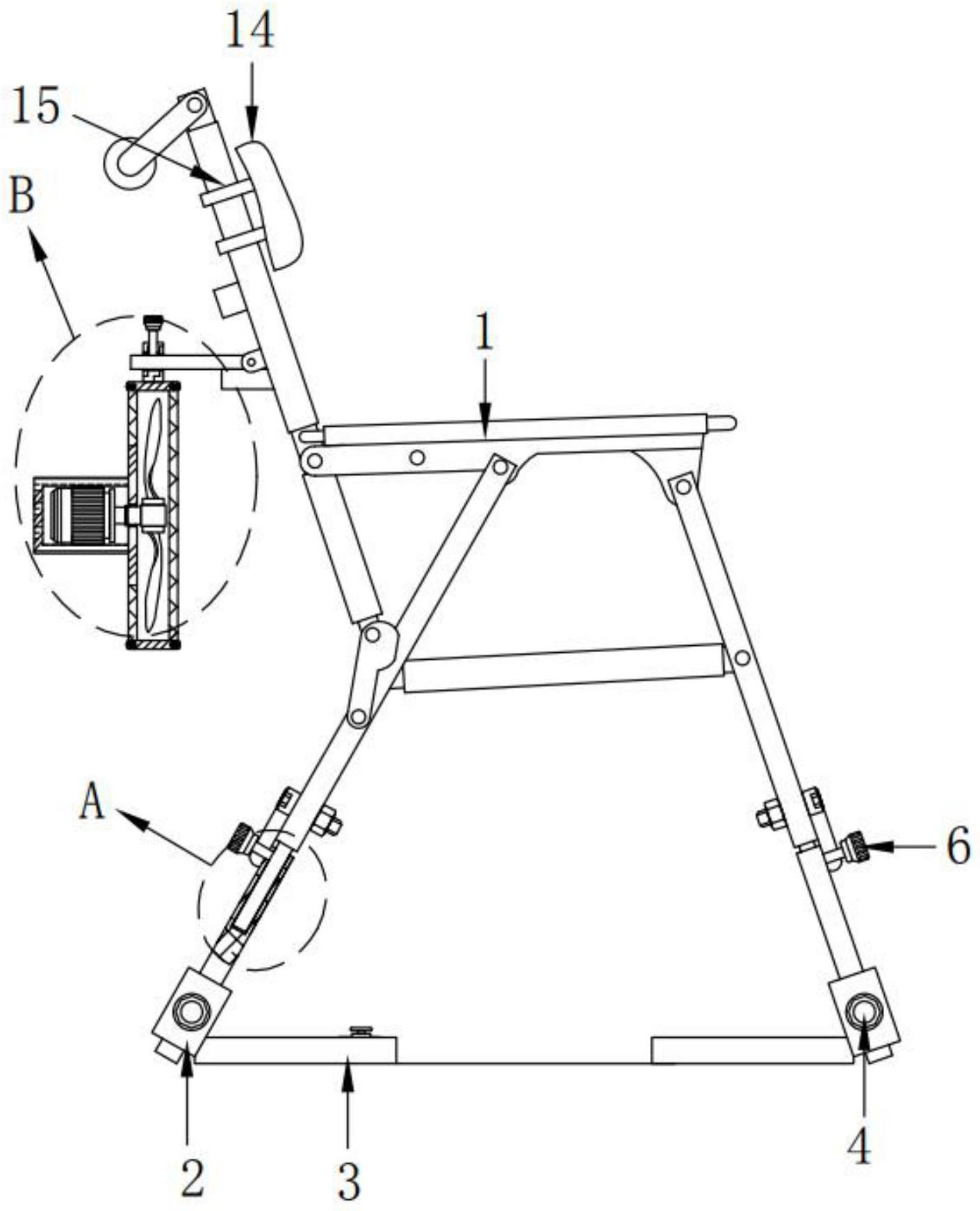

2、为解决上述技术问题，本实用新型提供的折叠午休椅包括：折叠椅本体，所述折叠椅本体由靠背架、座位部架和支撑腿组成，所述靠背架、所述座位部架和所述支撑腿为分体结构多个滑块，多个所述滑块分别滑动安装在多个所述支撑腿上；多个横板，多个所述横板分别固定安装在多个所述滑块上；多个固定螺栓，多个所述固定螺栓分别螺纹安装在多个所述滑块上；散热机构，所述散热机构设置在所述折叠椅本体上。

3、优选的，所述支撑腿由两个支撑杆和连接杆组成，任一所述支撑杆内开设有滑槽，所述连接杆与所述滑槽滑动连接，位于滑槽处的所述支撑杆上螺纹安装有第一拧杆，所述靠背架上和所述座位部架上分别铰接和固定安装有安装杆，所靠背架上固定安装有限位板和第一夹持件，所述限位板位于所述安装杆的下方，所述第一夹持件与位于所述靠背架上的所述安装杆相适配。

4、优选的，所述散热机构包括风箱、第二拧杆、扇叶、保护筒、电机和两个网板，所述风箱滑动安装在所述安装杆上，所述风箱的顶部螺纹安装有第二拧杆，所述扇叶转动安装在所述风箱内，所述保护筒固定安装在所述风箱的一侧，所述保护筒的一侧开设有多个排气孔，所述电机固定安装在所保护筒内，所述电机的输出轴与所述扇叶的输出杆固定连接，所述风箱上开设有两个安装口，两个所述网板分别螺纹固定安装和固定安装在两个所述安装口内。

5、优选的，所述折叠椅本体上设有靠枕和松紧带，所述靠枕通过松紧带绑在所述叠椅本体的靠背上，所述松紧带用于调节靠枕的位置。

6、优选的，所述靠枕为海绵材质，所述靠枕上设有透气孔，起到透气作用。

7、优选的，所述保护筒上设有蓄电池，所述蓄电池用于给所述电机供电。

8、与相关技术相比较，本实用新型提供的折叠午休椅具有如下有益效果：

9、本实用新型提供一种折叠午休椅：

10、1、通过横板的设置，能够使支撑腿的受力面积增大，有效的提高了折叠椅本体稳定性，通过滑动支撑杆使连接杆露出或收缩，便于对支撑腿进行高度调节，能够避免支撑腿悬空的情况出现；

11、2、通过扇叶对靠背架进行扇风，能够较好的对人们进行散热处理，散热效果较好；

12、3、通过靠枕可以起到支撑头部或者腰部的作用，提高椅子的舒适性。

技术特征：

1.一种折叠午休椅，其特征在于，包括：

2.根据权利要求1所述的折叠午休椅，其特征在于，所述支撑腿由两个支撑杆和连接杆组成，任一所述支撑杆内开设有滑槽，所述连接杆与所述滑槽滑动连接，位于滑槽处的所述支撑杆上螺纹安装有第一拧杆，所述靠背架上和所述座位部架上分别铰接和固定安装有安装杆，所靠背架上固定安装有限位板和第一夹持件，所述限位板位于所述安装杆的下方，所述第一夹持件与位于所述靠背架上的所述安装杆相适配。

3.根据权利要求2所述的折叠午休椅，其特征在于，所述散热机构包括风箱、第二拧杆、扇叶、保护筒、电机和两个网板，所述风箱滑动安装在所述安装杆上，所述风箱的顶部螺纹安装有第二拧杆，所述扇叶转动安装在所述风箱内，所述保护筒固定安装在所述风箱的一侧，所述保护筒的一侧开设有多个排气孔，所述电机固定安装在所保护筒内，所述电机的输出轴与所述扇叶的输出杆固定连接，所述风箱上开设有两个安装口，两个所述网板分别螺纹固定安装和固定安装在两个所述安装口内。

4.根据权利要求3所述的折叠午休椅，其特征在于，所述折叠椅本体上设有靠枕和松紧带，所述靠枕通过松紧带绑在所述叠椅本体的靠背上，所述松紧带用于调节靠枕的位置。

5.根据权利要求4所述的折叠午休椅，其特征在于，所述靠枕为海绵材质，所述靠枕上设有透气孔，起到透气作用。

6.根据权利要求3所述的折叠午休椅，其特征在于，所述保护筒上设有蓄电池，所述蓄电池用于给所述电机供电。

技术总结
本技术提供一种折叠午休椅。所述折叠午休椅包括：折叠椅本体，所述折叠椅本体由靠背架、座位部架和支撑腿组成，所述靠背架、所述座位部架和所述支撑腿为分体结构多个滑块，多个所述滑块分别滑动安装在多个所述支撑腿上；多个横板，多个所述横板分别固定安装在多个所述滑块上；多个固定螺栓，多个所述固定螺栓分别螺纹安装在多个所述滑块上；散热机构，所述散热机构设置在所述折叠椅本体上。本技术提供的折叠午休椅具有提高椅子支撑腿的受力面积，避免椅子支撑腿发生倾斜，导致椅子失衡侧翻的优点。

技术研发人员：刘海明,陈金德,陈春景,毕心雷,邓丽娟,胡晓丹,罗鹏娇,谭勇军,曾德安,高海全,钟志军,张斌,廖祥峰
受保护的技术使用者：佛山市博客家具有限公司
技术研发日：20221230
技术公布日：2024/1/12
