一种卷闸门防坠支撑杆的制作方法

本技术涉及卷闸门，具体而言，涉及一种卷闸门防坠支撑杆。

背景技术：

1、电动卷闸门在工厂、店面、车库、商场等场所得到广泛应用，电动卷闸门升降由安装在支架板上的卷门机带动，卷门机一般通过链传动机构带动卷筒转动，卷筒带动缠绕在卷筒上的门帘沿着门帘导轨上下滑动来进行开关门。经过一段时间的使用后，卷门机的刹车装置会逐渐磨损影响刹车效果，有时会导致刹车失效引起门帘快速坠落；其次，长时间开关门，传动链条也会疲劳磨损、变长变松，传动链条往往会断链或从链轮上脱落造成掉链，一旦发生断链或掉链，门帘也会快速坠落，不仅会损坏门帘，还存在很大的安全隐患。

2、现有技术中，公开号cn214576681u公开了一种卷闸门防坠落装置及具有其的卷闸门，其中卷闸门防坠落装置，包括：固定座；限位杆，限位杆与固定座滑动连接，限位杆上设置第一连接部；顶杆，顶杆与限位杆交错布置，顶杆与固定座滑动连接，顶杆下端部设置第二连接部，第二连接部与第一连接部适配连接；第一弹性件，第一弹性件两端分别与限位杆和固定座抵接；第二弹性件，第二弹性件两端分别与顶杆和固定座抵接。当卷闸门的传动链断裂，顶杆向上移动，第二连接部与第一连接部分离，限位杆失去顶杆的限位作用向前移动，卡死传动轮，从而实现卷闸门的制动功能。但是采用此方法，装置工序复杂，操作不方便，设备投用率低。

技术实现思路

1、为了克服上述问题或者至少部分地解决上述问题，本实用新型实施例提供一种卷闸门防坠支撑杆，通过第一支撑平台、连接杆和第二支撑平台固定连接，承载件水平放置，能够达到防止卷闸门意外坠落伤人的目的。

2、本实用新型的实施例是这样实现的：

3、本申请实施例提供一种卷闸门防坠支撑杆，其包括第一旋杆、第一承托件、连接杆、第二承托件和第二旋杆，第一旋杆的一端伸入第一轴管，第一轴管固定在门框上部的内侧，第一旋杆的另一端与第一承托件的一端固定连接，第一承托件水平设置于卷闸门正下方，第一承托件的另一端与连接杆的一端固定连接，连接杆的另一端与第二承托件的一端固定连接，第二承托件的另一端与第二旋杆的一端固定连接，第二旋杆的另一端伸入第二轴管，第二轴管固定在门框下部的内侧。

4、在本实用新型的一些实施例中，还包括第一固定块，第一轴管与第一固定块的一侧固定连接，第一固定块的另一侧与门框固定连接。

5、在本实用新型的一些实施例中，第一承托件两侧设置第一防磨垫。

6、在本实用新型的一些实施例中，还包括第二固定块，第二轴管与第二固定块的一侧固定连接，第二固定块的另一侧与门框固定连接。

7、在本实用新型的一些实施例中，第二承托件两侧设置第二防磨垫。

8、在本实用新型的一些实施例中，第一旋杆、第一承托件、连接杆、第二承托件和第二旋杆一体成型。

9、在本实用新型的一些实施例中，第一旋杆、第一承托件、连接杆、第二承托件和第二旋杆的材质为钢。

10、相对于现有技术，本实用新型的实施例至少具有如下优点或有益效果：

11、第一轴管和第二轴管固定在门框内侧，第一旋杆伸入第一轴管，第二旋杆伸入第二轴管，使得第一旋杆和第二旋杆可在轴管内转动，第一旋杆与第一承托件固定连接，第一承托件与连接杆固定连接，连接杆与第二承托件固定连接，第二承托件与第二旋杆固定连接，使得第一旋杆、第一承托件、连接杆、第二承托件和第二旋杆形成一个整体，使得第一承托件、连接杆和第二承托件可随着第一旋杆和第二旋杆进行转动，当卷闸门卷起时第一承托件设置在卷闸门的正下方，使得起到防止卷闸门坠落的目的，当卷闸门放下时可将第一承托件、连接杆和第二承托件转动使其离开卷闸门下落的路径，不会对卷闸门的下落起到影响。

技术特征：

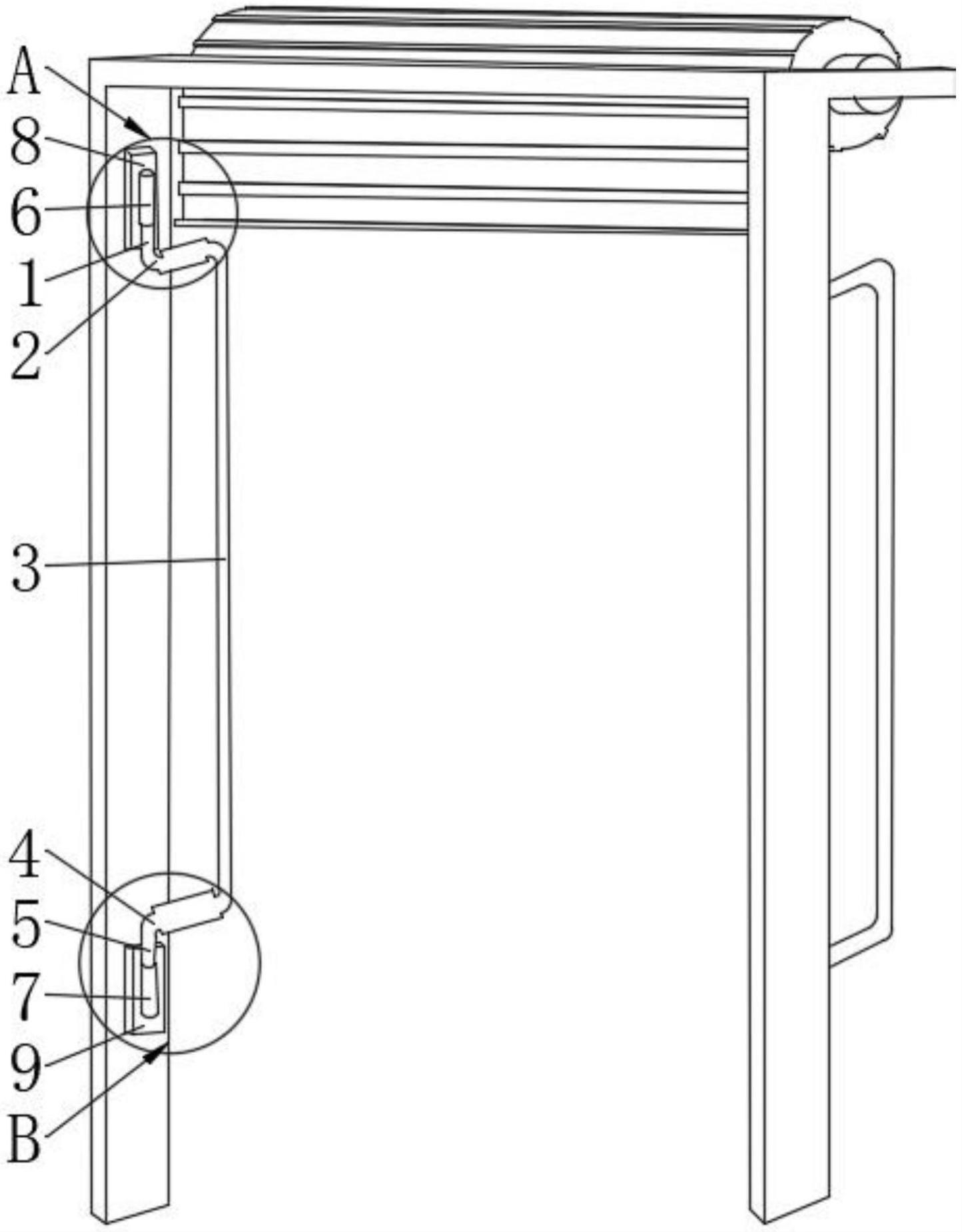

1.一种卷闸门防坠支撑杆，其特征在于，包括第一旋杆(1)、第一承托件(2)、连接杆(3)、第二承托件(4)和第二旋杆(5)，所述第一旋杆(1)的一端伸入第一轴管(6)，所述第一轴管(6)固定在门框上部的内侧，所述第一旋杆(1)的另一端与所述第一承托件(2)的一端固定连接，所述第一承托件(2)水平设置于卷闸门正下方，所述第一承托件(2)的另一端与所述连接杆(3)的一端固定连接，所述连接杆(3)的另一端与所述第二承托件(4)的一端固定连接，所述第二承托件(4)的另一端与所述第二旋杆(5)的一端固定连接，所述第二旋杆(5)的另一端伸入第二轴管(7)，所述第二轴管(7)固定在门框下部的内侧。

2.根据权利要求1所述的一种卷闸门防坠支撑杆，其特征在于，还包括第一固定块(8)，所述第一轴管(6)与所述第一固定块(8)的一侧固定连接，所述第一固定块(8)的另一侧与门框固定连接。

3.根据权利要求1所述的一种卷闸门防坠支撑杆，其特征在于，所述第一承托件(2)两侧设置第一防磨垫(10)。

4.根据权利要求1所述的一种卷闸门防坠支撑杆，其特征在于，还包括第二固定块(9)，所述第二轴管(7)与所述第二固定块(9)的一侧固定连接，所述第二固定块(9)的另一侧与门框固定连接。

5.根据权利要求1所述的一种卷闸门防坠支撑杆，其特征在于，所述第二承托件(4)两侧设置第二防磨垫(11)。

6.根据权利要求1所述的一种卷闸门防坠支撑杆，其特征在于，所述第一旋杆(1)、所述第一承托件(2)、所述连接杆(3)、所述第二承托件(4)和所述第二旋杆(5)一体成型。

7.根据权利要求1所述的一种卷闸门防坠支撑杆，其特征在于，所述第一旋杆(1)、第一承托件(2)、连接杆(3)、第二承托件(4)和第二旋杆(5)的材质为钢。

技术总结
本技术提出了一种卷闸门防坠支撑杆，涉及卷闸门技术领域。包括第一旋杆、第一承托件、连接杆、第二承托件和第二旋杆，第一旋杆的一端伸入第一轴管，第一轴管固定在门框上部的内侧，第一旋杆的另一端与第一承托件的一端固定连接，第一承托件水平设置于卷闸门正下方，第一承托件的另一端与连接杆的一端固定连接，连接杆的另一端与第二承托件的一端固定连接，第二承托件的另一端与第二旋杆的一端固定连接，第二旋杆的另一端伸入第二轴管，第二轴管固定在门框下部的内侧。本技术结构简单，通过转动第一旋杆、第一承托件、连接杆、第二承托件和第二旋杆形成的整体，能够起到防止卷闸门坠落的目的。

技术研发人员：张雷
受保护的技术使用者：张雷
技术研发日：20221230
技术公布日：2024/1/13
