一种可自动清洗食物搅拌器的制作方法

本发明涉及一种可自动清洗食物搅拌器，属于食品加工设备。

背景技术：

1、现有家用的搅拌机包括搅拌杯与底座，底座内安装有电机及联轴器，搅拌杯内设置有可转动的粉碎刀，搅拌杯与底座可拆卸，使用时，搅拌杯放置在底座上的固定位置时，搅拌器内的粉碎刀通过联轴器与电机联接，电动可驱动粉碎刀旋转对搅拌杯内的食物粉碎，完成粉碎后再将搅拌杯从底座上取离并倒出，在完成食品粉碎后，搅拌杯内会残留食物碎渣需要清理，由于清洗要实现进水与排水，现有自动清洗式食品加工机的搅拌杯要么为不可拆结构，即搅拌杯与机座固定在一起，而这种结构的搅拌机又不适于家用，而可拆卸的搅拌机如申请号cn201921849852.2一般只有自动进水的功能，排水还是要将搅拌杯取离人工倒出。

技术实现思路

1、本发明所要解决的技术问题是提供一种家用可拆卸的食物搅拌机，可实现搅拌杯的自动进水与排水，使其可自动清洗，可以解决现有技术的不足。

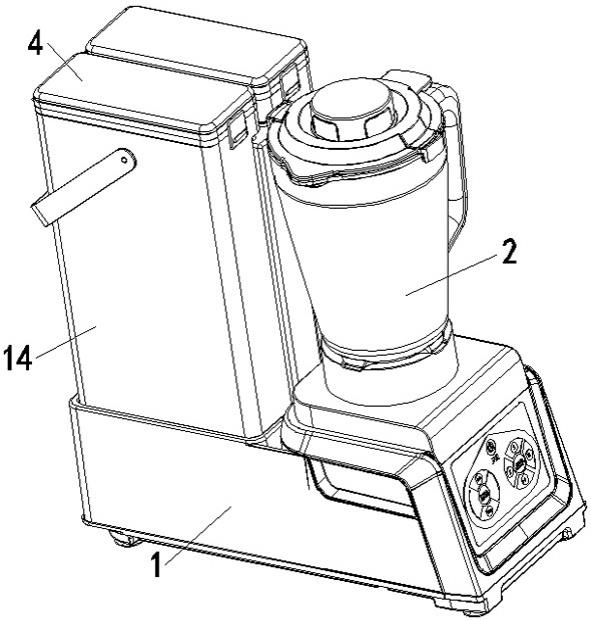

2、本发明的技术方案是：一种可自动清洗食物搅拌器，包括机座和拆卸于机座上的搅拌杯，机座内设有电机，搅拌杯内设有由电机驱动的粉碎刀，机座上设有水箱与进水泵，进水泵可将水箱内的水抽送至搅拌杯内，包括自动排水机构，搅拌杯底部设置有排水口，所述自动排水机构包括排水管道、抽水泵、密封配合的上接头与下接头；所述上接头安装于排水口处，上接头上设置有自动密封装置，所述自动密封装置包含堵头与弹性件，弹性件产生的弹力使堵头处于将排水口封堵的状态，所述下接头安装于机座上与所述抽水泵相连，搅拌杯放置于机座上时上接头与下接头密封配合，抽水泵运行时产生的负压克服弹性件对堵头施加的弹力，迫使堵头移动而将排水口打开，搅拌杯内的水在抽水泵抽引下通过排水管道排出，抽水泵停止时，堵头在弹性件的弹力作用下复位至将排水口封堵的状态。

3、进一步的所述机座上设置有污水箱，所述污水箱与排水管道相连。

4、进一步的所述搅拌杯底部设置进水口，所述进水口处设置有进水上接头，进水上接头上设置有第二自动密封装置，所述第二自动密封装置包含第二堵头与第二弹性件，第二弹性件产生的弹力使第二堵头处于将进水口封堵的状态，所述机座上设有与进水泵相连的进水下接头，搅拌杯放置于机座上时进水上接头与进水下接头密封配合，进水泵运行时将水箱内的水抽引产生的水压克服第二弹性件对第二堵头施加的弹力，第二堵头移动将进水口打开，使水箱内的水可抽引至搅拌杯体内，进水泵停止时，第二堵头在第二弹性件的弹力作用下复位至将进水口封堵的状态。

5、进一步的所述水箱可拆卸的安装于机座上，水箱上部设有出水口，水箱内设有与出水口连接的导管，机座上设置有与进水泵连通的进水管道，出水口与进水管道端口处设置有相配合的密封构件，水箱安装上机座上后密封构件配合使出水口与进水管道密封连接。

6、进一步的所述污水箱可拆卸的安装于机座上，污水箱上部设有入水口，所述排水管道位于机座上，入水口与排水管道端口处设置有相配合的密封构件，污水箱安装上机座上后密封构件配合使入水口与排水管道密封连接。

7、进一步的所述机座具有与所述水箱相互配合的定位机构，所述定位机构通过与水箱在多个方向的接触，使所述水箱能放置在机座上的固定位置，在此固定位置时，密封构件密封配合。

8、进一步的所述机座具有与所述污水箱相互配合的定位机构，所述定位机构通过与污水箱在多个方向的接触，使所述污水箱能放置在机座上的固定位置，在此固定位置时，密封构件密封配合进一步的所述堵头滑接于上接头中，堵头与上接头含有相配合的限位机构，所述限位机构对堵头径向限位，使所述堵头沿上接头轴向上下滑动。

9、进一步的所述第二堵头滑接于进水上接头中，第二堵头与进水上接头含有相配合的限位机构，所述限位机构对第二堵头径向限位，使所述第二堵头沿进水上接头轴向上下滑动。

10、进一步的所述水箱与污水箱均包含箱体与箱盖，箱体为上端开放的容器，箱盖可配合盖合箱体上，所述箱盖与箱体一侧铰接，另一侧设置有相配合的锁扣，箱盖上设置有提手。

11、通过实施本发明，搅拌杯放置于机座上时，搅拌杯内的粉碎刀与机座上的电机联接，搅拌杯底部的上接头与底座上的下接头密封配合，堵头在弹性件的弹力作用下处于将排水口封堵的状态，电机驱动粉碎刀高速旋转实现对搅拌杯内的食物粉碎，取离搅拌杯将粉碎后的食物取出后再将搅拌杯重新放置于机座上，进水泵将水箱内的水抽送至搅拌杯内，电机驱动粉碎刀高速旋转对水搅拌实现对搅拌杯的清洗，完成清洗后，启动抽水泵，抽水泵运行时产生的负压克服弹性件对堵头施加的弹力，迫使堵头移动将排水口打开，搅拌杯体的水在抽水泵抽引下通过排水管道排出，抽水泵停止后，堵头在弹性件的弹力作用下复位至将排水口封堵的状态，实现搅拌杯的自动进水与排水，使其可自动清洗。

技术特征：

1.一种可自动清洗食物搅拌器，包括机座和拆卸于机座上的搅拌杯，机座内设有电机，搅拌杯内设有由电机驱动的粉碎刀，机座上设有水箱与进水泵，进水泵可将水箱内的水抽送至搅拌杯内，其特征在于：包括自动排水机构，搅拌杯底部设置有排水口，所述自动排水机构包括排水管道、抽水泵、密封配合的上接头与下接头；所述上接头安装于排水口处，上接头上设置有自动密封装置，所述自动密封装置包含堵头与弹性件，弹性件产生的弹力使堵头处于将排水口封堵的状态，所述下接头安装于机座上与所述抽水泵相连，搅拌杯放置于机座上时上接头与下接头密封配合，抽水泵运行时产生的负压克服弹性件对堵头施加的弹力，迫使堵头移动而将排水口打开，搅拌杯的水在抽水泵抽引下通过排水管道排出，抽水泵停止时，堵头在弹性件的弹力作用下复位至将排水口封堵的状态。

2.根据权利要求1所述的可自动清洗食物搅拌器，其特征在于：所述机座上设置有污水箱，所述污水箱与排水管道相连。

3.根据权利要求1或2所述的可自动清洗食物搅拌器，其特征在于：所述搅拌杯底部设置进水口，所述进水口处设置有进水上接头，进水上接头上设置有第二自动密封装置，所述第二自动密封装置包含第二堵头与第二弹性件，第二弹性件产生的弹力使第二堵头处于将进水口封堵的状态，所述机座上设有与进水泵相连的进水下接头，搅拌杯放置于机座上时进水上接头与进水下接头密封配合，进水泵运行时将水箱内的水抽引产生的水压克服第二弹性件对第二堵头施加的弹力，第二堵头移动将进水口打开，使水箱内的水可抽引至搅拌杯体内，进水泵停止时，第二堵头在第二弹性件的弹力作用下复位至将进水口封堵的状态。

4.根据权利要求1或2所述的可自动清洗食物搅拌器，其特征在于：所述水箱可拆卸的安装于机座上，水箱上部设有出水口，水箱内设有与出水口连接的导管，机座上设置有与进水泵连通的进水管道，出水口与进水管道端口处设置有相配合的密封构件，水箱安装上机座上后密封构件配合使出水口与进水管道密封连接。

5.根据权利要求2所述的可自动清洗食物搅拌器，其特征在于：所述污水箱可拆卸的安装于机座上，污水箱上部设有入水口，所述排水管道位于机座上，入水口与排水管道端口处设置有相配合的密封构件，污水箱安装上机座上后密封构件配合使入水口与排水管道密封连接。

6.根据权利要求4所述的可自动清洗食物搅拌器，其特征在于：所述机座具有与所述水箱相互配合的定位机构，所述定位机构通过与水箱在多个方向的接触，使所述水箱能放置在机座上的固定位置，在此固定位置时，密封构件密封配合。

7.根据权利要求5所述的可自动清洗食物搅拌器，其特征在于：所述机座具有与所述污水箱相互配合的定位机构，所述定位机构通过与污水箱在多个方向的接触，使所述污水箱能放置在机座上的固定位置，在此固定位置时，密封构件密封配合。

8.根据权利要求1所述的可自动清洗食物搅拌器，其特征在于：所述堵头滑接于上接头中，堵头与上接头含有相配合的限位机构，所述限位机构对堵头径向限位，使所述堵头沿上接头轴向上下滑动。

9.根据权利要求3所述的可自动清洗食物搅拌器，其特征在于：所述第二堵头滑接于进水上接头中，第二堵头与进水上接头含有相配合的限位机构，所述限位机构对第二堵头径向限位，使所述第二堵头沿进水上接头轴向上下滑动。

10.根据权利要求2所述的可自动清洗食物搅拌器，其特征在于：所述水箱与污水箱均包含箱体与箱盖，箱体为上端开放的容器，箱盖可配合盖合箱体上，所述箱盖与箱体一侧铰接，另一侧设置有相配合的锁扣，箱体上设置有提手。

技术总结
本发明公开了一种可自动清洗食物搅拌器，包括机座和拆卸于机座上的搅拌杯，机座上设有水箱与进水泵，进水泵可将水箱内的水抽送至搅拌杯内，搅拌杯底部设置有排水口，还包括排水管道、抽水泵、密封配合的上接头与下接头；上接头安装于排水口处，上接头上设置有自动密封装置，自动密封装置包含堵头与弹性件，弹性件产生的弹力使堵头处于将排水口封堵的状态，下接头安装于机座上与所述抽水泵相连，搅拌杯放置于机座上时上接头与下接头密封配合，抽水泵运行时产生的负压克服弹性件对堵头施加的弹力，迫使堵头移动而将排水口打开，搅拌杯体的水在抽水泵抽引下通过排水管道排出。本发明提供了一种可实现搅拌杯自动进水与排水的可自动清洗食物搅拌器。

技术研发人员：蔡明金
受保护的技术使用者：绍兴达易厨房电器有限公司
技术研发日：
技术公布日：2024/1/12
