一种带有旋转伸缩托盘的床的制作方法

本技术涉及家具，具体地说是一种带有旋转伸缩托盘的床。

背景技术：

1、越来越多的人会在床边设置支架、托盘，托盘支架上可放置物品，便于使用。但是目前常规的托盘支架，功能单一，旋转的不能伸缩，伸缩的不能旋转，不能满足使用者的需求。

技术实现思路

1、本实用新型为克服现有技术的不足，提供一种带有旋转伸缩托盘的床。

2、为实现上述目的，设计一种带有旋转伸缩托盘的床，包括床板，其特征在于：所述的床板一侧设有床靠，床靠的左右两侧分别设有托盘机构，所述的托盘机构包括固定杆、支撑柱、支撑杆一、支撑杆二、支撑托盘，位于床靠左右两侧的床板上分别连接固定杆的一端，固定杆的另一端连接支撑柱下端，支撑柱上端通过转轴一连接支撑杆一的一端，支撑杆一的另一端通过转轴二连接支撑杆二的一端，支撑杆二的另一端通过转轴三连接支撑托盘。

3、所述的支撑杆一的上端、支撑杆二的下端均为平面结构。

4、所述的床靠的形状为u型。

5、所述的床板下端设有支撑脚。

6、所述的固定杆一侧设有与床板连接的加强片。

7、所述的固定杆一侧嵌设充电插座。

8、本实用新型同现有技术相比，具有旋转、伸缩的功能，可以随意调节远近距离，满足使用者的需求。

技术特征：

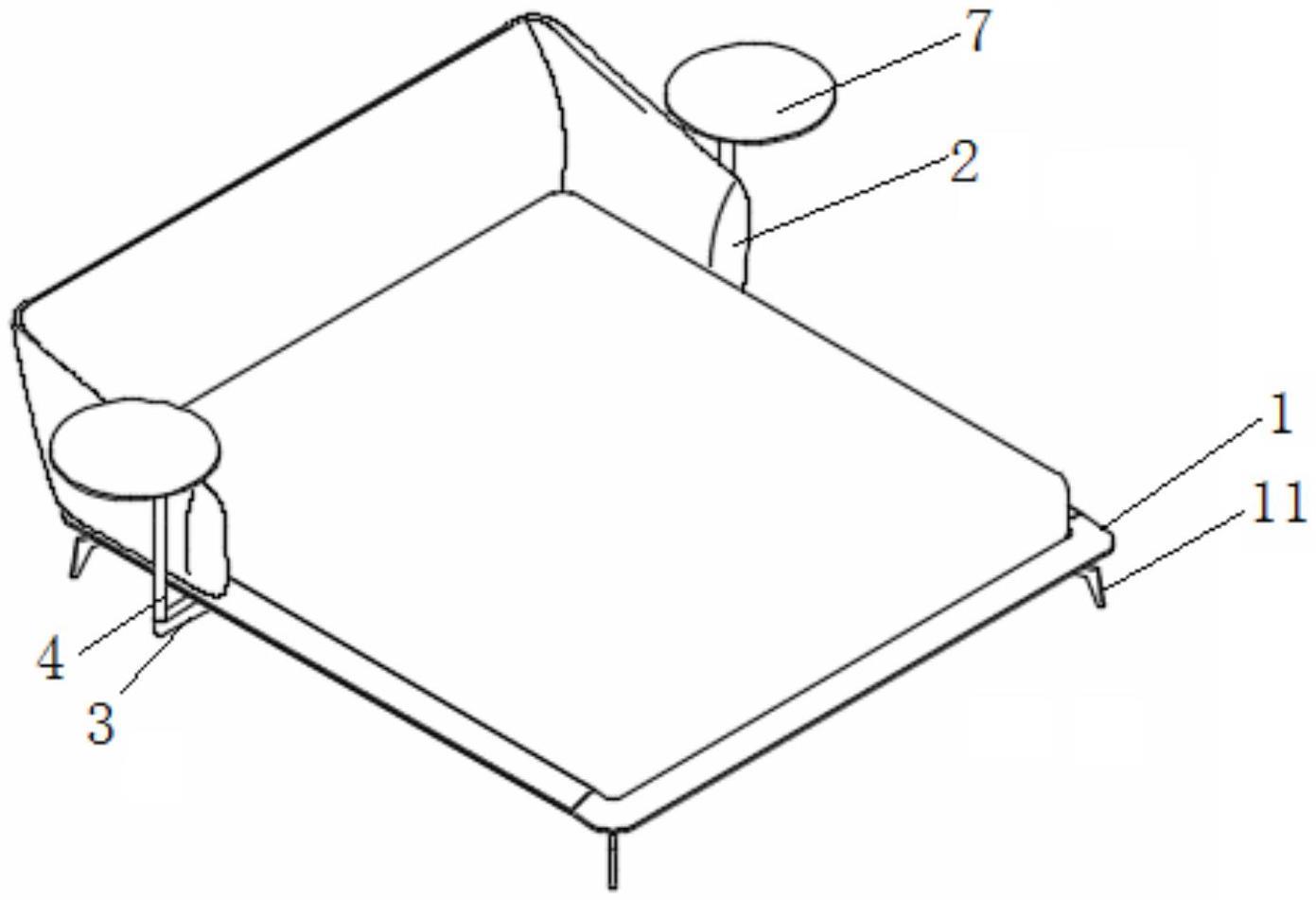

1.一种带有旋转伸缩托盘的床，包括床板，其特征在于：所述的床板（1）一侧设有床靠（2），床靠（2）的左右两侧分别设有托盘机构，所述的托盘机构包括固定杆（3）、支撑柱（4）、支撑杆一（5）、支撑杆二（6）、支撑托盘（7），位于床靠（2）左右两侧的床板（1）上分别连接固定杆（3）的一端，固定杆（3）的另一端连接支撑柱（4）下端，支撑柱（4）上端通过转轴一（8）连接支撑杆一（5）的一端，支撑杆一（5）的另一端通过转轴二（9）连接支撑杆二（6）的一端，支撑杆二（6）的另一端通过转轴三（10）连接支撑托盘（7）。

2.根据权利要求1所述的一种带有旋转伸缩托盘的床，其特征在于：所述的支撑杆一（5）的上端、支撑杆二（6）的下端均为平面结构。

3.根据权利要求1所述的一种带有旋转伸缩托盘的床，其特征在于：所述的床靠（2）的形状为u型。

4.根据权利要求1所述的一种带有旋转伸缩托盘的床，其特征在于：所述的床板（1）下端设有支撑脚（11）。

5.根据权利要求1所述的一种带有旋转伸缩托盘的床，其特征在于：所述的固定杆（3）一侧设有与床板（1）连接的加强片（12）。

6.根据权利要求1所述的一种带有旋转伸缩托盘的床，其特征在于：所述的固定杆（3）一侧嵌设充电插座（13）。

技术总结
本技术涉及家具技术领域，具体地说是一种带有旋转伸缩托盘的床。一种带有旋转伸缩托盘的床，包括床板，其特征在于：所述的床板一侧设有床靠，床靠的左右两侧分别设有托盘机构，所述的托盘机构包括固定杆、支撑柱、支撑杆一、支撑杆二、支撑托盘，位于床靠左右两侧的床板上分别连接固定杆的一端，固定杆的另一端连接支撑柱下端，支撑柱上端通过转轴一连接支撑杆一的一端，支撑杆一的另一端通过转轴二连接支撑杆二的一端，支撑杆二的另一端通过转轴三连接支撑托盘。同现有技术相比，具有旋转、伸缩的功能，可以随意调节远近距离，满足使用者的需求。

技术研发人员：宋夏瑜
受保护的技术使用者：上海科默家具科技有限公司
技术研发日：20230116
技术公布日：2024/1/12
