一种便于清洁的智能窗的制作方法

本技术涉及智能窗的，特别是涉及一种便于清洁的智能窗。

背景技术：

1、窗户，在建筑学上是指墙或屋顶上建造的洞口，用以使光线或空气进入室内。早在中国隋代，洛阳皇宫紫微城内的观文殿就出现了可以自动开合的窗户。

2、随着环保、节能日益受到重视，能源的合理利用、节能产品的研制和开发取得很大的进展。在这种背景下，80年代前期c.m.lampert、c.g.granqvist等首先提出将电致变色材料应用于建筑物、汽车、飞机等节能采光系统中，形成能动态调节太阳辐射能透过率的“智能窗”(smartwindow)。近年来，智能窗的研究及应用一直是研究的热点。

3、现有大多智能窗为开扇式，其包括定窗页和动窗页，其中两种窗页的外侧部位都需要使用工具在外侧清理，操作不便。

技术实现思路

1、为解决上述技术问题，本实用新型提供一种通过整体翻转的方式方便内外侧的清洁，且能保证合闭密封，提高可靠性的一种便于清洁的智能窗。

2、本实用新型的一种便于清洁的智能窗，包括外窗框、转座、转杆、活动窗框、智能窗片、合页、合闭框、密封条、插销座、插销、插销片、连接片和插销孔架，外窗框内部中侧上下端分别与一组转座外端相连接，两组转座内端分别转动连接有一组转杆，两组转杆内端分别与活动窗框上下端中部相连接，活动窗框内安装有智能窗片，外窗框左右侧分别经一组合页与合闭框后侧端活动连接，两组合闭框内端分别连接有一组密封条，两组合闭框外端前上侧分别与一组插销座内端相连接，插销座内滑动连接有插销，插销底端与插销片顶端相连接，外窗框顶端中前侧与连接片底端相连接，连接片前侧左右端分别连接有一组插销孔架。

3、本实用新型的一种便于清洁的智能窗，还包括注油嘴，两组转座外侧分别设置有一组注油嘴，注油嘴输出端与转座内壁相连通。

4、本实用新型的一种便于清洁的智能窗，还包括注油帽，每组注油嘴外侧分别可拆卸安装有一组注油帽。

5、本实用新型的一种便于清洁的智能窗，还包括翻转把片，活动窗框左右侧中部分别与一组翻转把片内端相连接。

6、本实用新型的一种便于清洁的智能窗，还包括框把手，两组合闭框外端前侧中部分别与一组框把手内端相连接。

7、本实用新型的一种便于清洁的智能窗，还包括连接架、抽屉架和抽屉，外窗框底端中前侧经连接架与抽屉架后端相连接，抽屉架内滑动连接有抽屉。

8、本实用新型的一种便于清洁的智能窗，还包括抽屉把手，抽屉前端中下侧与抽屉把手内端相连接。

9、本实用新型的一种便于清洁的智能窗，还包括拧手、销片和销架，抽屉前端中上侧与拧手内端转动连接，拧手输出端与销片前端一侧相连接，抽屉架内部前端中上侧与销架顶端相连接。

10、与现有技术相比本实用新型的有益效果为：在合闭时，活动窗框在外窗框内横放，合闭框合闭，经插销在插销孔架内锁销固定，密封条贴合活动窗框密封，经智能窗片透光，当进行清理时，首先握持插销片将插销在插销座内滑动，从插销孔架内销出，然后打开合闭框，后可将活动窗框在两组转杆在转座内转动约束翻转，可使两个面分别向内清理，通过整体翻转的方式方便内外侧的清洁，且能保证合闭密封，提高可靠性。

技术特征：

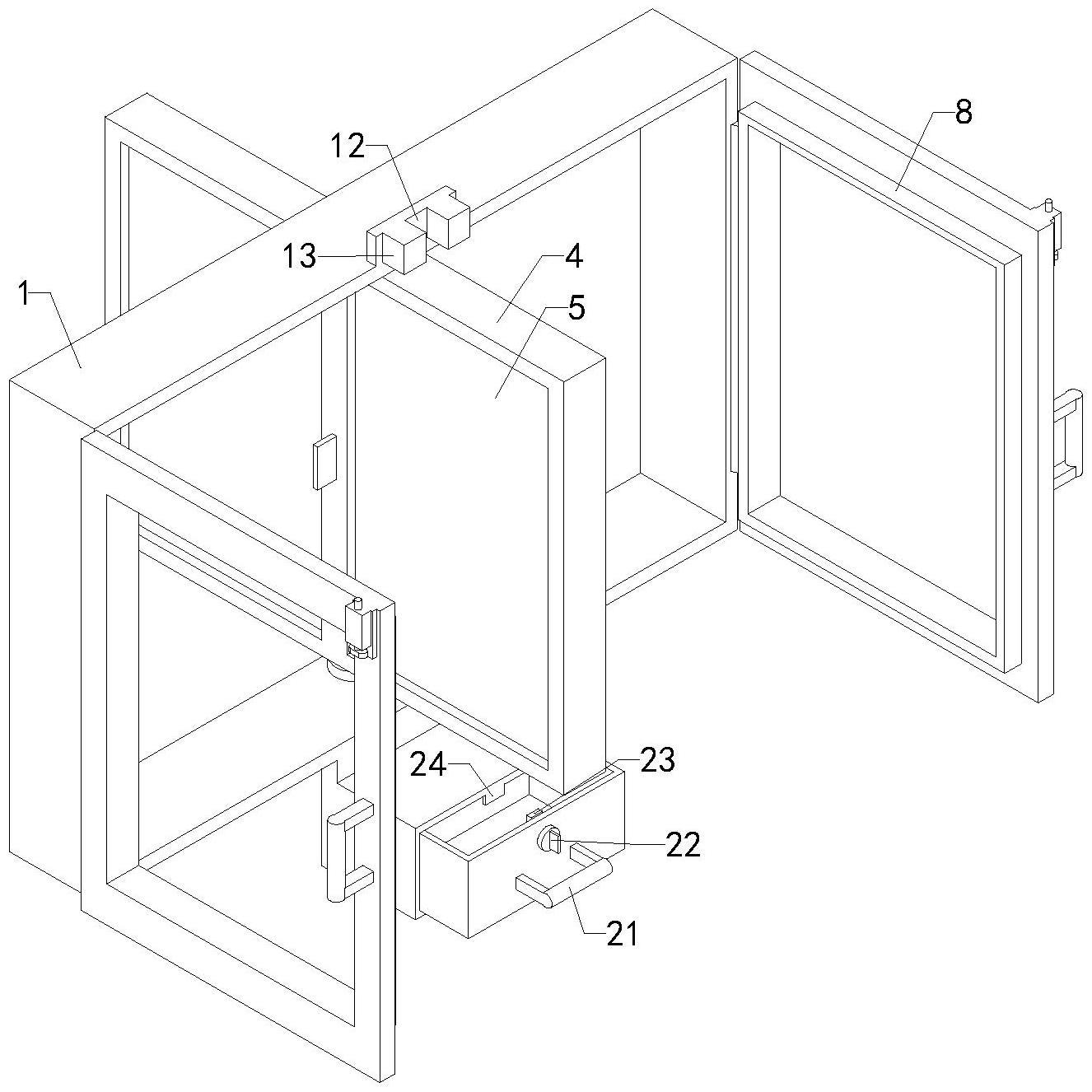

1.一种便于清洁的智能窗，其特征在于，包括外窗框(1)、转座(2)、转杆(3)、活动窗框(4)、智能窗片(5)、合页(6)、合闭框(7)、密封条(8)、插销座(9)、插销(10)、插销片(11)、连接片(12)和插销孔架(13)，外窗框(1)内部中侧上下端分别与一组转座(2)外端相连接，两组转座(2)内端分别转动连接有一组转杆(3)，两组转杆(3)内端分别与活动窗框(4)上下端中部相连接，活动窗框(4)内安装有智能窗片(5)，外窗框(1)左右侧分别经一组合页(6)与合闭框(7)后侧端活动连接，两组合闭框(7)内端分别连接有一组密封条(8)，两组合闭框(7)外端前上侧分别与一组插销座(9)内端相连接，插销座(9)内滑动连接有插销(10)，插销(10)底端与插销片(11)顶端相连接，外窗框(1)顶端中前侧与连接片(12)底端相连接，连接片(12)前侧左右端分别连接有一组插销孔架(13)。

2.如权利要求1所述的一种便于清洁的智能窗，其特征在于，还包括注油嘴(14)，两组转座(2)外侧分别设置有一组注油嘴(14)，注油嘴(14)输出端与转座(2)内壁相连通。

3.如权利要求2所述的一种便于清洁的智能窗，其特征在于，还包括注油帽(15)，每组注油嘴(14)外侧分别可拆卸安装有一组注油帽(15)。

4.如权利要求3所述的一种便于清洁的智能窗，其特征在于，还包括翻转把片(16)，活动窗框(4)左右侧中部分别与一组翻转把片(16)内端相连接。

5.如权利要求4所述的一种便于清洁的智能窗，其特征在于，还包括框把手(17)，两组合闭框(7)外端前侧中部分别与一组框把手(17)内端相连接。

6.如权利要求5所述的一种便于清洁的智能窗，其特征在于，还包括连接架(18)、抽屉架(19)和抽屉(20)，外窗框(1)底端中前侧经连接架(18)与抽屉架(19)后端相连接，抽屉架(19)内滑动连接有抽屉(20)。

7.如权利要求6所述的一种便于清洁的智能窗，其特征在于，还包括抽屉把手(21)，抽屉(20)前端中下侧与抽屉把手(21)内端相连接。

8.如权利要求7所述的一种便于清洁的智能窗，其特征在于，还包括拧手(22)、销片(23)和销架(24)，抽屉(20)前端中上侧与拧手(22)内端转动连接，拧手(22)输出端与销片(23)前端一侧相连接，抽屉架(19)内部前端中上侧与销架(24)顶端相连接。

技术总结
本技术涉及智能窗的技术领域，特别是涉及一种便于清洁的智能窗，其通过整体翻转的方式方便内外侧的清洁，且能保证合闭密封，提高可靠性；包括外窗框、转座、转杆、活动窗框、智能窗片、合页、合闭框、密封条、插销座、插销、插销片、连接片和插销孔架，外窗框内部中侧上下端分别与一组转座外端相连接，两组转座内端分别转动连接有一组转杆，外窗框左右侧分别经一组合页与合闭框后侧端活动连接，两组合闭框内端分别连接有一组密封条，两组合闭框外端前上侧分别与一组插销座内端相连接，插销座内滑动连接有插销，插销底端与插销片顶端相连接，外窗框顶端中前侧与连接片底端相连接，连接片前侧左右端分别连接有一组插销孔架。
