一种施工用绝缘梯的制作方法

本技术涉及绝缘梯，具体为一种施工用绝缘梯。

背景技术：

1、施工用绝缘梯可用于各种需要的电力登高作业，是作业中应用比较多的工具，在一些电力工程、电信工程以及水电工程中，为保障人身安全，一般都采用绝缘梯为主，是经过了绝缘处理的梯子，很好地保障了人的生命安全，主要就是以不导电设计，实现了很好的绝缘防护，梯子的使用安全性有很好提升，成为特殊作业环境中的理想选择。

2、现有的施工用绝缘梯在进行使用时，需要两人配合进行使用，需要人员用手直接扶住梯子进行保护防止梯子滑动侧歪，且绝缘梯与地面接触部分较小，需要工作人员脚踩住梯子的底脚，较为不方便，浪费了人力。

技术实现思路

1、本实用新型的目的在于提供一种施工用绝缘梯，以解决上述背景技术中提出的提高施工用绝缘梯与地面的摩擦力的技术问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种施工用绝缘梯，包括：

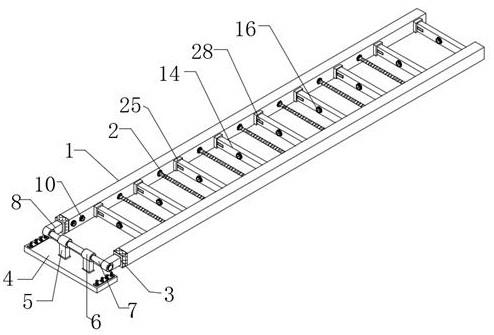

3、绝缘梯本体，所述绝缘梯本体的外壁依次交错设置有加强筋和支撑板，所述绝缘梯本体的底部对称设置有槽体；

4、底座，所述底座包括支撑块、滑动轴承、转动杆和第一连接板，所述支撑块对称设置在底座的顶部，所述支撑块的顶部连接滑动轴承的底部，所述滑动轴承的内壁穿设有转动杆，所述转动杆的两端对称安装有第一连接板，且第一连接板的一端穿设在对应槽体的内部。

5、优选的，所述底座的顶部对称镶嵌安装有限位组件，限位组件包括螺纹环和螺纹杆，螺纹环依次设置在限位组件的内壁，螺纹杆穿设在螺纹环的内部，且螺纹杆的底端呈圆锥状。

6、优选的，所述第一连接板的内壁对称设置有螺纹筒，绝缘梯本体的外壁对称设置有定位螺栓，且定位螺栓的一端穿设在对应螺纹筒的内部。

7、优选的，所述绝缘梯本体的内壁设置有多组限位槽，限位槽的内壁设置有定位架，且支撑板的一端穿设在限位槽的内部。

8、优选的，所述支撑板的外壁设置有旋钮，支撑板的内壁设置有第一齿轮，且第一齿轮的外壁与旋钮的外壁固定连接。

9、优选的，所述支撑板的内壁设置有多组支撑环，支撑环的内壁穿设有驱动杆，驱动杆的两端均设置有螺纹丝杆，且两组螺纹丝杆表面的螺纹相反，支撑板的内壁对称设置有框架，且螺纹丝杆的一端穿设在框架的内部，螺纹丝杆的外壁环绕安装有滑环，滑环的顶部和底部均连接有限位块，框架的内壁对称设置有导向杆，且导向杆的一端穿设在限位块的内部，驱动杆的外壁环绕安装有第二齿轮，且第一齿轮与第二齿轮相啮合。

10、优选的，所述支撑板的外壁设置有滑槽，滑环的两侧外壁均安装有第二连接板，且第二连接板的一端通过滑槽与定位架的内壁固定连接。

11、与现有技术相比，本实用新型的有益效果是：

12、1.本实用新型通过安装有底座和螺纹杆可以提高施工用绝缘梯与地面的摩擦力，减小劳动强度，为防止绝缘梯在使用时，意外滑动发生危险，将第一连接板插入到槽体的内部后，使用定位螺栓插入到螺纹筒的内部对第一连接板的位置进行限位，进而使底座与绝缘梯本体连接起来，底座与绝缘梯本体连接后，转动螺纹杆，螺纹环使螺纹杆的位置移动，螺纹杆的底端移动进入到地下后，可以提高底座与地面的摩擦力，推动绝缘梯本体的位置通过转动杆与滑动轴承之间的配合，可以使绝缘梯本体在底座的上方做圆弧运动，将绝缘梯本体放置在作业地点后，在工作人员作业期间，绝缘梯本体通过底座可以有效的防止绝缘梯本体的位置滑动，达到在施工作业时有效防止绝缘梯位置滑动的目的，可以减少事故的发生；

13、2.本实用新型通过安装有支撑板和定位架可以快速的对施工用绝缘梯内部单独损坏的支撑板进行更换，使用绝缘梯施工作业时，作业人员通过支撑板进行高空作业，施工用绝缘在长时间的作业后，内部的支撑板发生断裂现象，需要更换维护时，转动旋钮带动第一齿轮转动，第一齿轮转动时通过第二齿轮带动驱动杆在支撑环的内部转动，驱动杆转动时带动两组螺纹丝杆转动，由于两组螺纹丝杆外壁的螺纹相反，在螺纹丝杆转动时使两组滑环做趋近运动，滑环移动时通过第二连接板带动定位架移动出限位槽的内部，进而对支撑板不再进行限位，可以快速的对支撑板进行更换，达到快速对施工用绝缘内部断裂的支撑板进行更换维护的目的。

技术特征：

1.一种施工用绝缘梯，其特征在于，包括：

2.根据权利要求1所述的一种施工用绝缘梯，其特征在于：所述底座（4）的顶部对称镶嵌安装有限位组件（11），限位组件（11）包括螺纹环（12）和螺纹杆（13），螺纹环（12）依次设置在限位组件（11）的内壁，螺纹杆（13）穿设在螺纹环（12）的内部，且螺纹杆（13）的底端呈圆锥状。

3.根据权利要求1所述的一种施工用绝缘梯，其特征在于：所述第一连接板（8）的内壁对称设置有螺纹筒（9），绝缘梯本体（1）的外壁对称设置有定位螺栓（10），且定位螺栓（10）的一端穿设在对应螺纹筒（9）的内部。

4.根据权利要求3所述的一种施工用绝缘梯，其特征在于：所述绝缘梯本体（1）的内壁设置有多组限位槽（15），限位槽（15）的内壁设置有定位架（25），且支撑板（14）的一端穿设在限位槽（15）的内部。

5.根据权利要求4所述的一种施工用绝缘梯，其特征在于：所述支撑板（14）的外壁设置有旋钮（16），支撑板（14）的内壁设置有第一齿轮（17），且第一齿轮（17）的外壁与旋钮（16）的外壁固定连接。

6.根据权利要求5所述的一种施工用绝缘梯，其特征在于：所述支撑板（14）的内壁设置有多组支撑环（18），支撑环（18）的内壁穿设有驱动杆（19），驱动杆（19）的两端均设置有螺纹丝杆（20），且两组螺纹丝杆（20）表面的螺纹相反，支撑板（14）的内壁对称设置有框架（22），且螺纹丝杆（20）的一端穿设在框架（22）的内部，螺纹丝杆（20）的外壁环绕安装有滑环（23），滑环（23）的顶部和底部均连接有限位块（26），框架（22）的内壁对称设置有导向杆（27），且导向杆（27）的一端穿设在限位块（26）的内部，驱动杆（19）的外壁环绕安装有第二齿轮（21），且第一齿轮（17）与第二齿轮（21）相啮合。

7.根据权利要求5所述的一种施工用绝缘梯，其特征在于：所述支撑板（14）的外壁设置有滑槽（28），滑环（23）的两侧外壁均安装有第二连接板（24），且第二连接板（24）的一端通过滑槽（28）与定位架（25）的内壁固定连接。

技术总结
本技术公开了一种施工用绝缘梯，包括绝缘梯本体，所述绝缘梯本体的外壁依次交错设置有加强筋和支撑板，所述绝缘梯本体的底部对称设置有槽体，底座，所述底座包括支撑块、滑动轴承、转动杆和第一连接板，所述支撑块对称设置在底座的顶部，所述支撑块的顶部连接滑动轴承的底部，所述滑动轴承的内壁穿设有转动杆。本技术通过安装有底座和螺纹杆可以提高施工用绝缘梯与地面的摩擦力，减小劳动强度，底座与绝缘梯本体连接后，转动螺纹杆，可以提高底座与地面的摩擦力，推动绝缘梯本体可以使绝缘梯本体在底座的上方做圆弧运动，将绝缘梯本体放置在作业地点后，在工作人员作业期间，绝缘梯本体通过底座可以有效的防止绝缘梯本体的位置滑动。

技术研发人员：杨佳,代海峰,李继飞,张茂成,王帅
受保护的技术使用者：启晗电力建设集团有限公司
技术研发日：20230217
技术公布日：2024/1/12
