一种可折叠便携式户外油画架的制作方法

本技术涉及油画架领域，具体为一种可折叠便携式户外油画架。

背景技术：

1、众所周知，画架顾名思义就是是绘画时用来放置画板的架子,在需要画画可以在上面放置一些画板来进行画画或者写生，按型式可分为:三脚架、四角架、抽拉(伸缩)架和折叠架等，按材料可分为:木架、金属架、塑料架等，按用途可分为:普通画架、油画架等。

2、油画架是指一种独立的结构，在绘画时用来撑住画布或画板而设计的。油画是以用快干性的植物油调和颜料，在画布亚麻布，纸板或木板上进行制作的一个画种。

3、目前随着绘画被更多人喜爱，绘画时的工具画架也被普遍使用，传统的画架基本都是三脚支架结构，但这种支架基本都是完全固定定死的，不能拆解这样就导致画架的体积偏大不利于搬运和收藏，而且传统画架的画板也都是木板结构，并没有额外的功能使得画板的功能偏少不能满足日常更多需求，需要一种占用空间少、多功能画板的画架。

4、公开号为cn215685639u的专利提出了一种新型油画架来解决上述问题，其自身包括主体架，主体架为三脚支架结构，主体架前端放置有绘画板，绘画板内置有磁性材料制成的磁性层，绘画板配合内置铁磁性金属的吸附块形成磁性吸附的绘画板结构。本实用新型的结构合理、紧凑，通过在绘画板中内置磁性层形成磁性吸附的绘画板结构，配合吸附块不仅可以辅助固定而且直接在画板上拼接游戏，主体架由支架主体与连接杆拼装组成，有效减少搬运和收藏时占用空间，做到便捷使用兼顾实用性，使用效果好。

5、上述的结构在使用时，油画架的结构单一，不便于折叠，不便于外出携带，并且放置在画架上的绘画纸固定的效果不佳，而且在户外时常遇到大风天气，在这种极端情况下，现有的油画架无法保障绘画纸的牢固程度或者画架整体牢固性，则会影响绘画者的绘图质量。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种可折叠便携式户外油画架。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种可折叠便携式户外油画架，包括承载板以及画板，所述承载板的下端设有多个可以拆卸的支撑杆，所述承载板上设有放置槽，所述画板位于放置槽的内部，所述画板的底端与放置槽转动连接，所述承载板的下端固定设置定位座，所述承载板的中间部分设有贯穿定位座的升降杆，所述升降杆与定位座螺纹连接，所述升降杆的顶端转动设置导向杆，所述画板的后端固定设置固定座，所述固定座与导向杆滑动连接，所述画板的前端设有空槽，所述空槽的四角处设有定位孔，所述空槽的两侧设有限位杆，所述限位杆的两端设有插入到定位孔内部的定位块，所述定位块与定位孔过盈配合。

5、为了使承载板的高度便于调节，本实用新型的改进有，所述支撑杆包括第二支杆以及第一支杆，所述第二支杆的顶端插入到承载板的内部，且所述第二支杆插入到第一支杆的内部，所述第二支杆上设有多个限位孔，所述第一支杆的顶部设有贯穿限位孔的插杆。

6、为了使插杆安装的更加牢固，本实用新型的改进有，所述插杆与第一支杆螺纹连接。

7、为了使升降杆便于操作，本实用新型的改进有，所述升降杆的下端设有把手。

8、进一步的，本实用新型的改进有，所述把手的外壁上设有多条防滑纹。

9、为了提高本结构的实用性，本实用新型的改进有，所述定位块以及定位孔均为圆柱结构。

10、为了使限位杆安装的更加牢固，本实用新型的改进有，所述定位孔的内部固定设置铁块，所述定位块采用磁铁。

11、(三)有益效果

12、与现有技术相比，本实用新型提供了一种可折叠便携式户外油画架，具备以下有益效果：

13、该可折叠便携式户外油画架，本结构在外出携带时，画板位于放置槽内，便于对画板进行折叠，能对承载板提拉携带，而且支撑杆能拆卸，从而使本结构便于外出携带；

14、通过定位块与定位孔的配合，能使限位杆的位置固定，限位杆能给空槽内的纸张提供一个限位作用，能使画纸在空槽内更加牢固，能提高绘图质量，转动升降杆，此时导向杆会在固定座上滑动，进而能使画板进行角度调节，使用方便；

15、拆卸插杆，然后能抽拉第二支杆，进而能临时调整支撑杆的高度，通过插杆与限位孔的配合，能使第二支杆的位置固定，能提高本结构在使用时的稳定性，能使承载板的高度便于调节，能降低承载板在使用时的局限性；

16、插杆与第一支杆螺纹连接，能使插杆安装的更加牢固，能提高支撑杆在使用时的稳定性；

17、定位孔的内部固定设置铁块，所述定位块采用磁铁，从而能使定位块在定位孔内更加牢固，能使限位杆在使用时更加牢固。

技术特征：

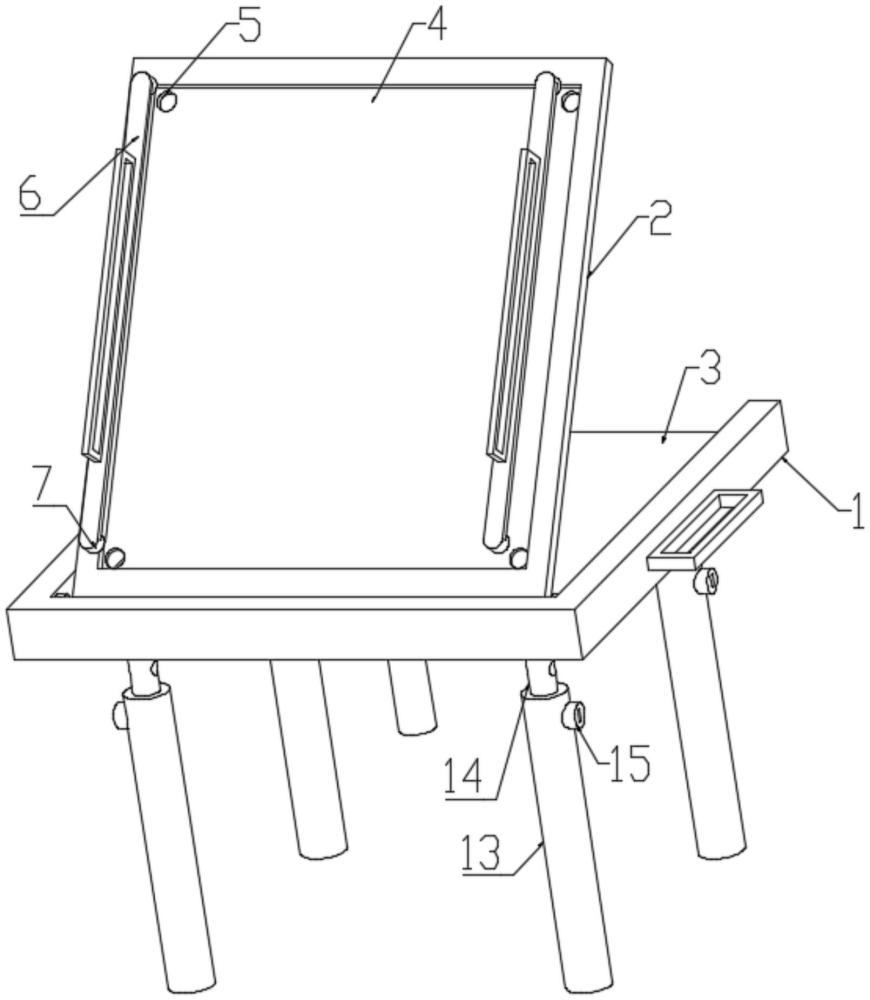

1.一种可折叠便携式户外油画架，包括承载板(1)以及画板(2)，其特征在于：所述承载板(1)的下端设有多个可以拆卸的支撑杆，所述承载板(1)上设有放置槽(3)，所述画板(2)位于放置槽(3)的内部，所述画板(2)的底端与放置槽(3)转动连接，所述承载板(1)的下端固定设置定位座(11)，所述承载板(1)的中间部分设有贯穿定位座(11)的升降杆(9)，所述升降杆(9)与定位座(11)螺纹连接，所述升降杆(9)的顶端转动设置导向杆(10)，所述画板(2)的后端固定设置固定座(8)，所述固定座(8)与导向杆(10)滑动连接，所述画板(2)的前端设有空槽(4)，所述空槽(4)的四角处设有定位孔(5)，所述空槽(4)的两侧设有限位杆(6)，所述限位杆(6)的两端设有插入到定位孔(5)内部的定位块(7)，所述定位块(7)与定位孔(5)过盈配合。

2.根据权利要求1所述的一种可折叠便携式户外油画架，其特征在于：所述支撑杆包括第二支杆(14)以及第一支杆(13)，所述第二支杆(14)的顶端插入到承载板(1)的内部，且所述第二支杆(14)插入到第一支杆(13)的内部，所述第二支杆(14)上设有多个限位孔(16)，所述第一支杆(13)的顶部设有贯穿限位孔(16)的插杆(15)。

3.根据权利要求2所述的一种可折叠便携式户外油画架，其特征在于：所述插杆(15)与第一支杆(13)螺纹连接。

4.根据权利要求3所述的一种可折叠便携式户外油画架，其特征在于：所述升降杆(9)的下端设有把手(12)。

5.根据权利要求4所述的一种可折叠便携式户外油画架，其特征在于：所述把手(12)的外壁上设有多条防滑纹。

6.根据权利要求5所述的一种可折叠便携式户外油画架，其特征在于：所述定位块(7)以及定位孔(5)均为圆柱结构。

7.根据权利要求6所述的一种可折叠便携式户外油画架，其特征在于：所述定位孔(5)的内部固定设置铁块，所述定位块(7)采用磁铁。

技术总结
本技术涉及油画架领域，具体为一种可折叠便携式户外油画架，所述承载板的下端设有多个可以拆卸的支撑杆，所述承载板上设有放置槽，所述画板位于放置槽的内部，所述画板的底端与放置槽转动连接，所述承载板的下端固定设置定位座，所述承载板的中间部分设有贯穿定位座的升降杆，所述升降杆与定位座螺纹连接，所述升降杆的顶端转动设置导向杆，所述画板的后端固定设置固定座，所述固定座与导向杆滑动连接，本结构在外出携带时，画板位于放置槽内，便于对画板进行折叠，能对承载板提拉携带，而且支撑杆能拆卸，从而使本结构便于外出携带，限位杆能给空槽内的纸张提供一个限位作用，能提高绘图质量。

技术研发人员：雷雨
受保护的技术使用者：雷雨
技术研发日：20230712
技术公布日：2024/1/22
