一种用于公寓床的斜向受力楼梯的制作方法

本技术涉及公寓床，具体是指一种用于公寓床的斜向受力楼梯。

背景技术：

1、公寓床是由床、书柜、衣柜、书桌和梯架组成。书柜和衣柜连接在床架床腿内侧，书桌将书柜、衣柜连在一起，床架有书柜的一头安装有梯架，床架的另一头与梯架同侧有护栏，书桌的桌面下有键盘支架和抽屉架。由于床是立体空间组合，不仅节省了空间，而且整齐美观，又便于管理，从而更多的使用在学生公寓、工人公寓、教师公寓等场所。

2、随时代发展，对于学校公寓家具的要求也越来越高，学生宿舍床的设计功能也越来越多，对于安全性，功能性，以及外观时尚性也有了更高的要求。现有的公寓床通常在每个公寓床前侧设置楼梯，睡在上床板的人通过脚踩在脚踏板上的方式进行上下。此种设计存在一些缺点：1.占用空间较大；2.相邻公寓床之间独立布置，两床之间连接稳定性较差；3.楼梯垂直式设计，攀爬时安全性较差。

技术实现思路

1、本实用新型要解决的技术问题是克服上述技术的缺陷，提供一种用于公寓床的斜向受力楼梯。

2、为解决上述技术问题，本实用新型提供的技术方案为一种用于公寓床的斜向受力楼梯：包括柜体、对称固连于柜体后侧两端的后支撑杆、对称固连于柜体前侧两端的前支撑杆、以及设于相邻侧的后支撑杆与前支撑杆上端的床框梁，所述后支撑杆上端与、前支撑杆上端均与床框梁固连；

3、所述柜体呈直角梯型，所述柜体的后侧板竖直，所述柜体的前侧板从下向上逐渐向后侧板靠近，所述柜体的前侧板的相对外侧从下向上均匀设有楼梯板，所述楼梯板位于两个前支撑杆之间，所述楼梯板两端插接并固定于对应端的前支撑杆，所述楼梯板后侧与柜体连接。

4、进一步地，所述柜体中部设有隔板，所述隔板两侧从下向上设有多个放置板，从而在所述柜体两侧形成多个置物空间。

5、进一步地，所述楼梯板边缘设有包边条。

6、进一步地，所述前支撑杆、后支撑杆之间连接有加强杆。

7、本实用新型与现有技术相比的优点在于：本实用新型可以相邻床体共用一个斜向受力楼梯，减少占用空间，楼梯受力状态更好于单独楼梯，同时使相邻公寓床之间的连接更稳定，楼梯倾斜式设计，攀爬安全性更好，且该种设计可将储物空间开口移至侧面，上下楼梯与取放物品不相干涉，使用更加方便。

技术特征：

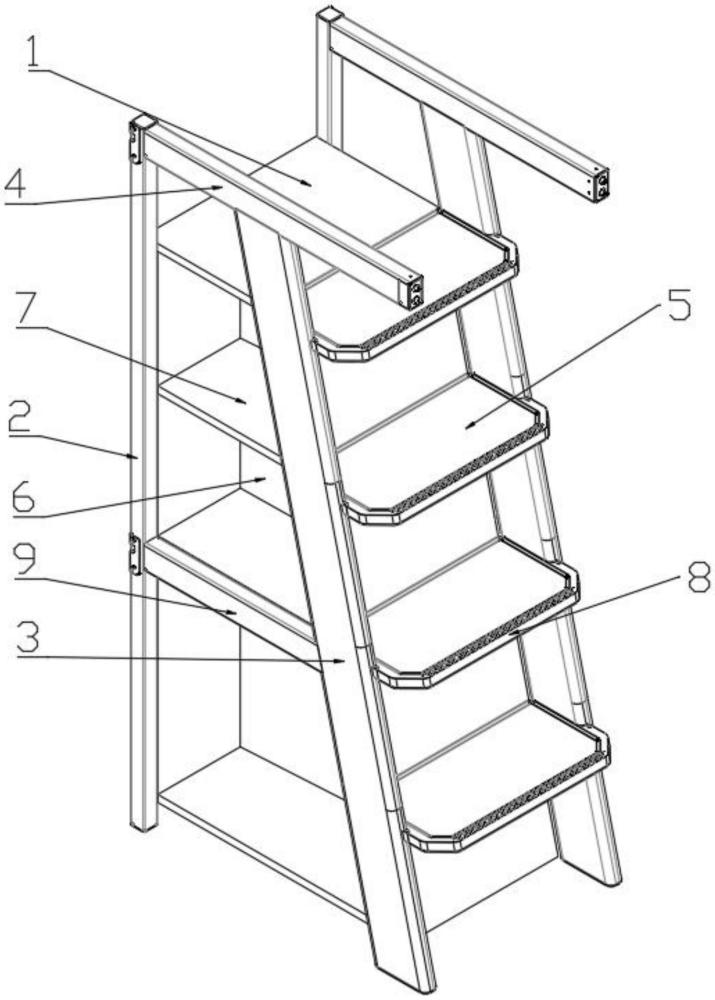

1.一种用于公寓床的斜向受力楼梯，其特征在于：包括柜体(1)、对称固连于柜体(1)后侧两端的后支撑杆(2)、对称固连于柜体(1)前侧两端的前支撑杆(3)、以及设于相邻侧的后支撑杆(2)与前支撑杆(3)上端的床框梁(4)，所述后支撑杆(2)上端与、前支撑杆(3)上端均与床框梁(4)固连；

2.根据权利要求1所述的一种用于公寓床的斜向受力楼梯，其特征在于：所述柜体(1)中部设有隔板(6)，所述隔板(6)两侧从下向上设有多个放置板(7)，从而在所述柜体(1)两侧形成多个置物空间。

3.根据权利要求1所述的一种用于公寓床的斜向受力楼梯，其特征在于：所述楼梯板(5)边缘设有包边条(8)。

4.根据权利要求1所述的一种用于公寓床的斜向受力楼梯，其特征在于：所述前支撑杆(3)、后支撑杆(2)之间连接有加强杆(9)。

技术总结
本技术公开了一种用于公寓床的斜向受力楼梯，包括柜体、对称固连于柜体后侧两端的后支撑杆、对称固连于柜体前侧两端的前支撑杆、以及设于相邻侧的后支撑杆与前支撑杆上端的床框梁，后支撑杆上端与、前支撑杆上端均与床框梁固连；柜体呈直角梯型，柜体的后侧板竖直，柜体的前侧板从下向上逐渐向后侧板靠近，柜体的前侧板的相对外侧从下向上均匀设有楼梯板，楼梯板位于两个前支撑杆之间，楼梯板两端插接并固定于对应端的前支撑杆，楼梯板后侧与柜体连接。本技术减少占用空间，连接更稳定，攀爬安全性更好，且该种设计可将储物空间开口移至侧面，上下楼梯与取放物品不相干涉，使用更加方便。

技术研发人员：许慰民
受保护的技术使用者：重庆民意家具制造有限公司
技术研发日：20230712
技术公布日：2024/1/15
