一种集成式光动百叶窗的制作方法

本技术涉及百叶窗，尤其涉及一种集成式光动百叶窗。

背景技术：

1、传统百叶窗利用卷绳对百叶帘的控制，能够实现透光和遮阳的效果。百叶窗对卷绳的控制通常分为手动驱动和电控驱动，在电控驱动模式中，驱动机构需要额外与外部电源进行连接，而且需要额外消耗电能，不能达到节能减排的效果。随着新能源技术的发展，光伏发电技术越来越成熟，光伏系统也开始用于百叶窗领域中，但现有光伏系统百叶窗的结构比较臃肿，光伏系统需要额外安装于百叶窗上，而且在出厂前，需要在光伏板电池成品上组装安装支架，并进行封边保护处理，还需要进行包装，在安装现场再拆开，把光伏系统安装在百叶窗上，流程比较复杂，而且现场安装容易接错线，常常导致百叶帘不能升降从而导致返修，而且蓄电件和控制板的安装距离较远，容易安装错误或者产生安装歪斜现象，导致整体外表不美观。

技术实现思路

1、本实用新型所要解决的技术问题在于，提供一种集成式光动百叶窗，能够将实现光伏发电控制百叶帘，而且光动组件集成于百叶窗的中空层内，能够大幅减少安装的工序和流程，节省人力，还能提高整体美观性。

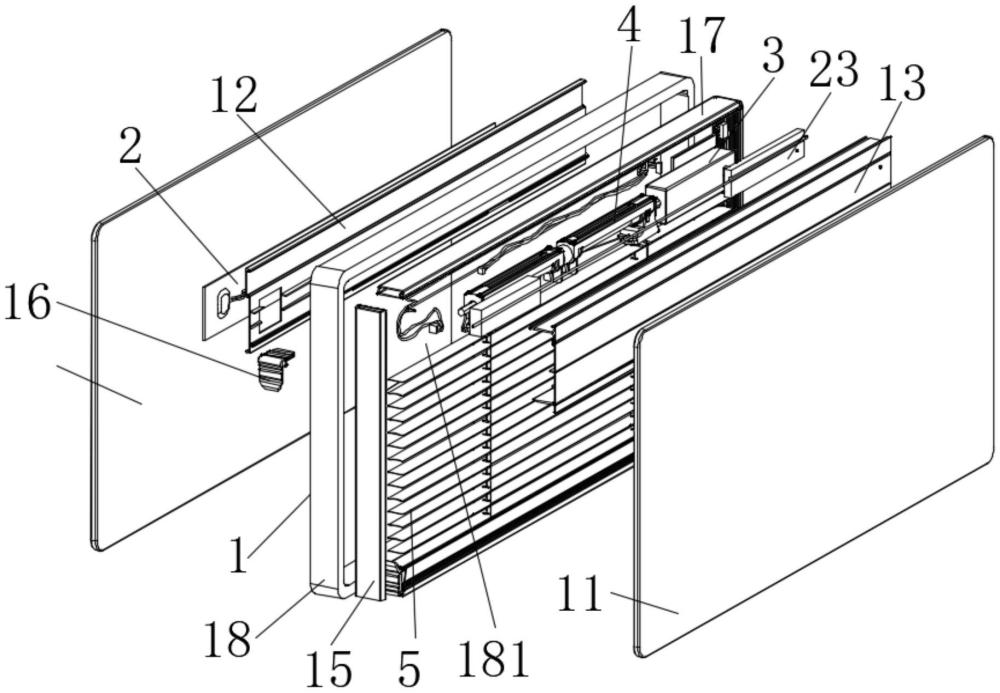

2、为了解决上述技术问题，本实用新型提供了一种集成式光动百叶窗，包括框架、设置于所述框架内的驱动组件、传动组件、百叶组件和光动组件，所述框架包括透光件、外框、前盖板、后盖板和上连接条，所述透光件设于所述外框的前后两侧，所述透光件与所述外框形成中空层，所述前盖板、所述后盖板和所述上连接条围成收纳槽。

3、所述驱动组件和所述传动组件设于所述收纳槽中，所述驱动组件包括相互连接的驱动件和驱动轴，所述传动组件包括卷筒，所述驱动轴与所述卷筒同轴连接，所述百叶组件包括卷绳和百叶帘，所述百叶帘与所述卷绳连接，所述卷绳能够卷绕于所述卷筒上。

4、所述光动组件包括吸能板、蓄电件和控制板，所述前盖板中远离所述容置腔的一侧设有凹陷的安装槽，所述吸能板固定于所述安装槽内，所述吸能板的接收面朝向所述透光件，所述蓄电件和所述控制板固定于所述后盖板上，所述驱动件与所述控制板电连接。

5、作为上述方案的改进，所述传动组件还包括封盖和轮座，所述封盖和轮座分别设于所述卷筒的两端，所述卷绳的一端穿过所述轮座并固定于所述卷筒的一端，另一端穿过所述百叶帘，所述卷筒旋转时，所述卷绳能够卷绕于所述卷筒上。

6、作为上述方案的改进，所述轮座包括连接部和穿绳部，所述连接部位于所述穿绳部的上部，所述穿绳部的一端设有穿绳孔，所述卷绳从所述穿绳孔穿过，所述穿绳孔竖直设置。

7、作为上述方案的改进，所述传动组件还包括上盖，所述上盖设于所述封盖和所述轮座的上方，所述上盖与所述封盖固定连接，所述上盖的一端底部设有固定扣，所述轮座的一端设有固定槽，所述固定扣能够扣入所述固定槽中。

8、作为上述方案的改进，所述传动组件的数量为2个，所述驱动轴先后穿过2个所述传动组件并分别与2个所述卷筒同轴固定，2个所述传动组件对称设置，2个所述传动组件之间设有定位套筒，所述定位套筒固定于所述驱动轴上。

9、作为上述方案的改进，所述后盖板中位于所述收纳槽中的一侧设有定位凸条，所述定位凸条凸出于所述后盖板的表面，所述定位凸条分别设于所述后盖板的上部和下部，所述蓄电件固定于所述定位凸条之间并位于所述传动组件的上方。

10、作为上述方案的改进，所述控制板的一侧设有凹陷的定位槽，所述定位槽的形状与所述定位凸条的形状相对应，所述定位凸条能够插入所述定位槽中。

11、作为上述方案的改进，所述光动组件还包括电连线，所述后盖板还设有过线槽，所述过线槽贯穿于所述定位凸条内部，所述电连线能够穿过所述过线槽。

12、作为上述方案的改进，所述框架还包括侧连接条，所述侧连接条设于所述上连接条两端的侧部，所述上连接条的两端分别与所述侧连接条之间设有插角，所述插角的两端相互垂直并能够分别插入所述上连接条的端部和所述侧连接条的端部。

13、作为上述方案的改进，所述吸能板铺设于所述安装槽中，所述吸能板为薄膜光伏板。

14、实施本实用新型，具有如下有益效果：

15、本实用新型集成式光动百叶窗设有框架、设置于所述框架内的驱动组件、传动组件、百叶组件和光动组件，其中所述框架包括透光件、外框、前盖板、后盖板和上连接条，所述透光件与所述外框形成中空层，所述前盖板、所述后盖板和所述上连接条均设于所述中空层内，所述驱动组件包括相互连接的驱动件和驱动轴，所述传动组件包括卷筒，所述驱动件能够通过所述驱动轴驱动所述卷筒转动，从而控制所述百叶组件翻页或升降，而所述光动组件包括吸能板、蓄电件和控制板，所述吸能板用于收集光能并将光能转化为电能储存于所述蓄电件中，所述驱动件与所述控制板电连接，所述控制板能够利用所述蓄电件中的电能对所述驱动件进行控制，从而实现光伏发电控制百叶帘。而且，所述前盖板中远离所述容置腔的一侧设有凹陷的安装槽，所述吸能板固定于所述安装槽内，所述蓄电件和所述控制板固定于所述后盖板上，由于所述前盖板、所述后盖板和所述上连接条围成收纳槽，从而将所述蓄电件和所述控制板集成于所述收纳槽内，因此在产品到达安装现场后，可以直接对百叶窗进行安装即可，能够大幅减少安装的工序和流程，节省人力。

技术特征：

1.一种集成式光动百叶窗，其特征在于，包括框架、设置于所述框架内的驱动组件、传动组件、百叶组件和光动组件，所述框架包括透光件、外框、前盖板、后盖板和上连接条，所述透光件设于所述外框的前后两侧，所述透光件与所述外框形成中空层，所述前盖板、所述后盖板和所述上连接条围成收纳槽；

2.根据权利要求1所述的集成式光动百叶窗，其特征在于，所述传动组件还包括封盖和轮座，所述封盖和轮座分别设于所述卷筒的两端，所述卷绳的一端穿过所述轮座并固定于所述卷筒的一端，另一端穿过所述百叶帘，所述卷筒旋转时，所述卷绳能够卷绕于所述卷筒上。

3.根据权利要求2所述的集成式光动百叶窗，其特征在于，所述轮座包括连接部和穿绳部，所述连接部位于所述穿绳部的上部，所述穿绳部的一端设有穿绳孔，所述卷绳从所述穿绳孔穿过，所述穿绳孔竖直设置。

4.根据权利要求3所述的集成式光动百叶窗，其特征在于，所述传动组件还包括上盖，所述上盖设于所述封盖和所述轮座的上方，所述上盖与所述封盖固定连接，所述上盖的一端底部设有固定扣，所述轮座的一端设有固定槽，所述固定扣能够扣入所述固定槽中。

5.根据权利要求3所述的集成式光动百叶窗，其特征在于，所述传动组件的数量为2个，所述驱动轴先后穿过2个所述传动组件并分别与2个所述卷筒同轴固定，2个所述传动组件对称设置，2个所述传动组件之间设有定位套筒，所述定位套筒固定于所述驱动轴上。

6.根据权利要求1所述的集成式光动百叶窗，其特征在于，所述后盖板中位于所述收纳槽中的一侧设有定位凸条，所述定位凸条凸出于所述后盖板的表面，所述定位凸条分别设于所述后盖板的上部和下部，所述蓄电件固定于所述定位凸条之间并位于所述传动组件的上方。

7.根据权利要求6所述的集成式光动百叶窗，其特征在于，所述控制板的一侧设有凹陷的定位槽，所述定位槽的形状与所述定位凸条的形状相对应，所述定位凸条能够插入所述定位槽中。

8.根据权利要求7所述的集成式光动百叶窗，其特征在于，所述光动组件还包括电连线，所述后盖板还设有过线槽，所述过线槽贯穿于所述定位凸条内部，所述电连线能够穿过所述过线槽。

9.根据权利要求1所述的集成式光动百叶窗，其特征在于，所述框架还包括侧连接条，所述侧连接条设于所述上连接条两端的侧部，所述上连接条的两端分别与所述侧连接条之间设有插角，所述插角的两端相互垂直并能够分别插入所述上连接条的端部和所述侧连接条的端部。

10.根据权利要求1所述的集成式光动百叶窗，其特征在于，所述吸能板铺设于所述安装槽中，所述吸能板为薄膜光伏板。

技术总结
本技术公开了一种集成式光动百叶窗，包括框架、驱动组件、传动组件、百叶组件和光动组件，所述框架包括透光件、外框、前盖板、后盖板和上连接条，所述透光件设于所述外框的前后两侧，所述驱动组件包括驱动件和驱动轴，所述传动组件包括卷筒，所述驱动轴与所述卷筒同轴连接，所述百叶组件包括卷绳和百叶帘，所述百叶帘与所述卷绳连接，所述卷绳能够卷绕于所述卷筒上，所述光动组件包括吸能板、蓄电件和控制板，所述前盖板设有安装槽，所述吸能板固定于所述安装槽内，所述蓄电件和所述控制板固定于所述后盖板上。采用本技术，能够将实现光伏发电控制百叶帘，而且光动组件集成于百叶窗的中空层内，能够大幅减少安装的工序和流程。

技术研发人员：李启祥
受保护的技术使用者：利时科技创新（广州）有限公司
技术研发日：20230717
技术公布日：2024/5/19
