一种炉灶置物台的制作方法

本技术涉及厨房用品设备，特别涉及一种炉灶置物台。

背景技术：

1、在现代概念中，厨房已不仅仅满足于烧菜做饭，人们开始把厨房做成了充满情趣的地方，开放式厨房及各种时尚的款式渐渐流行起来。随着“生活在厨房”理念的进一步延伸，厨房逐渐成为家居空间的主角，以“厨房是生活的主角”为核心的价值理念得到更为明显的体现，很多家居环境空间的营造都是为了衬托厨房的美感，体现厨房的价值，人们越来越关注厨房的空间与品味，这已成为一种流行趋势。而如今随着调味品种类的增加，其大小形状各异的包装，其合理的放置影响着厨房整体的美观性，如何有效解决大小不同调味品的放置问题显得尤为重要。

2、目前大多数的家庭厨房中，对于调味品的处理多是将调味品直接堆放在厨房炉灶的一侧或选用市面上常见的多层置物架对调味品进行整理，然而在实际使用时发现，随意堆放的方式不仅在使用时对调味品的翻找很是不便，且堆放区域的卫生清洁较为麻烦，该区域内的卫生进行清洁时，容易碰倒调味品，而造成倾撒，使清理及其不便，而使用置物架对调味品进行整理的方式，由于置物架是放置在厨房台面上的，需要占用较大的台面空间，置物架虽然能够对调味品起到一定的整理效果，但置物架的底部仍然是卫生死角，清理难度较大，在如今越来越多的开放式厨房中，置物架的选择严重影响着厨房的整体美观性，越来越不适应与现代厨房的理念。为此我们提出一种炉灶置物台。

技术实现思路

1、本实用新型提出一种炉灶置物台，该炉灶置物台通过设置可升降的调味瓶置物台，能够对厨房调味品做隐藏式收纳，调味品的选择拿取方便，保证了厨房台面的整体美观性，并且清洁打理方便，以解决上述现有技术中的不足之处。

2、本实用新型的技术方案是：一种炉灶置物台，包括：

3、载板，顶端开设有安装口，

4、置物部件，包括：安装盒和置物盒，所述安装盒的顶部开放，固定连接在载板的底部安装口处，所述置物盒的前侧壁开放，置物盒设置在安装盒内，所述安装盒内设有提升置物盒的提升组件，置物盒的顶部和底部设有与安装口相配合的盖板，置物盒设有旋转置物架，用于将需要的调料罐旋转至方便人手拿取的位置。

5、较佳的，所述提升组件包括：固定块、电机和丝杆，所述固定块固定连接在安装盒两相对的内侧壁上，所述电机设有两个，分别设置在安装盒内固定块的下方，所述丝杆一端固定连接在电机的转轴上，另一端转动连接在固定块的底部，所述置，安装块上开设有与丝杆相配合的螺纹孔。

6、较佳的，所述旋转置物架包括：主轴、转管和置物座，所述主轴横向设置在置物盒内，所述转管转动连接在主轴上，所述转管的侧壁两侧设有两个圆形挡板，所述置物座设有多个，设置在两个圆形挡板之间，置物座的两侧设有连接杆，所述连接杆的自由端铰接在两个圆形挡板上。

7、较佳的，所述置物盒的内壁与圆形挡板之间还设有限位组件，所述限位组件包括：安装管和安装座，所述安装管固定连接在置物盒的内壁上，所述安装座的侧壁上设有卡块，安装座滑动连接在安装管内，安装管的端部设有卡环，所述安装管内安装座与安装管的底部之间设有弹簧，所述安装座的端部设有滚珠槽，滚珠槽内设有滚珠，所述圆形挡板上开设有多个与滚珠相配合的通孔。

8、较佳的，所述安装块的顶端与底端均设有触发开关，所述安装盒的内壁上安装块的上下方设有与触发开关相对应的挡块。

9、较佳的，所述载板的顶端设第一安装槽，所述第一安装槽内设有触控面板，所述触控面板分别与电机及触发开关相连接。

10、较佳的，所述连接杆上设有l形的矩形卡槽，置物座的两侧设有与矩形卡槽相配合的矩形卡块，置物座上开设有置物槽，置物槽内设有防滑垫。

11、较佳的，所述安装盒的外侧壁两侧设有连接板，所述连接板螺钉连接在载板的底部安装口的两侧。

12、较佳的，所述盖板的周向设有密封圈，所述密封圈与安装口的内壁相配合。

13、较佳的，所述载板的顶端设有第二安装槽，所述第二安装槽内安装有灶头，载板的底端设有柜体。

14、本实用新型的有益效果：

15、本实用新型提供了一种炉灶置物台，在使用该炉灶置物台时，可通过载板上的控制面板开启电机使其正转，电机正转带动丝杆转动，使安装块在丝杆上向上滑动，安装块带动置物盒向上移动，完成上升后，此时置物盒的底板以载板的上表面相平齐，烹饪食物时，可旋转圆形挡板选择相应的调味品进行添加，在完成烹饪时，可通过触控面板启动电机反转，使得置物盒下降至安装盒之中，完成下降后，此时置物盒的盖板上表面与载板的上表面相平齐。该炉灶置物台相比于传统的置物架等装置，通过设置可升降的调味瓶置物台，能够对厨房调味品做隐藏式收纳，调味品的选择拿取方便，保证了厨房台面的整体美观性，平时不占用厨房台面空间，使厨房台面清洁打理方便，不会产生卫生死角，更为贴合现代厨房理念，应用在开放式厨房中使得厨房更为美观、整洁、大方，且由于连接杆的端部是铰接在置物盒的内壁上的，调味品受重力作用始终竖直向下，旋转的过程中不会发生倾倒，限位组件的设置也使得该装置的拿取方便，不会发生异常旋转，置物盒内的置物座可拆线连接在连接杆上，使得置物座的清理也及其方便快捷。

技术特征：

1.一种炉灶置物台，其特征在于，包括：

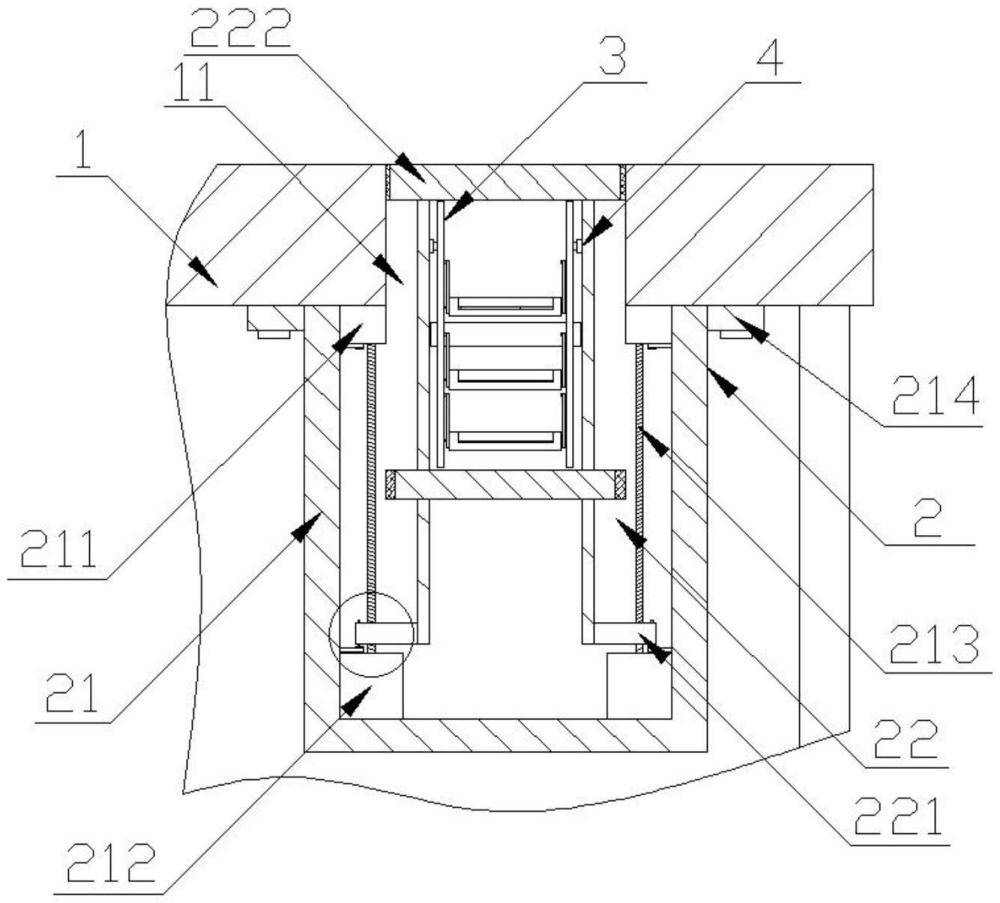

2.如权利要求1所述的一种炉灶置物台，其特征在于，所述提升组件包括：固定块(211)、电机(212)和丝杆(213)，所述固定块(211)固定连接在安装盒(21)两相对的内侧壁上，所述电机(212)设有两个，分别设置在安装盒(21)内固定块(211)的下方，所述丝杆(213)一端固定连接在电机(212)的转轴上，另一端转动连接在固定块(211)的底部，所述置物盒(22)的底部相对设有安装块(221)，安装块(221)上开设有与丝杆(213)相配合的螺纹孔。

3.如权利要求1所述的一种炉灶置物台，其特征在于，所述旋转置物架(3)包括：主轴(31)、转管(32)和置物座(33)，所述主轴(31)横向设置在置物盒(22)内，所述转管(32)转动连接在主轴(31)上，所述转管(32)的侧壁两侧设有两个圆形挡板(321)，所述置物座(33)设有多个，设置在两个圆形挡板(321)之间，置物座(33)的两侧设有连接杆(331)，所述连接杆(331)的自由端铰接在两个圆形挡板(321)上。

4.如权利要求3所述的一种炉灶置物台，其特征在于，所述置物盒(22)的内壁与圆形挡板(321)之间还设有限位组件(4)，所述限位组件(4)包括：安装管(41)和安装座(42)，所述安装管(41)固定连接在置物盒(22)的内壁上，所述安装座(42)的侧壁上设有卡块，安装座(42)滑动连接在安装管(41)内，安装管(41)的端部设有卡环，所述安装管(41)内安装座(42)与安装管(41)的底部之间设有弹簧，所述安装座(42)的端部设有滚珠槽，滚珠槽内设有滚珠(421)，所述圆形挡板(321)上开设有多个与滚珠(421)相配合的通孔(322)。

5.如权利要求2所述的一种炉灶置物台，其特征在于，所述安装块(221)的顶端与底端均设有触发开关(223)，所述安装盒(21)的内壁上安装块(221)的上下方设有与触发开关(223)相对应的挡块。

6.如权利要求5所述的一种炉灶置物台，其特征在于，所述载板(1)的顶端设第一安装槽，所述第一安装槽内设有触控面板(12)，所述触控面板(12)分别与电机(212)及触发开关(223)相连接。

7.如权利要求3所述的一种炉灶置物台，其特征在于，所述连接杆(331)上设有l形的矩形卡槽(332)，置物座(33)的两侧设有与矩形卡槽(332)相配合的矩形卡块(333)，置物座(33)上开设有置物槽(334)，置物槽(334)内设有防滑垫。

8.如权利要求1所述的一种炉灶置物台，其特征在于，所述安装盒(21)的外侧壁两侧设有连接板(214)，所述连接板(214)螺钉连接在载板(1)的底部安装口(11)的两侧。

9.如权利要求1所述的一种炉灶置物台，其特征在于，所述盖板(222)的周向设有密封圈，所述密封圈与安装口(11)的内壁相配合。

10.如权利要求1所述的一种炉灶置物台，其特征在于，所述载板(1)的顶端设有第二安装槽，所述第二安装槽内安装有灶头(13)，载板(1)的底端设有柜体。

技术总结
本技术涉及厨房用品设备技术领域，公开了一种炉灶置物台，包括：载板，顶端开设有安装口，置物部件，包括：安装盒和置物盒，所述安装盒的顶部开放，固定连接在载板的底部安装口处，所述置物盒的前侧壁开放，置物盒设置在安装盒内，所述安装盒内设有提升置物盒的提升组件，置物盒的顶部和底部设有与安装口相配合的盖板，置物盒设有旋转置物架，用于将需要的调料罐旋转至方便人手拿取的位置，该炉灶置物台通过设置可升降的调味瓶置物台，能够对厨房调味品做隐藏式收纳，调味品的选择拿取方便，保证了厨房台面的整体美观性，并且清洁打理方便。

技术研发人员：蔡建伟,杨红
受保护的技术使用者：陕西法乐斯家居有限公司
技术研发日：20230816
技术公布日：2024/4/7
