一种建筑防护网设备的制作方法

本技术涉及建筑防护网，具体为一种建筑防护网设备。

背景技术：

1、防护网是一种安装于窗户、阳台等处，为居家生活提供防护、防盗、防坠物等安全保障的新型建筑安防产品。

2、现有的建筑防护网通常是将防护网结构通过螺栓螺母固定在框架结构上，上述固定结构在安装或拆卸时，需在对防护网结构扶持的同时对螺栓螺母进行安装或拆卸，操作较为不便，为此，我们提出了一种建筑防护网设。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种建筑防护网设备，解决了上述背景技术中提出的问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：一种建筑防护网设备，包括两组框架组件，每组所述框架组件的顶部两侧均对称连接有两组固定组件,两组所述框架组件和两组固定组件的外部共同连接有防护网组件；

3、所述固定组件包括第二承托框，所述第二承托框的外部呈凵字型结构，所述第二承托框的内部底端中心连接有第二插板，所述第二承托框的顶部侧壁均开设有卡槽，所述第二承托框的上方设置有顶板，所述顶板的底端对称连接有两组卡扣，且两组卡扣卡合连接在两组卡槽的内部。

4、作为本实用新型进一步的技术方案，所述框架组件包括底座，所述底座的顶端中心连接有支架，所述支架的外部两侧对称连接有多组第一承托框，每组所述第一承托框的外部均呈凵字型结构，每组所述第一承托框的内部底端中心均连接有第一插板。

5、作为本实用新型进一步的技术方案，所述底座的拐角均开设有通孔，所述底座的顶部两侧和两组第二承托框的侧面相连，且两组第二承托框位于两组第一承托框的上方。

6、作为本实用新型进一步的技术方案，所述防护网组件包括防护网，所述防护网的两端侧面均连接有多组连接板，每组所述连接板的顶端均开设有插槽。

7、作为本实用新型进一步的技术方案，多组所述连接板分别位于两组第二承托框和多组第一承托框的内部，多组所述连接板的内部尺寸与两组卡槽和多组第一插板的外部尺寸相适配。

8、有益效果

9、本实用新型提供了一种建筑防护网设备。与现有技术相比具备以下有益效果：

10、1、一种建筑防护网设备，通过将防护网组件安装在两组框架组件之间，使得防护网底部的连接板安装在第一承托框内部，第一插板位于插槽内，防护网顶部的连接板安装在第二承托框内部，第二插板位于插槽内，该结构可避免防护网组件在安装时出现晃动，以及在对防护网组件进行锁止时，无需对防护网组件进行扶持。

11、2、一种建筑防护网设备，通过将两组卡扣挤压卡合在两组卡槽的内部，从而顶板和第二承托框完成框架组件和防护网组件的快速锁止，该结构相较于传统螺栓固定的方式，固定和拆卸较为简便。

技术特征：

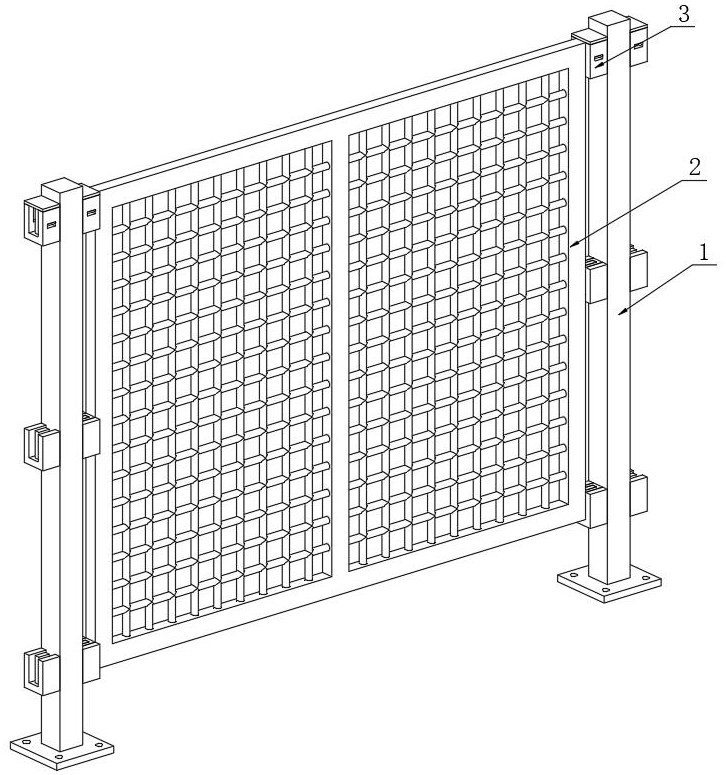

1.一种建筑防护网设备，其特征在于，包括两组框架组件（1），每组所述框架组件（1）的顶部两侧均对称连接有两组固定组件（3）,两组所述框架组件（1）和两组固定组件（3）的外部共同连接有防护网组件（2）；

2.根据权利要求1所述的一种建筑防护网设备，其特征在于，所述框架组件（1）包括底座（11），所述底座（11）的顶端中心连接有支架（12），所述支架（12）的外部两侧对称连接有多组第一承托框（13），每组所述第一承托框（13）的外部均呈凵字型结构，每组所述第一承托框（13）的内部底端中心均连接有第一插板（14）。

3.根据权利要求2所述的一种建筑防护网设备，其特征在于，所述底座（11）的拐角均开设有通孔，所述底座（11）的顶部两侧和两组第二承托框（31）的侧面相连，且两组第二承托框（31）位于两组第一承托框（13）的上方。

4.根据权利要求1所述的一种建筑防护网设备，其特征在于，所述防护网组件（2）包括防护网（21），所述防护网（21）的两端侧面均连接有多组连接板（22），每组所述连接板（22）的顶端均开设有插槽（23）。

5.根据权利要求4所述的一种建筑防护网设备，其特征在于，多组所述连接板（22）分别位于两组第二承托框（31）和多组第一承托框（13）的内部，多组所述连接板（22）的内部尺寸与两组卡槽（33）和多组第一插板（14）的外部尺寸相适配。

技术总结
本技术公开了一种建筑防护网设备，涉及建筑防护网技术领域，包括两组框架组件，每组所述框架组件的顶部两侧均对称连接有两组固定组件,两组所述框架组件和两组固定组件的外部共同连接有防护网组件，所述固定组件包括第二承托框，所述第二承托框的外部呈凵字型结构，所述第二承托框的内部底端中心连接有第二插板，所述第二承托框的顶部侧壁均开设有卡槽，通过将防护网组件安装在两组框架组件之间，使得防护网底部的连接板安装在第一承托框内部，第一插板位于插槽内，防护网顶部的连接板安装在第二承托框内部，第二插板位于插槽内，该结构可避免防护网组件在安装时出现晃动，以及在对防护网组件进行锁止时，无需对防护网组件进行扶持。
