一种组合式宿舍床的制作方法

本技术涉及组合式宿舍床，尤其涉及一种组合式宿舍床。

背景技术：

1、随着人们对高效利用空间和提供舒适住宿环境的要求不断增加，组合式宿舍床悄然兴起，组合式宿舍床是指在一个房间内将多张床铺组合在一起，以节省空间并提供更多功能，这种床型最初源于学生宿舍和青年旅馆，旨在解决高校和年轻人住宿空间的短缺问题，由于空间有限，传统的单人床往往无法满足需求，而组合式宿舍床通过以层叠或折叠的方式，将多张床铺整合在一起，大大节省了房间空间，逐渐普及到一些共享居住空间、城市公寓和家庭住宅中，它们为人们提供了一个平衡空间利用和舒适居住的选择，为紧凑的城市生活带来便利和创新。

2、经检索，专利号为“cn211065836u”的实用新型提供了“一种整张组合式宿舍床，包括四根支撑钢柱，每两个位置相邻的支撑钢柱的顶部和底部之间均固定设有安装型钢，床架的两侧均固定设有连接钢板，安装型钢的一侧开设有安装型槽，连接钢板穿插连接于安装型槽的内部，本实用新型一种整张组合式宿舍床，通过在支撑钢柱上设置有安装型钢用于卡接床架，可在需要更换或维护床架时，通过拧动紧固螺栓将床架从安装型槽内拆出，与传统的焊接方式相比，拆卸时更加方便快捷，通过在两个支撑钢柱之间设置有桌板，且桌板可通过两侧的转轴自由转动，可在办公和学习时将桌板转动至水平状态，供用户学习和办公，且通过设置的垂直板可保证桌板处于水平状态”。但是仍然存在以下问题，该装置在使用时当上铺人需要上到自己的床位时，会踩到下铺人的床上，这会给下铺人造成一定的困扰和不适，且床桌不能根据个人情况调整高度，导致使用不便。

3、于是，我们提供了一种组合式宿舍床。

技术实现思路

1、本实用新型的目的在于提供一种组合式宿舍床，解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种组合式宿舍床，包括床体和桌板机构，所述床体的左侧焊接有床板，所述床板的上端焊接有栏杆，所述床板的左侧两端均焊接有床柱，所述床柱的内侧安装有桌板机构

3、所述桌板机构包括轴杆件、横向板件、伸缩板件和伸缩件，所述床柱的两端中间安装有轴杆件，所述轴杆件的右侧安装有横向板件，所述横向板件的右侧安装有伸缩板件，所述伸缩板件的下端旋转连接有伸缩件。

4、优选的，所述轴杆件包括旋转杆、螺丝和螺帽，所述床柱的中间滑动连接有旋转杆，所述旋转杆的两侧开设有螺丝槽，所述螺丝槽的内部安装有螺丝，所述螺丝的一端螺纹安装有螺帽。

5、优选的，所述横向板件包括挡板、横板和凹槽，所述旋转杆的中间连接有挡板，所述挡板的下端固定连接有横板，所述横板的右侧开设有凹槽。

6、优选的，所述伸缩板件包括伸缩板、旋转轴、旋转板和拉手，所述凹槽的右侧连接有伸缩板，所述伸缩板的右侧连接有旋转轴，所述旋转轴的右侧旋转连接有旋转板，所述旋转板的右侧焊接有拉手。

7、优选的，所述伸缩件包括转动轴第一伸缩杆、第二伸缩杆、插销和垫片，所述横板的下端连接有转动轴，所述转动轴的下端连接有第一伸缩杆，所述第一伸缩杆的下端伸缩连接有第二伸缩杆，所述第二伸缩杆的一侧安装有插销，所述第二伸缩杆的下端安装有垫片。

8、优选的，所述床板的一侧开设有大槽，所述大槽的两侧均开设有滑槽，所述滑槽的前端安装有堵头，所述床板的中间设置有抽拉件，所述抽拉件包括拉板、卡柱和拉手环，所述拉板的后侧焊接有卡柱，所述拉板的前端固定安装有拉手环。

9、优选的，所述床柱的左右两侧均开设有第一滑槽，且所述螺丝安装在第一滑槽的内部，所述床柱的左右两侧均开设有第二滑槽，所述旋转杆安装在第二滑槽的内部，所述第二滑槽的顶端固定连接有固定块。

10、与现有技术相比，本实用新型的有益效果是：

11、1、该组合式宿舍床，通过设置抽拉件，当上铺人员需要上去时，先拉动把手，将拉板拉出一定距离，然后人踩到拉板上去，避免踩到下铺人的床上，给下铺人造成一定的困扰和不适，这样的设计不仅保障了上铺人员的舒适和安全，同时也兼顾了下铺人员的使用体验，这种功能提供了更好的居住体验和空间利用效率。

12、2、通过设置桌板机构，当人通过爬梯上去之后根据自身情况调整和使用床桌，将插销拧松，调整第一伸缩杆和第二伸缩杆，将高度调整的合适位置，之后将插销拧紧固定，竖向桌板可以根据实际使用情况折叠或者打开使用，拉动拉手将伸缩板拉出便于使用，旋转板可以通过旋转杆折回使用，用完之后将桌板机构通过活动杆旋转至床后并通过固定件进行固定，避免晚上睡觉阻挡抬脚。

技术特征：

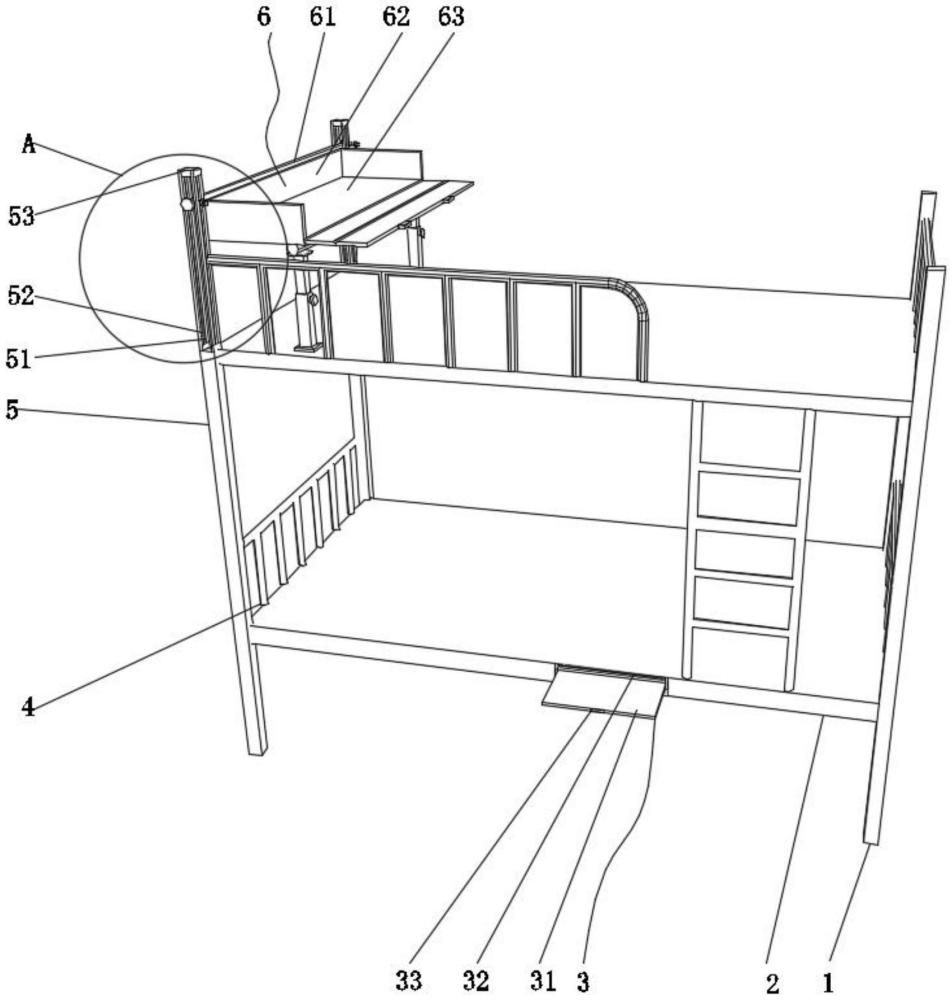

1.一种组合式宿舍床，包括床体(1)和桌板机构(6)，其特征在于：所述床体(1)的左侧焊接有床板(2)，所述床板(2)的上端焊接有栏杆(4)，所述床板(2)的左侧两端均焊接有床柱(5)，所述床柱(5)的内侧安装有桌板机构(6)；

2.根据权利要求1所述的一种组合式宿舍床，其特征在于，所述轴杆件(61)包括旋转杆(611)、螺丝(612)和螺帽(613)，所述床柱(5)的中间滑动连接有旋转杆(611)，所述旋转杆(611)的两侧开设有螺丝槽(6111)，所述螺丝槽(6111)的内部安装有螺丝(612)，所述螺丝(612)的一端螺纹安装有螺帽(613)。

3.根据权利要求2所述的一种组合式宿舍床，其特征在于，所述横向板件(62)包括挡板(621)、横板(622)和凹槽(623)，所述旋转杆(611)的中间连接有挡板(621)，所述挡板(621)的下端固定连接有横板(622)，所述横板(622)的右侧开设有凹槽(623)。

4.根据权利要求3所述的一种组合式宿舍床，其特征在于，所述伸缩板件(63)包括伸缩板(631)、旋转轴(632)、旋转板(633)和拉手(634)，所述凹槽(623)的右侧连接有伸缩板(631)，所述伸缩板(631)的右侧连接有旋转轴(632)，所述旋转轴(632)的右侧旋转连接有旋转板(633)，所述旋转板(633)的右侧焊接有拉手(634)。

5.根据权利要求3所述的一种组合式宿舍床，其特征在于，所述伸缩件(64)包括转动轴(641)第一伸缩杆(642)、第二伸缩杆(643)、插销(644)和垫片(645)，所述横板(622)的下端连接有转动轴(641)，所述转动轴(641)的下端连接有第一伸缩杆(642)，所述第一伸缩杆(642)的下端伸缩连接有第二伸缩杆(643)，所述第二伸缩杆(643)的一侧安装有插销(644)，所述第二伸缩杆(643)的下端安装有垫片(645)。

6.根据权利要求1所述的一种组合式宿舍床，其特征在于，所述床板(2)的一侧开设有大槽(21)，所述大槽(21)的两侧均开设有滑槽(22)，所述滑槽(22)的前端安装有堵头(23)，所述床板(2)的中间设置有抽拉件(3)，所述抽拉件(3)包括拉板(31)、卡柱(32)和拉手环(33)，所述拉板(31)的后侧焊接有卡柱(32)，所述拉板(31)的前端固定安装有拉手环(33)。

7.根据权利要求2所述的一种组合式宿舍床，其特征在于，所述床柱(5)的左右两侧均开设有第一滑槽(51)，且所述螺丝(612)安装在第一滑槽(51)的内部，所述床柱(5)的前后两侧均开设有第二滑槽(52)，且所述旋转杆(611)安装在第二滑槽(52)的内部，所述第二滑槽(52)的顶端固定连接有固定块(53)。

技术总结
本技术提供一种组合式宿舍床，涉及组合式宿舍床技术领域，包括床体和桌板机构，所述床体的左侧焊接有床板，所述床板的上端焊接有栏杆，所述床板的左侧两端均焊接有床柱，所述床柱的内侧安装有桌板机构。该组合式宿舍床，通过设置抽拉件，当上铺人员需要上去时，先拉动把手，将拉板拉出一定距离，然后人踩到拉板上去，避免踩到下铺人的床上，给下铺人造成一定的困扰和不适，这种功能提供了更好的居住体验和空间利用效率，通过设置桌板机构，当人通过爬梯上去之后根据自身情况调整和使用床桌，旋转板可以通过旋转杆折回使用，用完之后将桌板机构通过活动杆旋转至床后并通过固定件进行固定，避免晚上睡觉阻挡抬脚。

技术研发人员：过声霞,过声定,王健辉
受保护的技术使用者：贵州恒广晟教学设备有限公司
技术研发日：20231009
技术公布日：2024/9/9
