坐便器盖板支座的制作方法

本技术涉及智能坐便器，特别涉及一种坐便器盖板支座。

背景技术：

1、随着科技的快速发展，愈来愈多的用户选择智能坐便器。现有的智能坐便器其座圈通常都附加有一定的功能，例如加热、按摩等等。在目前的技术方案中，智能坐便器的盖板支座不仅用以将盖板和座圈固定于坐便器本体上，其还具有电路导通功能，具体地，盖板支座上设置有连接线束，其一端连接座圈的功能电路，另一端具有插头以插入坐便器本体的插孔内，实现电路的导通，然而，该插头裸露在盖板支座之外，在不需要电路导通或者对其进行运输时，插头容易进水或者造成损坏，降低了智能坐便器使用时的安全性以及使用寿命。

技术实现思路

1、本实用新型旨在至少在一定程度上解决上述技术中的技术问题之一。为此，本实用新型的目的在于提出一种坐便器盖板支座，以提高智能坐便器使用时的安全性以及使用寿命。

2、为达到上述目的，本实用新型的实施例提出了一种坐便器盖板支座，包括：

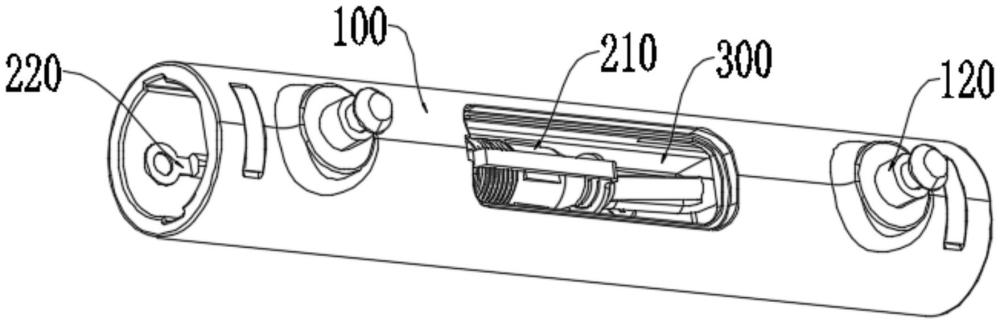

3、壳体，其具有一侧开口的容纳腔；

4、连接线束，其包括插头端以及由所述插头端引出的两个接电端；所述插头端设置于所述容纳腔内且可通过所述开口抽出于所述容纳腔外，两个所述接电端沿所述壳体的轴向延伸至所述壳体的端部。

5、根据本实用新型实施例的坐便器盖板支座，通过壳体的容纳腔与连接线束相适配的设置，当不需要进行座圈的电路导通时，可以将连接线束收纳于容纳腔内，避免其裸露在外，不仅可以防止其进水，还可以防止日常使用时或者运输时对插头造成损坏，提高了智能坐便器使用时的安全性以及使用寿命。

6、另外，根据本实用新型上述实施例提出的一种坐便器盖板支座，还可以具有如下附加的技术特征：

7、可选地，所述容纳腔内设置有收纳座，所述收纳座上开设有与所述开口相对应的收纳槽，所述插头端设置于所述收纳槽内，两个所述接电端穿出于所述收纳座的侧壁以分别延伸至所述壳体的两端。

8、可选地，所述收纳座的外侧壁设置有若干绕线柱。

9、可选地，所述收纳座的外侧壁设置有两个夹线单元，两个所述夹线单元分别设置于所述收纳座的两端，所述夹线单元用以固定所述接电端。

10、可选地，所述连接线束还包括防护盖和连接部，所述连接部的一端套设于所述插头端的外周，另一端与所述防护盖连接，所述防护盖可盖合于所述插头端的端部。

11、可选地，还包括与所述开口相适配的盖片，所述盖片与所述壳体可拆卸连接。

12、可选地，所述壳体的外侧壁设置有两个固定柱，所述固定柱的端部沿其环向开设有固定槽。

技术特征：

1.一种坐便器盖板支座，其特征在于，包括：

2.根据权利要求1所述的支座，其特征在于，所述容纳腔内设置有收纳座，所述收纳座上开设有与所述开口相对应的收纳槽，所述插头端设置于所述收纳槽内，两个所述接电端穿出于所述收纳座的侧壁以分别延伸至所述壳体的两端。

3.根据权利要求2所述的支座，其特征在于，所述收纳座的外侧壁设置有若干绕线柱。

4.根据权利要求2所述的支座，其特征在于，所述收纳座的外侧壁设置有两个夹线单元，两个所述夹线单元分别设置于所述收纳座的两端，所述夹线单元用以固定所述接电端。

5.根据权利要求2所述的支座，其特征在于，所述连接线束还包括防护盖和连接部，所述连接部的一端套设于所述插头端的外周，另一端与所述防护盖连接，所述防护盖可盖合于所述插头端的端部。

6.根据权利要求1-5中任一项所述的支座，其特征在于，还包括与所述开口相适配的盖片，所述盖片与所述壳体可拆卸连接。

7.根据权利要求1-5中任一项所述的支座，其特征在于，所述壳体的外侧壁设置有两个固定柱，所述固定柱的端部沿其环向开设有固定槽。

技术总结
本技术公开了一种坐便器盖板支座，包括壳体，其具有一侧开口的容纳腔；连接线束，其包括插头端以及由所述插头端引出的两个接电端；所述插头端设置于所述容纳腔内且可通过所述开口抽出于所述容纳腔外，两个所述接电端沿所述壳体的轴向延伸至所述壳体的端部。本技术实施例的技术方案可以提高智能坐便器使用时的安全性以及使用寿命。

技术研发人员：任世松,杨雄
受保护的技术使用者：厦门博维尔卫浴有限公司
技术研发日：20231013
技术公布日：2024/6/20
