一种灶蒸烤烹饪机的导流板组件及灶蒸烤烹饪机的制作方法

本技术涉及厨房器具，特别涉及一种灶蒸烤烹饪机的导流板组件及灶蒸烤烹饪机。

背景技术：

1、灶蒸烤烹饪机是将灶具和蒸烤箱集成在橱柜台面上，灶蒸烤烹饪机的排气管设置在整机后部，且灶蒸烤烹饪机在排气管出管位置有个让位孔。若灶具发生溢液，液体会沿着让位孔位置流入蒸烤箱，灶蒸烤烹饪机会出现安全问题。

2、基于现有技术存在的缺点，急需研究一种灶蒸烤烹饪机的导流板组件及灶蒸烤烹饪机，来解决上述问题。

技术实现思路

1、为了解决上述技术问题，本实用新型当灶具上液体外溢时，覆盖在让位缺口上的孔盖板会将液体由孔盖板引流至第二导流部上，第二导流部会把液体盛接且导流到两边，若有部分液体流到第一导流部时，第一导流部还可以起到导流作用，进一步确保液体不会流入到蒸烤箱，进而降低清洁难度，并提高使用安全性。

2、本实用新型提供了一种灶蒸烤烹饪机的导流板组件，包括：

3、导流板，包括沿着其宽度方向依次布置的让位部、第一导流部和第二导流部；所述让位部上开设有用于放置灶蒸烤烹饪机的排气管出口的让位缺口，所述第一导流部和所述第二导流部均沿着所述导流板的长度方向延伸，所述第一导流部的高度和所述让位部的高度均高于所述第二导流部的高度；

4、孔盖板，所述孔盖板覆盖在所述让位缺口上，所述孔盖板沿着所述导流板的宽度方向延伸，所述孔盖板的一端能够与所述灶蒸烤烹饪机抵接，所述孔盖板的另一端延伸至所述第二导流部的上方，以使所述灶蒸烤烹饪机上的液体能够由所述孔盖板流至所述第二导流部上。

5、进一步地，所述第一导流部上设置有第一导流槽，所述第一导流槽沿着所述导流板的长度方向设置，且所述第一导流槽围绕所述让位缺口。

6、进一步地，所述让位缺口的高度高于所述第一导流槽的高度或所述第二导流部的高度。

7、进一步地，所述第一导流槽围绕所述让位缺口的位置至所述第一导流槽的两端高度逐渐降低。

8、进一步地，所述第二导流部与所述让位缺口对应的位置至所述第二导流部的两端高度逐渐降低。

9、进一步地，沿着所述导流板的长度方向，所述让位缺口设置在所述导流板的中部。

10、进一步地，还包括第三导流部；

11、沿着所述导流板的宽度方向依次布置的所述让位部、所述第一导流部、所述第二导流部和所述第三导流部，且所述第三导流部的高度低于所述第二导流部的高度。

12、进一步地，所述第二导流部上设置有第二导流槽，所述第二导流槽沿着所述导流板的长度方向布置。

13、进一步地，所述孔盖板包括第一挡板、第二挡板、第三挡板和第四挡板；

14、所述第四挡板覆盖在所述让位缺口上，所述第一挡板、所述第二挡板和所述第三挡板设置在所述第四挡板的侧面，围绕出液体容纳空间，以对所述让位缺口131上方流下的液体向所述第二导流部引流。

15、本实用新型还包括一种灶蒸烤烹饪机，包括灶具、蒸烤箱和如上所述的灶蒸烤烹饪机的导流板组件；

16、所述灶具安装在橱柜的台面上，所述蒸烤箱嵌入在所述橱柜内；

17、所述导流板设置在所述蒸烤箱上；所述蒸烤箱包括排气管，所述排气管的出口设置在所述让位缺口内。

18、实施本实用新型实施例，具有如下有益效果：

19、本实用新型在导流板上设置高度不同的让位部、第一导流部和第二导流部，且第一导流部的高度和让位部的高度均高于第二导流部的高度，当灶具上液体外溢时，覆盖在让位缺口上的孔盖板会将液体由孔盖板引流至第二导流部上，第二导流部会把液体盛接且导流到两边，若有部分液体流到第一导流部时，第一导流部还可以起到导流作用，进一步确保液体不会流入到蒸烤箱，进而降低清洁难度，并提高使用安全性。

技术特征：

1.一种灶蒸烤烹饪机的导流板组件，其特征在于，包括：

2.根据权利要求1所述的灶蒸烤烹饪机的导流板组件，其特征在于，所述第一导流部(11)上设置有第一导流槽(111)，所述第一导流槽(111)沿着所述导流板(1)的长度方向设置，且所述第一导流槽(111)围绕所述让位缺口(131)。

3.根据权利要求2所述的灶蒸烤烹饪机的导流板组件，其特征在于，所述让位缺口(131)的高度高于所述第一导流槽(111)的高度或所述第二导流部(12)的高度。

4.根据权利要求2所述的导流板组件，其特征在于，所述第一导流槽(111)围绕所述让位缺口(131)的位置至所述第一导流槽(111)的两端高度逐渐降低。

5.根据权利要求1所述的灶蒸烤烹饪机的导流板组件，其特征在于，所述第二导流部(12)与所述让位缺口(131)对应的位置至所述第二导流部(12)的两端高度逐渐降低。

6.根据权利要求1所述的灶蒸烤烹饪机的导流板组件，其特征在于，沿着所述导流板(1)的长度方向，所述让位缺口(131)设置在所述导流板(1)的中部。

7.根据权利要求1所述的灶蒸烤烹饪机的导流板组件，其特征在于，还包括第三导流部；

8.根据权利要求1-7任意一项所述的灶蒸烤烹饪机的导流板组件，其特征在于，所述第二导流部(12)上设置有第二导流槽，所述第二导流槽沿着所述导流板(1)的长度方向布置。

9.根据权利要求1-7任意一项所述的灶蒸烤烹饪机的导流板组件，其特征在于，所述孔盖板(2)包括第一挡板(21)、第二挡板(22)、第三挡板(23)和第四挡板(24)；

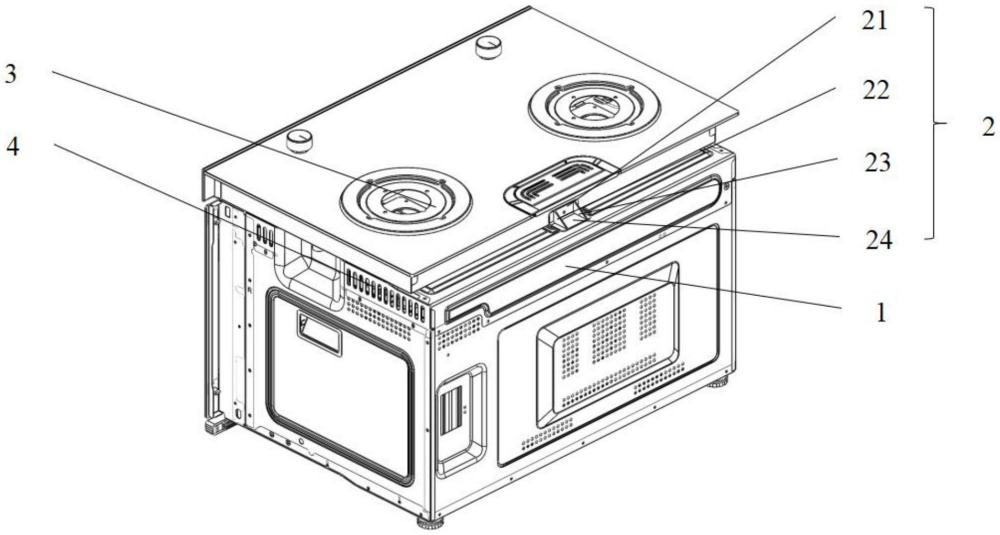

10.一种灶蒸烤烹饪机，其特征在于，包括灶具(3)、蒸烤箱(4)和如权利要求1-9任意一项所述的灶蒸烤烹饪机的导流板组件；

技术总结
本技术涉及厨房器具技术领域，具体是一种灶蒸烤烹饪机的导流板组件及灶蒸烤烹饪机，导流板组件包括：导流板，包括沿着其宽度方向依次布置的让位部、第一导流部和第二导流部；第一导流部的高度和让位部的高度均高于第二导流部的高度；孔盖板，孔盖板覆盖在让位缺口上，孔盖板的一端能够与灶蒸烤烹饪机抵接，孔盖板的另一端延伸至第二导流部的上方；本技术当灶具上液体外溢时，覆盖在让位缺口上的孔盖板会将液体引流至第二导流部上，第二导流部会把液体盛接且导流到两边，若有部分液体流到第一导流部时，第一导流部还可以起到导流作用，进一步确保液体不会流入到蒸烤箱，进而降低清洁难度，并提高使用安全性。

技术研发人员：谭燕,姚青,杨均
受保护的技术使用者：宁波方太厨具有限公司
技术研发日：20231020
技术公布日：2024/7/29
