防溅的锅盖的制作方法

本技术涉及一种食品加工器皿的，具体涉及一种防溅的锅盖。

背景技术：

1、目前煲汤的汤锅或炒菜的炒锅都有配套的锅盖，多数的锅盖是铁盖，需要揭开盖才能看清汤锅或炒锅内的情况，也有的用钢化玻璃制作的锅盖，不需要揭开锅盖也能看清汤锅或炒锅内的情况。然而在做需要液体（油、水、汤等）烧开了，再投放食材的时候，经常会把液体溅起来，有时不注意，还会烫伤，比如：煮汤圆、煮饺子、炸排骨、炸丸子、煲汤的时候放辅料等等，使得使用者对这个烹饪步骤产生恐惧。

技术实现思路

1、本实用新型所要解决的技术问题是提供一种防溅锅盖，往汤锅或炒锅中投食材时，可防止汤锅或炒锅中的液体溅起来烫伤使用者，有效减少使用者对这个烹饪步骤产生恐惧。

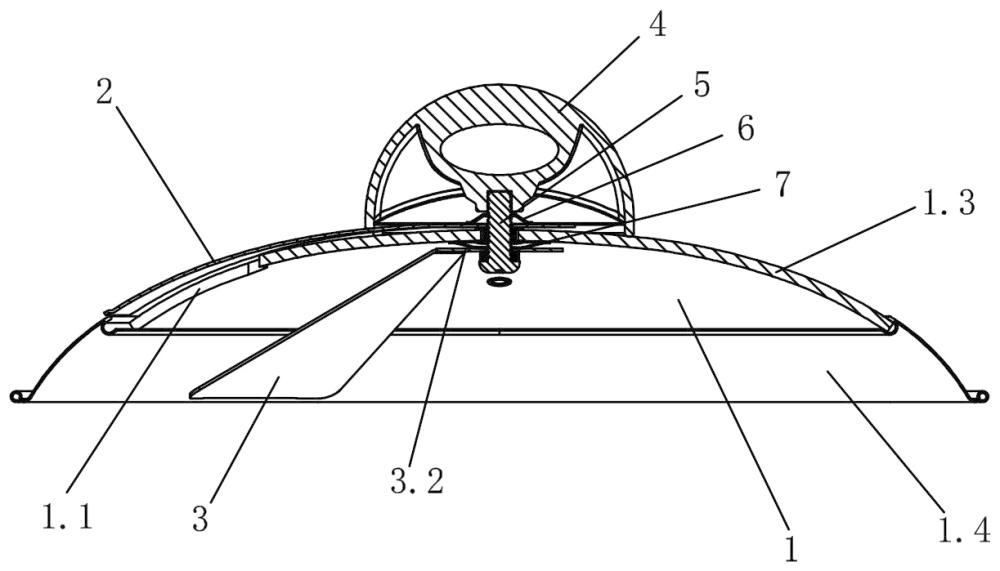

2、实现本实用新型目的的技术解决方案为：防溅的锅盖，包括锅盖本体，其特征在于：所述锅盖本体开设有一个投放食材的窗口，所述锅盖本体的外侧设有将窗口覆盖和打开的副盖，所述锅盖本体的内侧设有向下倾斜且通过移动可位于窗口下方的导向板。

3、所述锅盖本体的顶部设有把手，所述把手通过一异形螺钉安装到锅盖本体上，所述异形螺钉包括螺柱，所述螺柱设有轴向布置的限位平面，所述锅盖本体的顶部设有与螺柱相匹配且螺柱可相对锅盖本体转动的圆孔，所述副盖和导向板套在螺柱上，位于限位平面处，所述副盖设有与螺柱相匹配的副盖安装孔，所述导向板设有与螺柱相匹配的导向板安装孔。

4、所述导向板设有两个，两个所述导向板通过安装板连接在一起，所述导向板安装孔设在安装板上，两个所述导向板分别位于副盖两侧。

5、所述导向板的投影面积可将窗口覆盖。

6、所述锅盖本体包括采用透明玻璃做成的上盖和采用金属材料做成的下盖，所述下盖与上盖固定连接，所述窗口设在上盖上。

7、本实用新型防溅的锅盖有以下有益效果：往汤锅或炒锅中投放食材时，可防止食材投入后锅中的液体产生飞溅；设置了向下倾斜的导向板，食材可沿着导向板落入锅中；通过左右转动把手，即可调整副盖和导向板的位置，同时在旋转把手时，由于旋转惯性，可将粘在导向板上的食材落入锅中；采用透明玻璃，可在烹饪过程中观察到锅中食材的情况；有效减少了使用者对往锅中有热的液体时投放食材的烹饪步骤产生的恐惧。

技术特征：

1.防溅的锅盖，包括锅盖本体，其特征在于：所述锅盖本体开设有一个投放食材的窗口，所述锅盖本体的外侧设有将窗口覆盖和打开的副盖，所述锅盖本体的内侧设有向下倾斜且通过移动可位于窗口下方的导向板。

2.根据权利要求1所述的防溅的锅盖，其特征在于：所述锅盖本体的顶部设有把手，所述把手通过一异形螺钉安装到锅盖本体上，所述异形螺钉包括螺柱，所述螺柱设有轴向布置的限位平面，所述锅盖本体的顶部设有与螺柱相匹配且螺柱可相对锅盖本体转动的圆孔，所述副盖和导向板套在螺柱上，位于限位平面处，所述副盖设有与螺柱相匹配的副盖安装孔，所述导向板设有与螺柱相匹配的导向板安装孔。

3.根据权利要求1或2所述的防溅的锅盖，其特征在于：所述导向板设有两个，两个所述导向板通过安装板连接在一起，所述导向板安装孔设在安装板上，两个所述导向板分别位于副盖两侧。

4.根据权利要求1或2所述的防溅的锅盖，其特征在于：所述导向板的投影面积可将窗口覆盖。

5.根据权利要求1或2所述的防溅的锅盖，其特征在于：所述锅盖本体包括采用透明玻璃做成的上盖和采用金属材料做成的下盖，所述下盖与上盖固定连接，所述窗口设在上盖上。

技术总结
本技术公开了防溅的锅盖，包括锅盖本体，所述锅盖本体开设有一个投放食材的窗口，所述锅盖本体的外侧设有将窗口覆盖和打开的副盖，所述锅盖本体的内侧设有向下倾斜且通过移动可位于窗口下方的导向板；所述导向板的投影面积可将窗口覆盖。本技术具有以下有益效果：往汤锅或炒锅中投放食材时，可防止汤锅或炒锅中的液体溅起来烫伤使用者。

技术研发人员：吉海龙
受保护的技术使用者：广东阳晨厨具有限公司
技术研发日：20231023
技术公布日：2024/7/18
