破碎食品的杯体及破碎机的制作方法

本技术涉及家用电器，尤其涉及一种破碎食品的杯体及破碎机。

背景技术：

1、随着人们生活水平的提高，出现了越来越多的食品加工设备，例如破碎机及榨汁机等。

2、以破碎机为例，现有技术的食品加工设备包括破碎食品的杯体，破碎食品的杯体包括杯身、刀片单元和驱动单元，驱动单元能带动刀片单元在杯身中旋转，通过刀片单元，以在旋转过程中切碎杯身中的食品。

3、然而，由于刀片单元的刀尖(刀片单元的自由端)远离杯身的中心，当驱动单元带动刀片单元旋转时，刀片单元刀尖的线速度较大，因此，扰流严重，在使用破碎食品的杯体的过程中，会出现较大的噪音，影响使用体验。

技术实现思路

1、本实用新型提供一种破碎食品的杯体及破碎机，用以解决现有技术中由于刀片单元的刀尖远离杯身的中心，导致的破碎食品的杯体噪音大的技术问题。

2、本实用新型提供一种破碎食品的杯体，包括杯身、至少一个刀片单元和驱动单元；杯身具有容置腔；刀片单元位于容置腔内，并自容置腔的周围向杯身的中心延伸设置；驱动单元连接刀片单元，用于通过刀片单元切碎容置腔中的食品；其中，刀片单元的刀尖位于杯身的中心区域。

3、根据本实用新型的一个实施方式，驱动单元为环形电机；环形电机包括同轴排布的定子和转子；定子的外周壁连接容置腔的侧壁；转子位于定子内，转子的外周壁能转动地连接定子的内周壁；刀片单元连接转子的内周壁。

4、根据本实用新型的一个实施方式，容置腔包括自上至下依次连通的第一子腔和第二子腔；第一子腔设为柱状结构；第二子腔设为柱状结构，并与第一子腔同轴排布，且第二子腔的直径大于第一子腔的直径；定子和转子位于第二子腔内，转子的内周壁与第一子腔的内周壁平齐。

5、根据本实用新型的一个实施方式，刀片单元为多个，多个刀片单元沿杯身的周向间隔排布。

6、根据本实用新型的一个实施方式，刀片单元设为沿水平方向设置的板状结构。

7、根据本实用新型的一个实施方式，刀片单元呈等腰三角形，刀片单元的底边连接转子的内周壁。

8、根据本实用新型的一个实施方式，还包括把手，连接杯身的外侧壁。

9、本实用新型还提供一种破碎机，包括：上述实施方式的破碎食品的杯体。

10、根据本实用新型的一个实施方式，破碎食品的杯体包括杯身，杯身的上端具有能连通容置腔的开口；破碎食品的杯体还包括杯盖，设于开口处。

11、根据本实用新型的一个实施方式，杯盖还具有排气孔。

12、本实用新型的破碎食品的杯体及破碎机的特点及优点是：

13、刀片单元的刀尖位于杯身的中心区域，因此，刀片单元刀尖的线速度较小，当驱动单元带动刀片单元旋转时，杯身(容置腔)内不易出现扰流，在使用破碎食品的杯体的过程中，噪音较小，可提升使用体验，解决现有技术中由于刀片单元的刀尖远离杯身的中心，导致的破碎食品的杯体噪音大的技术问题。

技术特征：

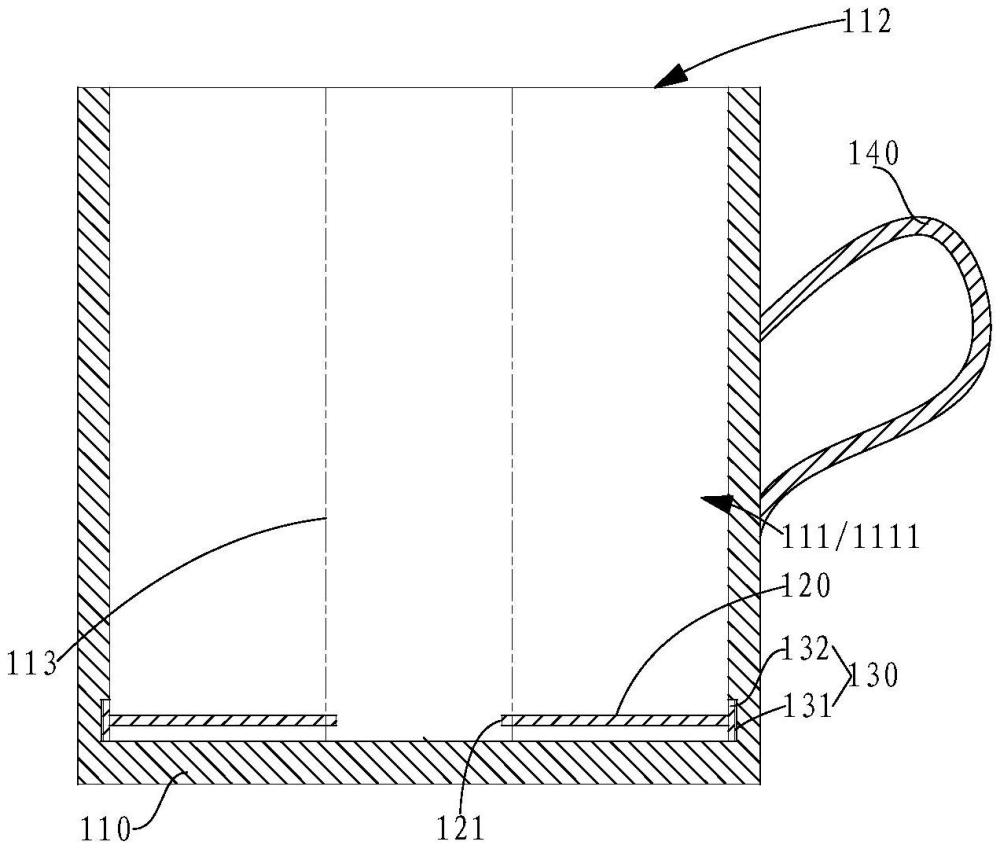

1.一种破碎食品的杯体，其特征在于，包括杯身(110)、至少一个刀片单元(120)和驱动单元(130)；

2.根据权利要求1所述的破碎食品的杯体，其特征在于，

3.根据权利要求2所述的破碎食品的杯体，其特征在于，

4.根据权利要求2或3所述的破碎食品的杯体，其特征在于，所述刀片单元(120)为多个，多个所述刀片单元(120)沿所述杯身(110)的周向间隔排布。

5.根据权利要求4所述的破碎食品的杯体，其特征在于，所述刀片单元(120)设为沿水平方向设置的板状结构。

6.根据权利要求5所述的破碎食品的杯体，其特征在于，所述刀片单元(120)呈等腰三角形，所述刀片单元(120)的底边连接所述转子(132)的内周壁。

7.根据权利要求1至3中任一项所述的破碎食品的杯体，其特征在于，还包括把手(140)，连接所述杯身(110)的外侧壁。

8.一种破碎机，其特征在于，包括：

9.根据权利要求8所述的破碎机，其特征在于，

10.根据权利要求9所述的破碎机，其特征在于，所述杯盖(200)还具有排气孔(210)。

技术总结
本技术涉及家用电器技术领域，提供一种破碎食品的杯体及破碎机。本技术破碎食品的杯体包括杯身、至少一个刀片单元和驱动单元；杯身具有容置腔；刀片单元位于容置腔内，并自容置腔的周围向杯身的中心延伸设置，例如可沿杯身的径向延伸设置；驱动单元连接刀片单元，用于通过刀片单元切碎容置腔中的食品；其中，刀片单元的刀尖位于杯身的中心区域。本技术提供一种破碎食品的杯体及破碎机，用以解决现有技术中由于刀片单元的刀尖远离杯身的中心，导致的破碎食品的杯体噪音大的技术问题。

技术研发人员：黄胜建,王丽珍,张立臣,杜毅林,刘云鹏,王少鹏,李柯旺,余青辉,成建
受保护的技术使用者：青岛海尔智慧生活电器有限公司
技术研发日：20231025
技术公布日：2024/9/9
