一种重载水下转台的制作方法

本技术涉及一种重载水下转台。

背景技术：

1、随着生活水平的提高，人们对物质的选择也在增加不同的审美选择需求。产品在进行展示时通常都是直接放置于展示架上，通过旋转结构设置可将产品进行旋转展示，使人们处于同一位置观察产品的不同视角。为了提高其本身的展示效果，还可放置于水下进行展示，但是目前并不具备水下展示的重载旋转机构，导致展示效果欠佳。

技术实现思路

1、本实用新型主要解决的技术问题是提供一种重载水下转台，结构简单、合理、可靠，可有效适应水下恶劣环境的工作，实现水下重载产品的旋转展示，负载大，操作简单方便。

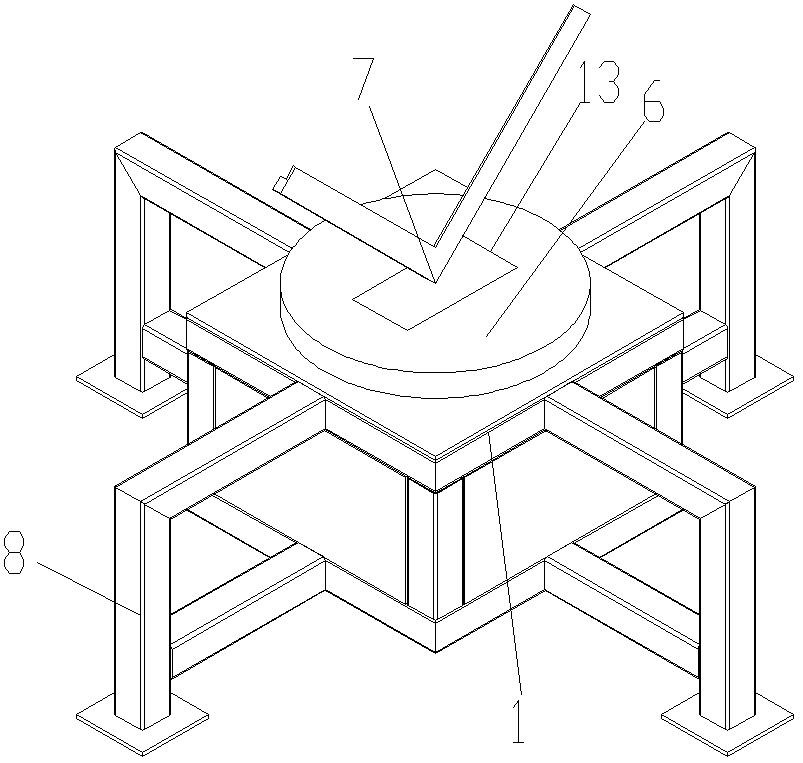

2、为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种重载水下转台，包括底座、防水电机、电机齿轮、回转支撑、安装座和支撑框架，所述底座的四周通过支架固定支撑，所述底座的下表面固定设置有防水电机，所述底座的上表面固定设置有回转支撑，所述回转支撑的外圈固定在底座上，所述回转支撑的内圈内表面设置有环形的齿条且顶部高于外圈的顶部，所述防水电机的驱动端穿过底座上表面并固定设置有电机齿轮，所述电机齿轮与回转支撑的内圈上的齿条啮合传动，所述安装座的底部设置有第一定位槽套置于回转支撑上方，所述支撑框架设置于安装座顶部。

3、在本实用新型一个较佳实施例中，所述底座的下表面在回转支撑内侧还设置有水下电滑环。

4、在本实用新型一个较佳实施例中，所述回转支撑在内圈顶部的内侧还下凹设置有环形的第二定位槽。

5、在本实用新型一个较佳实施例中，所述第二定位槽内设置有回转台面。

6、在本实用新型一个较佳实施例中，所述安装座固定在回转台面上。

7、在本实用新型一个较佳实施例中，所述安装座的上表面内凹设置有第三定位槽。

8、在本实用新型一个较佳实施例中，所述支撑框架的底部固定在第三定位槽内。

9、本实用新型的有益效果是：本实用新型指出的一种重载水下转台，结构简单、合理、可靠，可有效适应水下恶劣环境的工作，实现水下重载产品的旋转展示，负载大，操作简单方便。

技术特征：

1.一种重载水下转台，其特征在于，包括底座、防水电机、电机齿轮、回转支撑、安装座和支撑框架，所述底座的四周通过支架固定支撑，所述底座的下表面固定设置有防水电机，所述底座的上表面固定设置有回转支撑，所述回转支撑的外圈固定在底座上，所述回转支撑的内圈内表面设置有环形的齿条且顶部高于外圈的顶部，所述防水电机的驱动端穿过底座上表面并固定设置有电机齿轮，所述电机齿轮与回转支撑的内圈上的齿条啮合传动，所述安装座的底部设置有第一定位槽套置于回转支撑上方，所述支撑框架设置于安装座顶部。

2.根据权利要求1所述的重载水下转台，其特征在于，所述底座的下表面在回转支撑内侧还设置有水下电滑环。

3.根据权利要求1所述的重载水下转台，其特征在于，所述回转支撑在内圈顶部的内侧还下凹设置有环形的第二定位槽。

4.根据权利要求3所述的重载水下转台，其特征在于，所述第二定位槽内设置有回转台面。

5.根据权利要求4所述的重载水下转台，其特征在于，所述安装座固定在回转台面上。

6.根据权利要求1所述的重载水下转台，其特征在于，所述安装座的上表面内凹设置有第三定位槽。

7.根据权利要求6所述的重载水下转台，其特征在于，所述支撑框架的底部固定在第三定位槽内。

技术总结
本技术公开了一种重载水下转台，包括底座、防水电机、电机齿轮、回转支撑、安装座和支撑框架，所述底座的四周通过支架固定支撑，所述底座的下表面固定设置有防水电机，所述底座的上表面固定设置有回转支撑，所述回转支撑的外圈固定在底座上，所述回转支撑的内圈内表面设置有环形的齿条且顶部高于外圈的顶部，所述防水电机的驱动端穿过底座上表面并固定设置有电机齿轮，所述电机齿轮与回转支撑的内圈上的齿条啮合传动，所述安装座的底部设置有第一定位槽套置于回转支撑上方，所述支撑框架设置于安装座顶部。本技术结构简单、合理、可靠，可有效适应水下恶劣环境的工作，实现水下重载产品的旋转展示，负载大，操作简单方便。

技术研发人员：夏雪刚,钱洁,龚兵,张亮
受保护的技术使用者：品湛自动化设备制造（苏州）有限公司
技术研发日：20231108
技术公布日：2024/6/18
