一种服装辅料展示装置的制作方法

本技术涉及服装辅料展示，具体为一种服装辅料展示装置。

背景技术：

1、样版卡，是能够从代表商品品质的少量实物，它是从整批商品中抽取出来作为对外展示模型版卡，或者在大批生产前根据商品设计而先行由生产者制作、加工而成，并将生产出的样品标准作为买卖交易中商品的交付标准。在日常生活中，服装辅料随处可见，其种类繁多、大小不一，为了方便买家参观选购，卖家通常会将不同种类、不同规格的辅料产品进行分类贴在版卡上，再购买对应大小的相框自行裱装后悬挂展示，但现有的相框结构单一、拆装不便，无法满足卖家在不同场合对服装辅料归类展示的需求。

技术实现思路

1、本实用新型的目的在于提供一种服装辅料展示装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：一种服装辅料展示装置，其特征在于：包括框体、板体、支撑架和版卡，所述框体设于所述板体的前侧，所述支撑架设于所述板体的后侧，所述框体与所述板体可拆卸连接，所述支撑架与所述板体可拆卸连接，所述版卡设置于所述框体和板体之间，所述板体设有挂孔。

3、进一步的，所述框体的内周设有延伸板。

4、进一步的，所述框体的背面设有凹槽，所述板体的正面设有与凹槽相适配的凸块。

5、进一步的，在所述板体中间的横向和/或纵向上设有卡槽，所述支撑架的一侧设有与卡槽相适配的卡勾，另一侧为支撑脚。

6、进一步的，所述卡勾呈u形，所述卡槽设有通孔和凹部。

7、进一步的，所述卡勾与支撑脚之间设有镂空槽。

8、进一步的，所述挂孔设置于所述板体的背面，包括有安装孔和悬挂孔，所述安装孔的内径大于悬挂孔的内径。

9、进一步的，所述版卡设置有夹孔。

10、进一步的，所述版卡由铁质、纸质材料制成，所述版卡的外侧面设有装饰图案。

11、与现有技术相比，本发明的有益效果如下：

12、本实用新型通过框体、板体和支撑架之间可拆卸连接的设置，使框体和板体拆装简便，安装和更换版卡快速便捷，且可根据使用情况选择横向或纵向的站立展示，通过设置挂孔，可将多块服装辅料展示装置方便快捷的拼接成一体或悬挂展示，本实用新型结构简单、拆装方便，可根据使用情况悬挂展示或站立展示，还可将多块展板拼接扩展，便于将不同种类、不同规格的服装辅料产品进行归类展示。

技术特征：

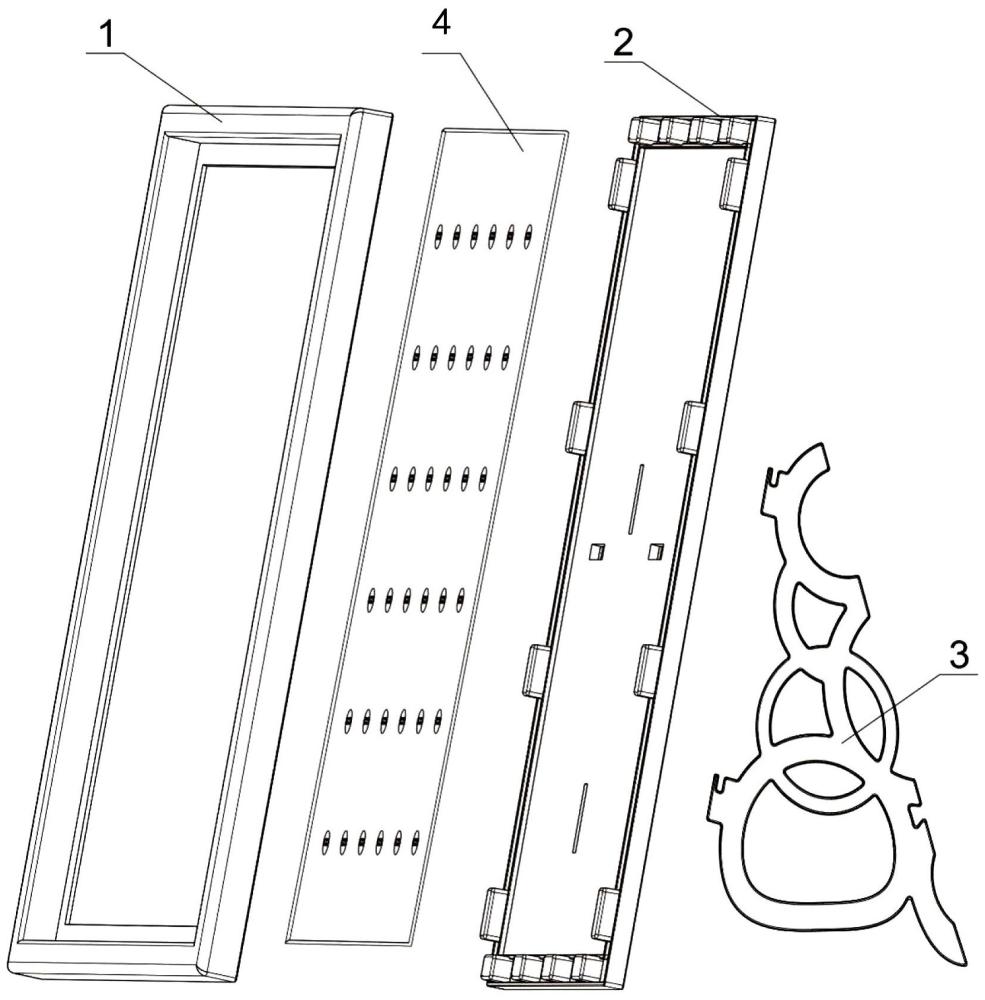

1.一种服装辅料展示装置，其特征在于：包括框体（1）、板体（2）、支撑架（3）和版卡（4），所述框体（1）设于所述板体（2）的前侧，所述支撑架（3）设于所述板体（2）的后侧，所述框体（1）与所述板体（2）可拆卸连接，所述支撑架（3）与所述板体（2）可拆卸连接，所述版卡（4）设置于所述框体（1）和板体（2）之间，所述板体（2）设有挂孔（23）。

2.根据权利要求1所述的一种服装辅料展示装置，其特征在于：所述框体（1）的内周设有延伸板（12）。

3.根据权利要求1所述的一种服装辅料展示装置，其特征在于：所述框体（1）的背面设有凹槽（11），所述板体（2）的正面设有与凹槽（11）相适配的凸块（21）。

4.根据权利要求1所述的一种服装辅料展示装置，其特征在于：所述板体（2）位于中间的横向和/或纵向上设有卡槽（22），所述支撑架（3）的一侧设有与卡槽（22）相适配的卡勾（31），另一侧设有支撑脚（32）。

5.根据权利要求4所述的一种服装辅料展示装置，其特征在于：所述卡勾（31）呈u形，所述卡槽（22）设有通孔（221）和凹部（222）。

6.根据权利要求4所述的一种服装辅料展示装置，其特征在于：所述卡勾（31）与支撑脚（32）之间设有镂空槽。

7.根据权利要求1所述的一种服装辅料展示装置，其特征在于：所述挂孔（23）设置于所述板体（2）的背面，包括有安装孔（231）和悬挂孔（232），所述安装孔（231）的内径大于悬挂孔（232）的内径。

8.根据权利要求1所述的一种服装辅料展示装置，其特征在于：所述版卡（4）设置有夹孔（41）。

9.根据权利要求1所述的一种服装辅料展示装置，其特征在于：所述版卡（4）由铁质、纸质材料制成，所述版卡（4）的外侧面设有装饰图案。

技术总结
本技术公开了一种服装辅料展示装置，包括框体、板体、支撑架和版卡，所述框体设于所述板体的前侧，所述支撑架设于所述板体的后侧，所述框体与所述板体可拆卸连接，所述支撑架与所述板体可拆卸连接，所述版卡设置于所述框体和板体之间，所述板体设有挂孔。本技术通过框体、板体和支撑架之间可拆卸连接的设置，便于安装和更换版卡，且可根据使用情况选择横向或纵向的站立展示，通过设置挂孔，可将多块服装辅料展示装置方便快捷的拼接成一体或通过挂孔挂设展示，本技术结构简单、拆装方便，可通过孔挂对展示装置进行扩展，便于将不同种类、不同规格的服装辅料产品进行归类展示。

技术研发人员：施曼忠
受保护的技术使用者：泉州市人和飞鱼商贸有限公司
技术研发日：20231108
技术公布日：2024/5/16
