本技术涉及毛巾架,尤其涉及一种多功能毛巾架。
背景技术:
1、目前的毛巾架主要由金属材质制成,且主要安装在空气不流通、且较潮湿的封闭空间内,湿润的毛巾放置于毛巾架时,毛巾需要很长时间才能变干,而潮湿的毛巾上容易滋生霉菌和细菌,产生难闻的异味,从而给使用者的皮肤造成危害。
技术实现思路
1、本实用新型的目的是为了克服现有技术存在的缺点和不足,而提供一种多功能毛巾架。
2、为实现上述目的,本实用新型提供了如下技术方案:一种多功能毛巾架,包括用于供毛巾挂靠的晾杆主体、设置于晾杆主体内的控制单元以及暖风机构,所述暖风机构和控制单元电连接,所述晾杆主体上设置有暖风口,所述晾杆主体下方设置有导风件,暖风机构吹出的热风汇聚于导风件,经导风件导向后向上方流动对挂于晾杆主体上的毛巾进行风干。
3、作为本实用新型的一种优选技术方案,所述导风件为导风袋,所述导风袋与暖风口连通且导风袋延伸至晾杆主体下方,所述导风袋内设置有导风腔且导风袋下游设置有与导风腔连通的导风口,暖风机构吹出的热风经暖风口、导风腔、导风口流出后向上方流动并对毛巾进行风干。
4、作为本实用新型的一种优选技术方案,所述导风袋上部穿过暖风口延伸至晾杆主体内且导风袋上方带有通口。
5、作为本实用新型的一种优选技术方案,所述晾杆主体内一体设置或者固定有连接件,所述导风袋插装于所述连接件。
6、作为本实用新型的一种优选技术方案,所述导风袋上设置有电热丝,电热丝的两端与电源的两级连接并形成一电路回路。
7、作为本实用新型的一种优选技术方案,所述晾杆主体包括若干沿其长度方向设置的挂钩或者挂孔,所述导风袋设置于若干挂钩或者挂孔的背面。
8、作为本实用新型的一种优选技术方案,所述导风件为导风板,所述导风板具有呈v形的导风部,所述导风部开口朝上且与暖风口相对应。
9、作为本实用新型的一种优选技术方案,所述晾杆主体上设置有晾衣架且晾衣架位于导风件上方。
10、作为本实用新型的一种优选技术方案,所述暖风机构和控制单元分别位于晾杆主体的两端,所述暖风口设置于晾杆主体底部。
11、作为本实用新型的一种优选技术方案,所述晾杆主体上设置有若干感应开关,所述感应开关与控制单元电连接。
12、综上所述,本实用新型的有益效果:通过设置导风件可以对热风进行汇聚,暖风机构吹出的热风经过导向后自下而上作用于毛巾,烘干效果好。
1.一种多功能毛巾架,包括用于供毛巾挂靠的晾杆主体(1)、设置于晾杆主体(1)内的控制单元(2)以及暖风机构(3),所述暖风机构(3)和控制单元(2)电连接,所述晾杆主体(1)上设置有暖风口(4),其特征在于:所述晾杆主体(1)下方设置有导风件,暖风机构(3)吹出的热风汇聚于导风件,经导风件导向后向上方流动对挂于晾杆主体(1)上的毛巾进行风干。

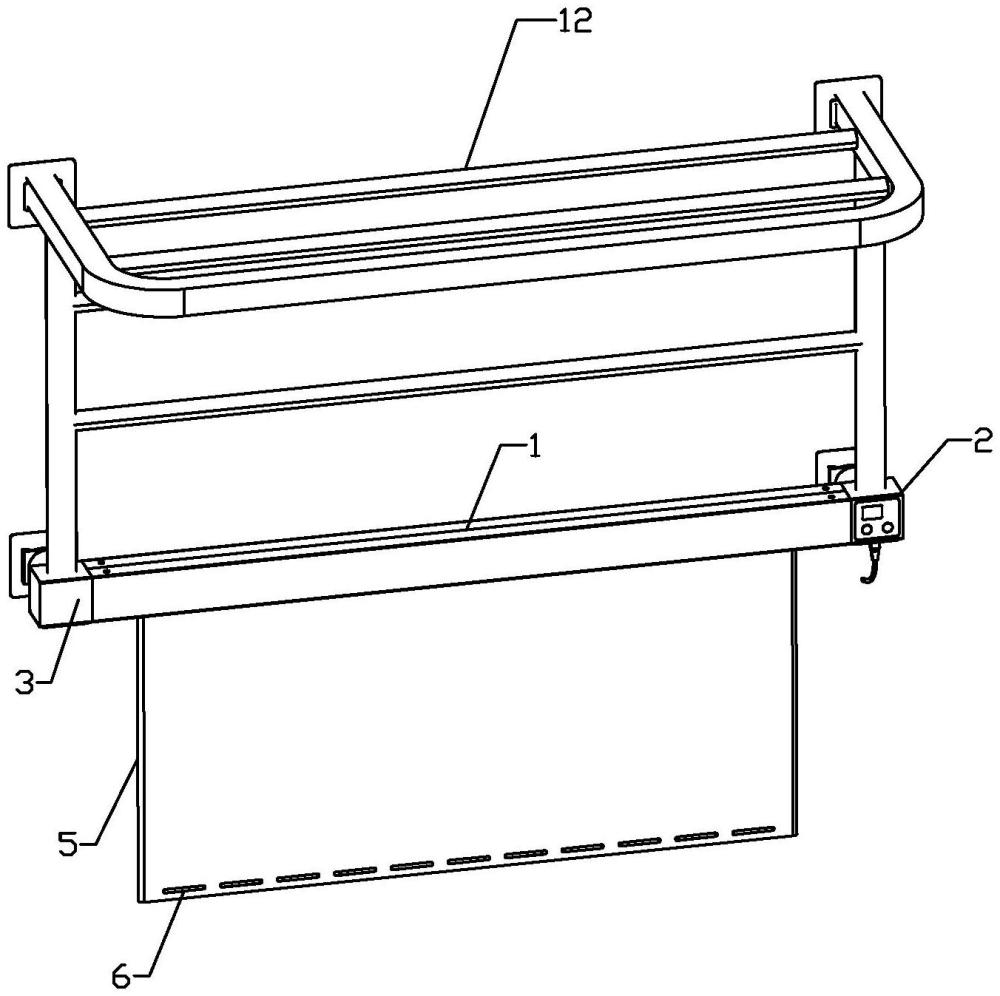

2.根据权利要求1所述的多功能毛巾架,其特征在于:所述导风件为导风袋(5),所述导风袋(5)与暖风口(4)连通且导风袋(5)延伸至晾杆主体(1)下方,所述导风袋(5)内设置有导风腔且导风袋(5)下游设置有与导风腔连通的导风口(6),暖风机构(3)吹出的热风经暖风口(4)、导风腔、导风口(6)流出后向上方流动并对毛巾进行风干。
3.根据权利要求2所述的多功能毛巾架,其特征在于:所述导风袋(5)上部穿过暖风口(4)延伸至晾杆主体(1)内且导风袋(5)上方带有通口(7)。
4.根据权利要求3所述的多功能毛巾架,其特征在于:所述晾杆主体(1)内一体设置或者固定有连接件(8),所述导风袋(5)插装于所述连接件(8)。
5.根据权利要求2所述的多功能毛巾架,其特征在于:所述导风袋(5)上设置有电热丝(9),电热丝(9)的两端与电源的两级连接并形成一电路回路。
6.根据权利要求2所述的多功能毛巾架,其特征在于:所述晾杆主体(1)包括若干沿其长度方向设置的挂钩(10)或者挂孔,所述导风袋(5)设置于若干挂钩(10)或者挂孔的背面。
7.根据权利要求1所述的多功能毛巾架,其特征在于:所述导风件为导风板(15),所述导风板(15)具有呈v形的导风部(16),所述导风部(16)开口朝上且与暖风口(4)相对应。
8.根据权利要求1或2或7所述的多功能毛巾架,其特征在于:所述晾杆主体(1)上设置有晾衣架(12)且晾衣架(12)位于导风件上方。
9.根据权利要求1或2或7所述的多功能毛巾架,其特征在于:所述暖风机构(3)和控制单元(2)分别位于晾杆主体(1)的两端,所述暖风口(4)设置于晾杆主体(1)底部。
10.根据权利要求1所述的多功能毛巾架,其特征在于:所述晾杆主体(1)上设置有若干感应开关(11),所述感应开关(11)与控制单元(2)电连接。
