一种带有遮阳帘安装孔的玻璃门框的制作方法

本技术涉及门框，更确切地说涉及一种带有遮阳帘安装孔的玻璃门框。

背景技术：

1、玻璃门框是指门扇的边框，它通常由金属材料制成，如铝合金、不锈钢等。玻璃门框具有结构简单、美观大方、密封性好等特点，因此在现代建筑中得到广泛应用。

2、针对内热式回转炉活性焦来说，现有技术就有很多，例如：

3、中国专利公开号cn217538413u公开了一种玻璃门及玻璃与门框的连接结构，一种玻璃与门框的连接结构包括门框，所述门框内开设有安装槽，所述安装槽贯穿门框一边的侧壁，所述门框上滑动设置有限位板，所述限位板位于安装槽内，所述限位板上设置有用于固定限位板的固定件，所述限位板上设置有粘接层。本申请具有便于玻璃的拆装的效果。

4、由于阳光中含有较多的紫外线，每天中午前后为紫外线最为强烈的时间段，而紫外线对人体及其周围环境会造成一定的伤害，因此，在日常生活中，当强烈的阳光透过玻璃照射进室内，会造成人体的不适，如果玻璃门板上不安装遮阳装置，需要在后期对玻璃门板进行二次加工时，容易破坏玻璃门板的油漆层，降低其整体美观性。

5、鉴于此，本实用新型提供了一种带有遮阳帘安装孔的玻璃门框。

技术实现思路

1、本实用新型提供了一种带有遮阳帘安装孔的玻璃门框，其包括门框本体，所述门框本体内部固定连接有玻璃本体，所述门框本体位于顶部的凹槽内部活动连接有支板，所述支板顶部靠近两端处固定连接有抽拉组件；

2、所述支板一侧外壁固定连接有转动组件，所述转动组件活动卡接在门框本体顶部的凹槽内部，所述转动组件内部固定连接有安装板，所述安装板一侧外壁固定连接有动力组件，所述动力组件底部固定连接有移动组件，所述移动组件固定连接在支板上。

3、作为本技术方案的进一步改进，所述抽拉组件包括支杆，两个所述支杆分别固定连接在支板顶部靠近两端处，所述支杆活动连通在门框本体顶部的滑槽内部，所述支杆穿出门框本体的外壁活动连通有螺母，所述抽拉组件用于带动支板移动在门框本体顶部凹槽的内部与外部之间。

4、作为本技术方案的进一步改进，所述转动组件包括轨道，所述轨道固定连接在支板外壁，所述轨道内部活动连接有两个转盘，所述转盘内部固定连接有安装板，所述转动组件用于方便安装板移动与转动。

5、作为本技术方案的进一步改进，所述动力组件包括转杆，所述转杆固定连接在安装板一侧外壁中心处，所述转杆另一端固定连接有一号电机，所述一号电机底部固定连接有移动组件，所述动力组件用于带动安装板转动。

6、作为本技术方案的进一步改进，所述移动组件包括支块，所述支块固定连接在一号电机底部，所述支块内部活动连通有螺杆，所述螺杆穿出支块的其中一端端部固定连接有二号电机，所述二号电机固定连接在支板顶部，所述移动组件用于带动安装板移动。

7、与现有技术相比，本实用新型的有益效果：

8、通过抽拉组件带动支板在门框本体顶部的凹槽内部移动，从而使支板带动转动组件移动在门框本体的内部与外部之间，从而将安装板从门框本体内部移出，方便将遮阳帘安装在安装板上，通过动力组件带动安装板转动，从而对安装板上的多个安装孔的位置进行调节，方便对不同螺丝大小的遮阳帘进行安装，通过移动组件带动动力组件与安装板同时移动，对两个安装板之间的距离进行调节，从而方便多种对长度的遮阳帘进行安装。

技术特征：

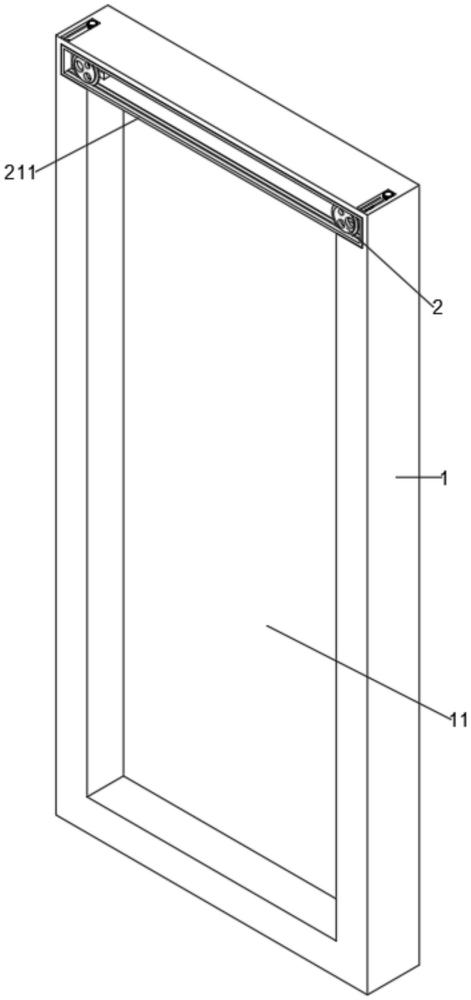

1.一种带有遮阳帘安装孔的玻璃门框，包括门框本体(1)，其特征在于：所述门框本体(1)内部固定连接有玻璃本体(11)，所述门框本体(1)位于顶部的凹槽内部活动连接有支板(12)，所述支板(12)顶部靠近两端处固定连接有抽拉组件(13)；

2.如权利要求1所述的带有遮阳帘安装孔的玻璃门框，其特征在于：所述抽拉组件(13)包括支杆(130)，两个所述支杆(130)分别固定连接在支板(12)顶部靠近两端处，所述支杆(130)活动连通在门框本体(1)顶部的滑槽内部，所述支杆(130)穿出门框本体(1)的外壁活动连通有螺母(131)，所述抽拉组件(13)用于带动支板(12)移动在门框本体(1)顶部凹槽的内部与外部之间。

3.如权利要求1所述的带有遮阳帘安装孔的玻璃门框，其特征在于：所述转动组件(21)包括轨道(211)，所述轨道(211)固定连接在支板(12)外壁，所述轨道(211)内部活动连接有两个转盘(210)，所述转盘(210)内部固定连接有安装板(2)，所述转动组件(21)用于方便安装板(2)移动与转动。

4.如权利要求1所述的带有遮阳帘安装孔的玻璃门框，其特征在于：所述动力组件(22)包括转杆(220)，所述转杆(220)固定连接在安装板(2)一侧外壁中心处，所述转杆(220)另一端固定连接有一号电机(221)，所述一号电机(221)底部固定连接有移动组件(23)，所述动力组件(22)用于带动安装板(2)转动。

5.如权利要求4所述的带有遮阳帘安装孔的玻璃门框，其特征在于：所述移动组件(23)包括支块(230)，所述支块(230)固定连接在一号电机(221)底部，所述支块(230)内部活动连通有螺杆(231)，所述螺杆(231)穿出支块(230)的其中一端端部固定连接有二号电机(232)，所述二号电机(232)固定连接在支板(12)顶部，所述移动组件(23)用于带动安装板(2)移动。

技术总结
本技术涉及门框技术领域，具体地说，涉及一种带有遮阳帘安装孔的玻璃门框。其包括门框本体，门框本体内部固定连接有玻璃本体，门框本体位于顶部的凹槽内部活动连接有支板。本技术通过抽拉组件带动支板在门框本体顶部的凹槽内部移动，从而使支板带动转动组件移动在门框本体的内部与外部之间，从而将安装板从门框本体内部移出，方便将遮阳帘安装在安装板上，通过动力组件带动安装板转动，从而对安装板上的多个安装孔的位置进行调节，方便对不同螺丝大小的遮阳帘进行安装，通过移动组件带动动力组件与安装板同时移动，对两个安装板之间的距离进行调节，从而方便多种对长度的遮阳帘进行安装。

技术研发人员：冮宝
受保护的技术使用者：佛山市千亚五金制品有限公司
技术研发日：20231214
技术公布日：2024/9/9
