一种便于拼接的门套的制作方法

本技术属于拼接门套，尤其涉及一种便于拼接的门套。

背景技术：

1、门套是一种建筑装潢术语，是指门里外两个门框，也有直接称作门框的，其主要的作用是固定门扇和保护墙角、装饰等，常用在装修装潢过程中，用来保护门免受刮伤、腐蚀、破损、脏污等，门套家庭装修的主要内容之一，其造型、材质、色彩对整个家庭装修的风格有着非常重要的影响，绝大多数家庭都做门套，因此，做什么样的门套，在某种程度上决定了家装的个性，门套是家庭装修的主要内容之一，还连接室内装饰材料的收口，让工艺更加完美，门套还能在装饰过程中修补门、窗框密封不实、通风漏气的毛病，现代绝大多数家庭都用的门套，是在购买成品木门时同时配套安装的，在某种程度上已经决定了家装的个性。

2、例如公开号为cn210317002u的中国专利，公开了一种便于安装的门套，包括设置在所述墙体两侧的门套扣线和两侧分别与所述门套扣线卡接的门套立柱，所述门套立柱包括一面与所述墙体紧贴的内套板和与所述内套板卡接的外套板；所述门套扣线靠近所述墙体的一侧设置有用于将所述外套板和所述内套板分别固定在所述墙体上的固定装置；所述外套板与所述墙体之间设置有用于增强隔音效果的填充层。

3、现有技术文件中存在以下问题：

4、现有技术文件中在使用时存在着一些缺点，如：在门套安装时，有些是将先拼装好，带至现场进行安装，导致携带不方便，有些是在现场进行拼接，但是由于拼接麻烦，从而降低了拼接的工作效率，而且在对门套使用时，随着使用时间长，门扇在使用过程中容易变形，发生翘曲，导致需要更换，从而降低了门扇的使用寿命。鉴于此，我们提出一种便于拼接的门套。

技术实现思路

1、本实用新型的目的是针对上述存在的技术问题，提供一种便于拼接的门套，达到方便对门套进行拼接且防止门扇发生翘曲的效果。

2、有鉴于此，本实用新型提供一种便于拼接的门套，包括横套，还包括：所述横套之间固定安装有竖套，所述横套与竖套的内壁皆固定设置有卡槽，所述卡槽的内部皆贯穿安装有卡簧扣，所述竖套的表面皆固定设置有嵌入槽，所述横套的内壁固定设置有内套，所述内套内部的两侧固定设置有l型条，所述l型条的表面皆套接有耐磨套，所述l型条的相对面固定设置有固定槽，所述固定槽的相对面皆贯穿安装有固定栓，所述竖套的一侧活动安装有门扇，所述门扇的表面固定安装有固定座。

3、基于上述结构，通过横套、竖套、卡簧扣与嵌入槽的配合使用，在将门套组件输送至现场时，能够快速且方便的对门套进行组装，接着通过l型条与耐磨套的配合使用，在门扇进行使用时，防止门扇变形，减低翘曲概率。

4、优选的，所述嵌入槽的内壁皆固定设置有密封垫，密封垫采用橡胶材质，利用密封垫增加连接处的紧密性。

5、优选的，所述固定槽的内壁皆固定设置有垫片，垫片采用海绵材质，利用垫片减小固定处的压力。

6、优选的，所述门扇的表面套接有保护套，所述门扇的另一侧固定安装有连接铰链，利用连接铰链方便门扇与门套进行连接作用。

7、优选的，所述连接铰链的表面皆贯穿安装有连接栓，连接栓采用不锈钢材质，利用连接栓对连接铰链进行固定作用。

8、优选的，所述固定座的表面等距安装有螺栓，螺栓之间固定安装有连接块，连接块的另一侧固定安装有握把，利用握把方便打开门扇。

9、优选的，所述握把的表面套接有防滑套，防滑套采用橡胶材质，利用防滑套增加握把的抓取力。

10、本实用新型的有益效果是：

11、1.该一种便于拼接的门套，通过横套与竖套对门套进行组装作用，然后横套与竖套呈45度拼接，采用木质饼干片叉槽定位，背部采用90度卡簧扣进行锁紧，使门套便于现场拼接更准确牢固，做到更好的无缝衔接效果，然后通过嵌入槽的作用，这个是门套锁紧工艺，安装时候，防止门套拼接有缝隙，通过横套、竖套、卡簧扣与嵌入槽的配合使用，在将门套组件输送至现场时，能够快速且方便的对门套进行组装，从而提高了对门套的拼接速度。

12、2.该一种便于拼接的门套，通过内套对l型条进行安装作用，然后通过l型条对耐磨套进行安装作用，接着通过固定栓与固定槽的配合使用，对l型条进行固定作用，增加l型条的稳定性，接着通过l型条与耐磨套的配合使用，在门扇进行使用时，防止门扇变形，减低翘曲概率，且利用耐磨套的作用，减小l型条对内套的磨损，从而提高了内套的使用寿命。

技术特征：

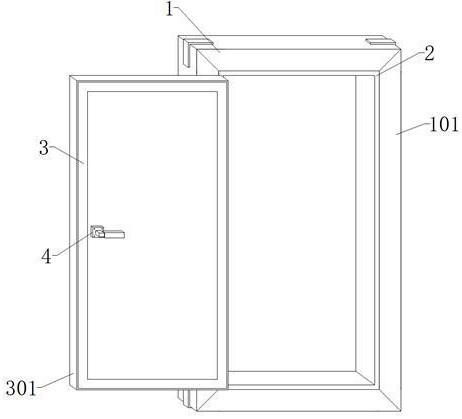

1.一种便于拼接的门套，包括横套（1），其特征在于，还包括：所述横套（1）之间固定安装有竖套（101），所述横套（1）与竖套（101）的内壁皆固定设置有卡槽（104），所述卡槽（104）的内部皆贯穿安装有卡簧扣（105），所述竖套（101）的表面皆固定设置有嵌入槽（102），所述横套（1）的内壁固定设置有内套（2），所述内套（2）内部的两侧固定设置有l型条（201），所述l型条（201）的表面皆套接有耐磨套（202），所述l型条（201）的相对面固定设置有固定槽（203），所述固定槽（203）的相对面皆贯穿安装有固定栓（205），所述竖套（101）的一侧活动安装有门扇（3），所述门扇（3）的表面固定安装有固定座（4）。

2.根据权利要求1所述的一种便于拼接的门套，其特征在于：所述嵌入槽（102）的内壁皆固定设置有密封垫（103），密封垫（103）采用橡胶材质。

3.根据权利要求1所述的一种便于拼接的门套，其特征在于：所述固定槽（203）的内壁皆固定设置有垫片（204），垫片（204）采用海绵材质。

4.根据权利要求1所述的一种便于拼接的门套，其特征在于：所述门扇（3）的表面套接有保护套（301），所述门扇（3）的另一侧固定安装有连接铰链（302）。

5.根据权利要求4所述的一种便于拼接的门套，其特征在于：所述连接铰链（302）的表面皆贯穿安装有连接栓（303），连接栓（303）采用不锈钢材质。

6.根据权利要求1所述的一种便于拼接的门套，其特征在于：所述固定座（4）的表面等距安装有螺栓（401），螺栓（401）之间固定安装有连接块（402），连接块（402）的另一侧固定安装有握把（403）。

7.根据权利要求6所述的一种便于拼接的门套，其特征在于：所述握把（403）的表面套接有防滑套（404），防滑套（404）采用橡胶材质。

技术总结
本技术属于拼接门套技术领域，尤其涉及一种便于拼接的门套，包括横套，还包括：所述横套之间固定安装有竖套，所述横套与竖套的内壁皆固定设置有卡槽，所述卡槽的内部皆贯穿安装有卡簧扣，该一种便于拼接的门套，通过横套与竖套对门套进行组装作用，然后横套与竖套呈45度拼接，采用木质饼干片叉槽定位，背部采用90度卡簧扣进行锁紧，使门套便于现场拼接更准确牢固，做到更好的无缝衔接效果，然后通过嵌入槽的作用，这个是门套锁紧工艺，安装时候，防止门套拼接有缝隙，通过横套、竖套、卡簧扣与嵌入槽的配合使用，在将门套组件输送至现场时，能够快速且方便的对门套进行组装，从而提高了对门套的拼接速度。

技术研发人员：王春林,尹宏旭,王礼厂,孙彦海
受保护的技术使用者：南宫微德家居用品有限公司
技术研发日：20231222
技术公布日：2024/9/5
