一种高度可调节的茶几的制作方法

本申请属于茶桌，具体为一种高度可调节的茶几。

背景技术：

1、茶桌是一种常见的生活用品，但是现有的茶桌功能较为单一，不能满足人们的多种需求。虽然茶桌是日常生活中常见的家具之一，目前市场上的茶桌的外型多种多样，但其基本结构的局限依旧满足不了许多需求。

2、如申请号：cn201720979274.9的申请中公开了一种多功能茶桌，包括支座、茶桌面板、显示屏、加热件及供电装置。支座与茶桌面板连接，以支撑茶桌面板。茶桌面板包括依次连接的显示部、盛物部及加热部，显示屏与显示部连接，加热件与加热部连接，盛物部用于放置物品。供电装置分别与显示屏和加热件电连接。

3、但是该申请中并没有考虑到桌面的高度会带来使用人的不便，并且在智能的桌面，必不可免的需要使用到电器，而电器的电线与茶桌表面的茶水相接触可能会具有一定程度上的安全隐患。

技术实现思路

1、本申请的目的在于：为了解决上述提出的无法调节高度以及电器充电线与水接触带来的安全隐患问题，提供一种高度可调节的茶几。

2、本申请采用的技术方案如下：茶桌面的下表面固定连接有悬置多孔槽，茶桌面的下表面固定连接有多个升降杆，升降杆的相对茶桌面的一端滑动连接有升降滑动槽，升降滑动槽的相对升降杆的一端固定焊接有支撑桩，支撑桩的侧表面上靠近升降滑动槽的一端固定连接有插销底座，插销底座的上表面固定连接有伸缩杆，伸缩杆的相对插销底座的一端转动连接有旋转螺栓，旋转螺栓的相对伸缩杆的一端固定连接有开孔块，开孔块的内侧环绕连接有插销杆。

3、通过采用上述技术方案，满足为电器充电需求，使用者往往将电线放置于茶桌面表面，而借助悬置多孔槽可以有效的将电线进行收束，且放置于茶桌面下方，既方便使用，避免杂乱，也更加有效的避免了茶水与电线相接触带来的安全隐患。为达到升降高度的目的，使用者可操作升降杆在升降滑动槽的固定作用下在一个方向上上下滑动，避免了因为横向晃动出现的升降不稳，影响操作人员使用。使用者也可借助伸缩杆用于将旋转螺栓在竖直方向上伸展，方便固定不同高度。并可以转动开孔块，抽动插销杆，完成固定作用。不仅做到了满足需求，更加的轻省力气，因为整体结构的一体化，让整个过程处于平稳，增加的对于充电线的管理让使用者的人身安全隐患得以排除去，以达到安全性与舒适性的有效结合。

4、在一优选的实施方式中，升降杆的相对茶桌面的一端侧面固定连接有联动杆。

5、通过采用上述技术方案，将多个升降杆连接在一起，可以保证升降的过程中可以同步升降，保证茶桌面的平面保持水平，防止桌面上放置的东西滚落。

6、在一优选的实施方式中，升降滑动槽的侧表面开设有多个插销孔。

7、通过采用上述技术方案，通过插销孔可以将插销杆插入用以保持固定高度。

8、在一优选的实施方式中，支撑桩的相对升降滑动槽的一端固定连接有防滑支撑块。

9、通过采用上述技术方案，用以防止整张桌子滑动，引发安全隐患。

10、在一优选的实施方式中，茶桌面的上表面开设有多个茶杯凹槽。

11、通过采用上述技术方案，用以防止茶桌面表面上的杯子倾倒，引发危险。

12、在一优选的实施方式中，茶桌面的上表面开设有多个防滚落槽。

13、通过采用上述技术方案，用以防止茶桌面表面的东西滚落。

14、在一优选的实施方式中，茶桌面的上表面开设有有充电圆孔。

15、通过采用上述技术方案，用以将充电线进行收束，防止散乱带来的使用不便与安全隐患。

16、在一优选的实施方式中，插销杆的两端设置有限定栓。

17、通过采用上述技术方案，用以防止插销杆在使用过程中滑落丢失，起到收纳整理的作用。

18、综上所述，由于采用了上述技术方案，本申请的有益效果是：满足了电器充电需求，使用者往往将电线放置于茶桌面表面，而借助悬置多孔槽可以有效的将电线进行收束，且放置于茶桌面下方，既方便使用，避免杂乱，也更加有效的避免了茶水与电线相接触带来的安全隐患。为达到升降高度的目的，使用者可操作升降杆在升降滑动槽的固定作用下在一个方向上上下滑动，避免了因为横向晃动出现的升降不稳，影响操作人员使用。使用者也可借助伸缩杆用于将旋转螺栓在竖直方向上伸展，方便固定不同高度。并可以转动开孔块，抽动插销杆，完成固定作用。不仅做到了满足需求，更加的轻省力气，因为整体结构的一体化，让整个过程处于平稳，增加的对于充电线的管理让使用者的人身安全隐患得以排除去，以达到安全性与舒适性的有效结合。

技术特征：

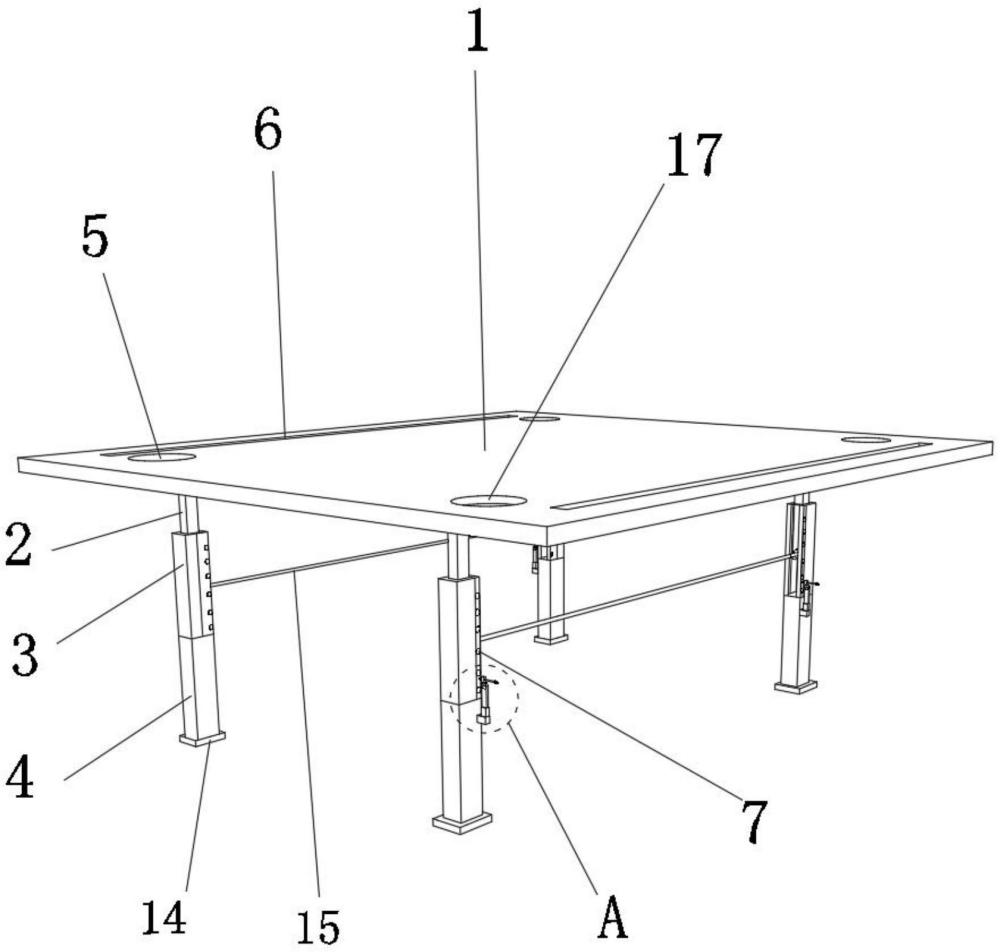

1.一种高度可调节的茶几，包括茶桌面(1)和悬置多孔槽(16)，其特征在于：所述茶桌面(1)的下表面固定连接有悬置多孔槽(16)，所述茶桌面(1)的下表面固定连接有多个升降杆(2)，所述升降杆(2)的相对茶桌面(1)的一端滑动连接有升降滑动槽(3)，所述升降滑动槽(3)的相对升降杆(2)的一端固定焊接有支撑桩(4)，所述支撑桩(4)的侧表面上靠近升降滑动槽(3)的一端固定连接有插销底座(8)，所述插销底座(8)的上表面固定连接有伸缩杆(9)，所述伸缩杆(9)的相对插销底座(8)的一端转动连接有旋转螺栓(10)，所述旋转螺栓(10)的相对伸缩杆(9)的一端固定连接有开孔块(11)，所述开孔块(11)的内侧环绕连接有插销杆(12)。

2.如权利要求1所述的一种高度可调节的茶几，其特征在于：所述升降杆(2)的相对茶桌面(1)的一端侧面固定连接有联动杆(15)。

3.如权利要求1所述的一种高度可调节的茶几，其特征在于：所述升降滑动槽(3)的侧表面开设有多个插销孔(7)。

4.如权利要求1所述的一种高度可调节的茶几，其特征在于：所述支撑桩(4)的相对升降滑动槽(3)的一端固定连接有防滑支撑块(14)。

5.如权利要求1所述的一种高度可调节的茶几，其特征在于：所述茶桌面(1)的上表面开设有多个茶杯凹槽(5)。

6.如权利要求1所述的一种高度可调节的茶几，其特征在于：所述茶桌面(1)的上表面开设有多个防滚落槽(6)。

7.如权利要求1所述的一种高度可调节的茶几，其特征在于：所述茶桌面(1)的上表面开设有有充电圆孔(17)。

8.如权利要求1所述的一种高度可调节的茶几，其特征在于：所述插销杆(12)的两端设置有限定栓(13)。

技术总结
本申请涉及茶桌技术领域，公开了一种高度可调节的茶几。本申请中，插销底座的上表面固定连接有伸缩杆，伸缩杆的相对插销底座的一端转动连接有旋转螺栓，开孔块的内侧环绕连接有插销杆；操作人员可利用伸缩杆结构实现桌面的可升降，并利用插销结构来固定升降高度。操作人可对其中伸缩杆结构中的联动杆施加力量将不同支撑结构中的支撑杆达到一个平稳上升，施加力量到达制定高度后，再利用伸缩杆结构将插销拔高到指定高度用以固定桌面。并且在桌面的下表面设置出用于放置电线的多孔槽。除了对桌面高度起到一个固定作用，不仅轻省力气，满足需求的同时，因为整体结构的一体化，让整个过程处于平稳，达到安全性与舒适性的有效结合。

技术研发人员：杨业贵
受保护的技术使用者：合肥恒业家具有限公司
技术研发日：20231228
技术公布日：2024/7/25
