瓷砖型防水底盘的制作方法

本发明涉及卫浴。更具体地说，本发明涉及瓷砖型防水底盘。

背景技术：

1、目前市面上装配式浴室防水底盘一部分为smc材料防水盘或在smc防水盘上贴瓷砖，安装方式为架空地面结构，此类瓷砖防水盘踩上去空洞感强烈，噪音大。另一部分采用拼接式发泡工艺贴瓷砖的防水底盘，此类防水盘拼接位置较多，容易造成防水盘漏水。现有防水地盘除具有上述缺陷外，还存在以下问题：

2、(1)市面多数整体浴室的墙板为金属彩钢墙板，安装方式为直接落在防水盘上，墙板和防水盘之间的间隙容易有积水，时间久后彩钢墙板容易生锈影响整体浴室使用寿命。

3、(2)目前的防水底盘只有一层防水挡水边，如果在地漏盖堵塞情况下，水溢出挡水边容易造成卫生间泡水。

技术实现思路

1、本发明的一个目的是解决至少上述问题和/或缺陷，并提供至少后面将说明的优点。

2、本发明的目的是提供瓷砖型防水底盘，其通过在防水盘周边设置新型墙板排水结构，新型墙板排水结构设有排水槽，经四周连接件将积水排入防水盘内，经地漏排出，防止墙板积水生锈或积水造成异味。

3、为了实现根据本发明的目的和其它优点，提供了瓷砖型防水底盘，包括：

4、防水盘，其四周成坡度向上延伸形成第一挡水边，所述第一挡水边的顶部水平延伸形成平面翻边；所述防水盘上设有地漏孔，所述地漏孔上设置有地漏，所述地漏的上部设有排水孔；

5、挡边结构，其沿所述防水盘的四周设置，相邻的挡边结构之间通过连接件连接，所述连接件上设有排水口；所述挡边结构上沿其长度方向设有第一排水槽，所述第一排水槽和所述排水口连通；所述排水口与所述排水孔连通；

6、填充层，其填充于所述防水盘上；

7、瓷砖层，其铺设于所述填充层上，所述瓷砖层的高度低于所述排水口的高度。

8、优选的是，其中，所述挡边结构的两端设有l型内孔结构，所述连接件插入所述l型内孔结构中，通过螺钉将所述连接件与所述挡边结构固定连接。

9、优选的是，其中，所述挡水结构上还设有第二挡水边，所述第二挡水边与所述l型内孔结构衔接竖直向上延伸，所述挡水结构上与所述第二挡水边相对侧设有第一筋条和l型翻边。

10、优选的是，其中，所述连接件包括：

11、l型连接部，其与l型内孔结构相配合；

12、第三挡水边，当l型连接部插入l型内孔结构时，所述第三挡水边与第二挡水边衔接；

13、第二排水槽，其为l形结构，所述第二排水槽的两端与l型连接部连接；所述连接件上的排水口设于所述第二排水槽的内侧。

14、优选的是，其中，所述l型连接部上设置有第二筋条，所述第二筋条与所述l型内孔结构盈配合。

15、优选的是，其中，所述排水孔的数量为两个，两个排水孔对称设置在所述地漏的两侧。

16、本发明至少包括以下有益效果：

17、第一、本发明瓷砖型防水底盘通过在防水盘周边设置新型墙板排水结构，新型墙板排水结构设有排水槽，经四周连接件将积水排入防水盘内，经地漏排出，防止墙板积水生锈或积水造成异味。

18、第二、本发明瓷砖型防水底盘中防水盘采用热塑板材吹塑成型或吸塑一体成型工艺生产，四周为带坡度的第一挡水边，第一挡水边上部为平面翻边，一体式防水盘防水性能更好，翻边提高整个防水盘的强度和产品成型过程中的密封性；采用落地式安装，防水盘内填充有填充层，填充层上粘贴瓷砖层，填充层可由高密度聚氨酯发泡层或混凝土等材料制成，防水底盘厚重结实，有效解决空洞感问题。

19、第三、本发明瓷砖型防水底盘采用双层挡水边结构，防水性能更好。防水盘内设有双重排水功能，第一重排水为：正常情况下从地漏排水，第二重排水为：地漏的上部设计有2个排水孔，墙板积水通过排水槽经连接件中的排水口排入防水盘内，防水盘内的积水经排水孔排出。

20、本发明的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本发明的研究和实践而为本领域的技术人员所理解。

技术特征：

1.瓷砖型防水底盘，其特征在于，包括：

2.如权利要求1所述的瓷砖型防水底盘，其特征在于，所述挡边结构的两端设有l型内孔结构，所述连接件插入所述l型内孔结构中，通过螺钉将所述连接件与所述挡边结构固定连接。

3.如权利要求2所述的瓷砖型防水底盘，其特征在于，所述挡水结构上还设有第二挡水边，所述第二挡水边与所述l型内孔结构衔接竖直向上延伸，所述挡水结构上与所述第二挡水边相对侧设有第一筋条和l型翻边。

4.如权利要求2所述的瓷砖型防水底盘，其特征在于，所述连接件包括：

5.如权利要求4所述的瓷砖型防水底盘，其特征在于，所述l型连接部上设置有第二筋条，所述第二筋条与所述l型内孔结构盈配合。

6.如权利要求1所述的瓷砖型防水底盘，其特征在于，所述排水孔的数量为两个，两个排水孔对称设置在所述地漏的两侧。

技术总结

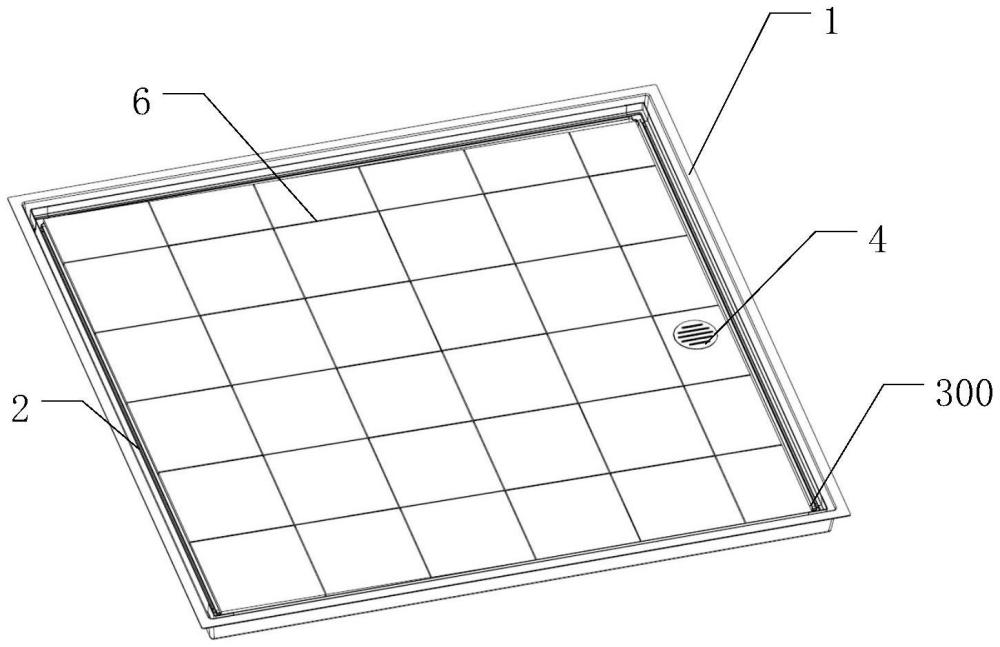

本发明公开了瓷砖型防水底盘，包括：防水盘，其四周成坡度向上延伸形成第一挡水边，第一挡水边的顶部水平延伸形成平面翻边；挡边结构，其沿防水盘的四周设置，相邻的挡边结构之间通过连接件连接，连接件上设有排水口；挡边结构上沿其长度方向设有第一排水槽，第一排水槽和排水口连通；填充层，其填充于防水盘上；瓷砖层，其铺设于填充层上；其中，防水盘上设有地漏孔，地漏孔上设置有地漏，地漏的上部设有排水孔，排水孔与所述排水口连通，排水口的高度高于瓷砖层的高度。本发明通过在防水盘周边设置新型墙板排水结构，新型墙板排水结构设有排水槽，经四周连接件将积水排入防水盘内，经地漏排出，防止墙板积水生锈或积水造成异味。

技术研发人员：麦显新
受保护的技术使用者：广州海鸥住宅工业股份有限公司
技术研发日：
技术公布日：2024/9/9
