一种连体结构毛巾架的制作方法

本发明涉及厨卫电器用品，具体涉及一种连体毛巾架。

背景技术：

1、随着人们日常生活的丰富以及日益提高的审美需求，电热毛巾架需求也日益提升，电热毛巾架能够搭配使用在个性化卫浴装修环境中，具有亲和力产品的设计越来越受青睐，亲和力的展现可以是造型外观、氛围体验，对于电热毛巾架而言，需要能融入家庭温情氛围的设计元素，如何既能保证造型可爱、暖心，能表达关爱与呵护，又能够将搂抱连体结构的卡通形象与晾烘功能巧妙结合的方案为业界提供了一种设计思路。

技术实现思路

1、鉴于以上所述，本发明有必要提供一种连体结构毛巾架，具有亲和力的卡通搂抱造型同时还为用户带来晾烘便利。

2、一种连体结构毛巾架，其特征在于，包括面部腔、子体腔、抱体腔和支撑腹。所述面部腔为边缘设有胶圈的加热腔；所述子体腔为边缘设有胶条的加热腔；所述抱体腔分别设置在所述子体腔的两侧且一体成型；所述支撑腹包括设置于所述面部腔下方的腹板，且所述腹板下端固接在所述抱体腔上，形成整体呈卡通搂抱造型的连体毛巾架；其中，所述面部腔与所述子体腔之间预设有毛巾晾挂间隙，并且腔体表面平齐以及腔体耳部均处于悬立。

3、进一步地，所述面部腔包括分别固接在胶圈前后且相对设置的第一晾烘板和第二晾烘板；并且/或者所述面部腔耳部还设有塞纳瓣。

4、进一步地，所述子体腔包括分别固接在胶条前后的第三晾烘板和第四晾烘板。

5、更进一步地，所述胶圈和胶条设为透明或半透明材质；并且/或者所述胶圈和胶条分别设有发光圈和发光条。

6、进一步地，所述晾挂间隙包括两侧设置的导滑口以及中间的近距端，所述近距端间隔不少于35mm。

7、进一步地，所述抱体腔设有弯曲板，且上沿前低后高，所述抱体腔上部宽度大于其下部宽度；并且/或者所述抱体腔设有控制装置。

8、进一步地，所述支撑腹还包括：支架，所述支架为凹槽长杆体结构，所述腹板设置在所述支架的中段；支颈，所述支颈前端连接在第二晾烘板上，且后端固接在所述支架的上段。

9、进一步地，所述腹板底部两侧还设有插片，且顶部两端向下段逐渐扩大延伸再圆滑过渡至插片，以使腹板底端宽度略小于下段宽度且大于顶端宽度， 所述插片插接在所述抱体腔上。

10、进一步地，所述支架槽板设有若干挂装孔，以通过所述挂装孔将所述连体毛巾架安装在预设位置处。

11、进一步地，所述连体结构毛巾架还设置有卡通形象图样，包括：面部图样，设置于所述第一晾烘板表面；子体图样，设置于所述第三晾烘板表面；抱体图样，设置于所述第三晾烘板表面并延伸覆盖至所述抱体腔外表面；并且/或者所述卡通形象图样为亲子熊形象。

12、本发明的有益效果是：通过将面部腔与子体腔的耳部处于悬立，晾挂毛巾时顺滑便捷；通过面部腔与子体腔表面平齐，一同使用可以晾烘浴巾；通过在胶圈和胶条上分别设置发光圈和发光条，增添了灯光氛围感；通过面部腔耳部设置塞纳瓣，可以收纳更多烘干毛巾；通过将卡通搂抱形象与连体结构巧妙结合，为用户带来极具亲和力的独特体验和晾烘便利。此外，连体毛巾架还设置有亲子卡通形象图样，吸引消费者范围更广。

技术特征：

1.一种连体结构毛巾架，其特征在于，包括：

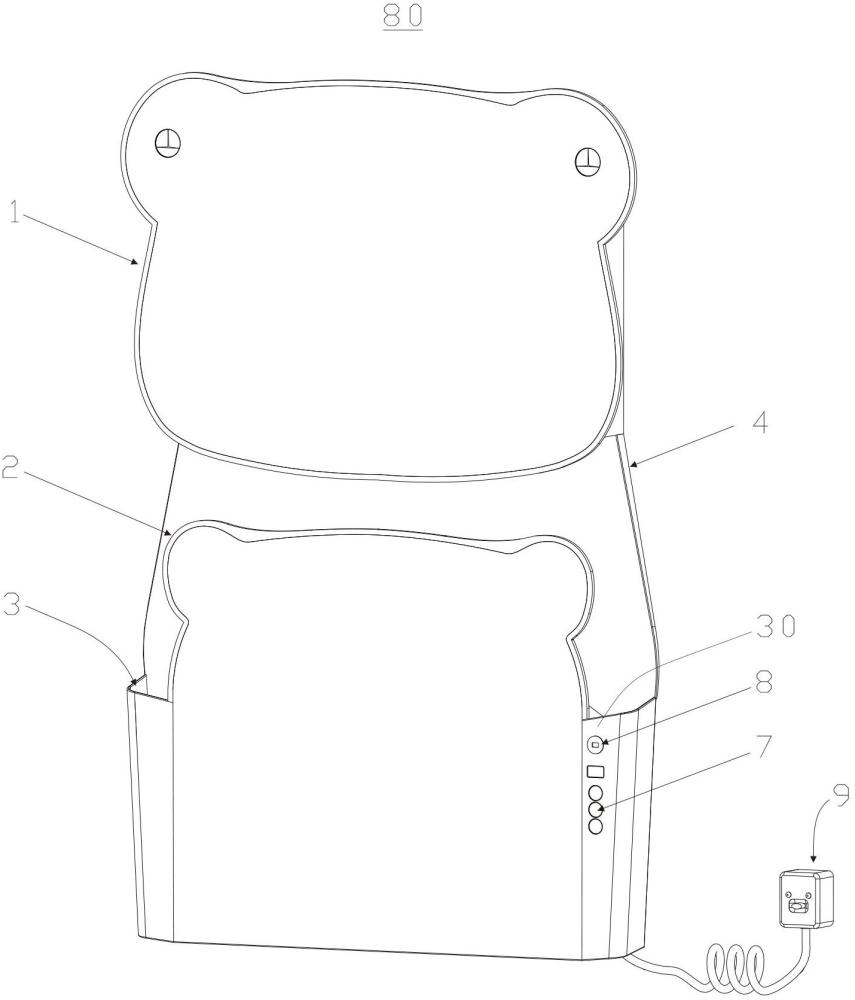

2.根据权利要求1所述的一种连体结构毛巾架，其特征在于：所述面部腔（1）包括分别固接在胶圈（10）前后且相对设置的第一晾烘板（11）和第二晾烘板（12）；并且/或者

3.根据权利要求1所述的一种连体结构毛巾架，其特征在于：所述子体腔（2）包括分别固接在胶条（20）前后的第三晾烘板（21）和第四晾烘板（22）。

4.根据权利要求2或3所述的一种连体结构毛巾架，其特征在于：所述胶圈（10）和胶条（20）设为透明或半透明材质；并且/或者

5.根据权利要求1所述的一种连体结构毛巾架，其特征在于：所述晾挂间隙（5）包括两侧设置的导滑口以及中间的近距端，所述近距端间隔不少于35mm。

6.根据权利要求1所述的一种连体结构毛巾架，其特征在于：所述抱体腔（3）设有弯曲板（31），且上沿前低后高，所述抱体腔（3）上部宽度大于其下部宽度；并且/或者

7.根据权利要求1或2所述的一种连体结构毛巾架，其特征在于：所述支撑腹（4）还包括：

8.根据权利要求1所述的一种连体结构毛巾架，其特征在于：所述腹板（40）底部两侧还设有插片（202），且顶部两端向下段逐渐扩大延伸再圆滑过渡至插片（202），以使腹板（40）底端宽度略小于下段宽度且大于顶端宽度， 所述插片（202）插接在所述抱体腔（3）上。

9.根据权利要求7所述的一种连体结构毛巾架，其特征在于：所述支架（41）的槽板（411）设有若干挂装孔（414），以通过所述挂装孔（414）将所述连体毛巾架安装在预设位置处。

10.根据权利要求1所述的一种连体结构毛巾架，其特征在于：所述连体毛巾架还设置有卡通形象图样（9），包括：

技术总结
本发明公开了一种连体毛巾架，包括面部腔、子体腔、抱体腔和支撑腹，面部腔为边缘设有胶圈的加热腔；子体腔为边缘设有胶条的加热腔；抱体腔分别设置在子体腔的两侧且一体成型；支撑腹包括设置于面部腔下方的腹板，且腹板下端固接在抱体腔上，形成整体呈卡通搂抱造型的连体毛巾架；其中，面部腔与子体腔之间预设有毛巾晾挂间隙，并且腔体表面平齐以及腔体耳部均处于悬立。本申请通过将面部腔与子体腔的耳部处于悬立，晾挂毛巾时顺滑便捷；通过面部腔与子体腔表面平齐，一同使用可以晾烘浴巾；通过将卡通搂抱形象与连体结构巧妙结合，为用户带来极具亲和力的独特体验和晾烘便利。

技术研发人员：龚国红
受保护的技术使用者：龚国红
技术研发日：
技术公布日：2025/2/17
