一种波活门联动启闭结构的制作方法

本申请属于波活门，具体为一种波活门联动启闭结构。

背景技术：

1、防爆波活门是人防工程中用来遭受空袭的情况下保证工程内不间断通风的防护通风设备，一般与扩散室结合使用，根据材质的不同分为悬摆式和胶管式两种，主体为钢质结构，遭受到爆炸冲击波的瞬间会自动关闭，保护工程内部通风设备不遭受破坏。

2、公告号为cn214424356u的专利中公开了一种悬板式波活门，包括主门板，所述主门板上开设有通风口，所述主门板上于其通风口的位置处设置有悬板，所述悬板背离主门板的一侧固设有固定座，所述主门板上固设有安装座，所述安装座与固定座之间可拆卸连接有转轴，所述悬板通过转轴铰接在主门板上。其能够方便实现对悬板与主门板之间的安拆工作的效果。

3、在实现本申请中，发现该技术有以下问题，悬板式波活门设置有多个悬摆门，当需要打开所有悬摆门时，打开悬摆门操作步骤繁琐的为此提供了一种波活门联动启闭结构。

技术实现思路

1、本申请的目的在于：为了解决上述提出的打开悬摆门操作步骤繁琐的问题，提供一种波活门联动启闭结构。

2、本申请采用的技术方案如下：一种波活门联动启闭结构，包括门框，其特征在于：所述门框的一侧转动安装有转轴，所述转轴远离门框的一侧固定安装有门体，所述门体中部贯穿式沿竖直方式排列固定连接有若干固定圈，所述固定圈靠近门体的侧壁设置有固定块，所述固定圈远离固定块的内壁一侧转动安装有转杆，所述转杆远离固定圈的一侧固定安装有阻尼器，所述阻尼器远离转杆的一侧固定安装有支撑杆，所述固定块远离门体的一侧转动安装有转动轴，所述转动轴远离固定块的一侧固定安装有悬摇门，所述悬摇门远离转动轴的一侧转动安装有连接轴，所述连接轴远离悬摇门的一侧固定安装有连接杆，所述连接杆远离连接轴的一侧固定安装有夹块，所述悬摇门远离夹块的一侧转动安装有用于与相邻一固定圈上的夹块进行卡接固定的固定杆。

3、通过采用上述技术方案，转杆一侧固定安装的阻尼器使悬挂门开关闭合时能够减缓悬挂门的速度，且能够起到支撑的作用，尽量避免悬挂门与固定圈发生激烈碰撞导致损坏，当波活门遭受爆炸冲击时，将需要引爆的材料放置在门框的一侧，当引爆后转动打开悬摇门，悬摆门关闭，阻尼器减缓悬摆门冲击力，当需要悬摆门同时开关闭合时，转动连接杆，将连接杆一侧夹块转动至固定杆的一侧，将固定杆与夹块固定连接，从而使悬摆门能够同时打开闭合，从而使连接杆起到联动开关的作用。

4、在一优选的实施方式中，所述悬摇门靠近阻尼器的一侧固定安装有支撑圈，且支撑杆与支撑圈转动连接。

5、通过采用上述技术方案，悬摇门固定安装的支撑圈与支撑杆转动连接使阻尼器伸缩时更加便捷。

6、在一优选的实施方式中所述固定圈靠近转杆的一侧设置有凹槽，且凹槽大小与阻尼器大小相契合。

7、通过采用上述技术方案，固定圈设置的凹槽与阻尼器相契合，从而使阻尼器移动凹槽内后，将阻尼器收纳，使其更加便捷。

8、在一优选的实施方式中，所述固定圈远离悬摇门的一侧固定安装有拦网，且拦网设置有多层。

9、通过采用上述技术方案，固定圈内壁上设置的拦网使爆炸产生的碎屑过滤，从而尽量避免碎屑飞至悬摇门开合处导致悬摇门损坏。

10、在一优选的实施方式中，所述连接轴设置有多个，且对称安装在悬摇门两侧。

11、通过采用上述技术方案，连接轴对称安装在悬摇门的两侧，从而使连接杆能够将悬摇门两侧设置的固定杆拉起，起到联动作用。

12、在一优选的实施方式中，所述固定杆设置在悬摇门的两侧，且固定杆与上一个连接轴的距离与连接杆的长度相契合。

13、通过采用上述技术方案，设置的连接杆长度与连接轴至固定杆的长度相契合，转动连接杆使连接杆连接固定杆，从而使连接杆起到联动作用。

14、在一优选的实施方式中，所述悬摇门靠近连接轴的一侧设置有多个固定栓，且固定栓对称安装。

15、通过采用上述技术方案，悬摇门螺纹安装的固定栓，在不使用悬摇门时，起到将悬摇门固定的作用，且起到一定的密封作用。

16、综上所述，由于采用了上述技术方案，本申请的有益效果是：

17、本申请中，当波活门遭受爆炸冲击时，冲击将打开悬摇门，阻尼器减缓悬摆门冲击力，当需要悬摆门同时开关闭合时，转动连接杆，将连接杆一侧夹块转动至固定杆的一侧，将固定杆与夹块固定连接，从而使悬摆门能够同时打开闭合，从而使连接杆起到联动开关悬摇门的作用。

技术特征：

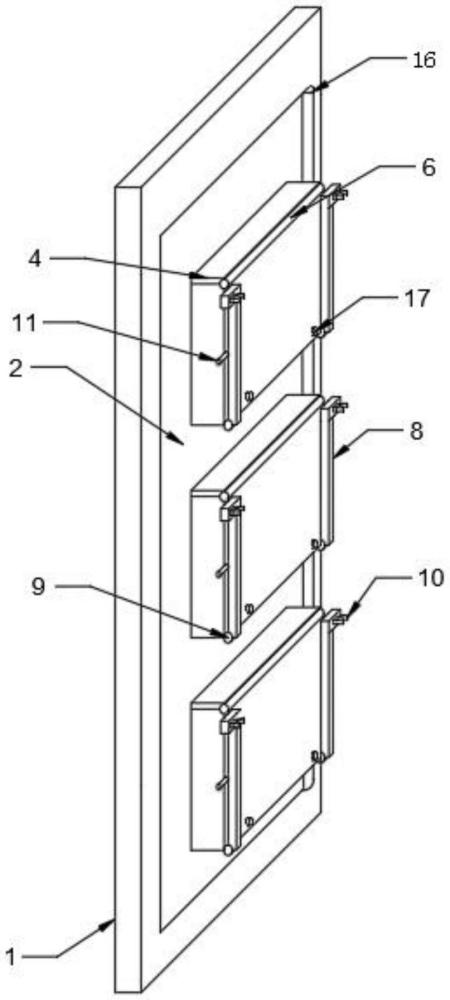

1.一种波活门联动启闭结构，包括门框（1），其特征在于：所述门框（1）的一侧转动安装有转轴（16），所述转轴（16）远离门框（1）的一侧固定安装有门体（2），所述门体（2）中部贯穿式沿竖直方式排列固定连接有若干固定圈（4），所述固定圈（4）靠近门体（2）的侧壁设置有固定块（5），所述固定圈（4）远离固定块（5）的内壁一侧转动安装有转杆（13），所述转杆（13）远离固定圈（4）的一侧固定安装有阻尼器（12），所述阻尼器（12）远离转杆（13）的一侧固定安装有支撑杆（15），所述固定块（5）远离门体（2）的一侧转动安装有转动轴（6），所述转动轴（6）远离固定块（5）的一侧固定安装有悬摇门（7），所述悬摇门（7）远离转动轴（6）的一侧转动安装有连接轴（9），所述连接轴（9）远离悬摇门（7）的一侧固定安装有连接杆（8），所述连接杆（8）远离连接轴（9）的一侧固定安装有夹块（10），所述悬摇门（7）远离夹块（10）的一侧转动安装有用于与相邻一固定圈（4）上的夹块（10）进行卡接固定的固定杆（11）。

2.如权利要求1所述的一种波活门联动启闭结构，其特征在于：所述悬摇门（7）靠近阻尼器（12）的一侧固定安装有支撑圈（14），且支撑杆（15）与支撑圈（14）转动连接。

3.如权利要求1所述的一种波活门联动启闭结构，其特征在于：所述固定圈（4）靠近转杆（13）的一侧设置有凹槽，且凹槽大小与阻尼器（12）大小相契合。

4.如权利要求1所述的一种波活门联动启闭结构，其特征在于：所述固定圈（4）远离悬摇门（7）的一侧固定安装有拦网（3），且拦网（3）设置有多层。

5.如权利要求1所述的一种波活门联动启闭结构，其特征在于：所述连接轴（9）设置有多个，且对称安装在悬摇门（7）两侧。

6.如权利要求1所述的一种波活门联动启闭结构，其特征在于：所述固定杆（11）设置在悬摇门（7）的两侧，且固定杆（11）与上一个连接轴（9）的距离与连接杆（8）的长度相契合。

7.如权利要求1所述的一种波活门联动启闭结构，其特征在于：所述悬摇门（7）靠近连接轴（9）的一侧设置有多个固定栓（17），且固定栓（17）对称安装。

技术总结
本申请涉及波活门领域，公开了一种波活门联动启闭结构。本申请中，包括门框，所述门框的一侧转动安装有转轴，所述转轴远离门框的一侧固定安装有门体，所述门体远离转轴的一侧固定安装有固定圈，所述固定圈靠近门体的一侧固定安装有固定块，所述固定块远离门体的一侧转动安装有转动轴，所述转动轴远离固定块的一侧固定安装有悬摇门，所述悬摇门远离转动轴的一侧转动安装有连接轴，所述连接轴远离悬摇门的一侧固定安装有连接杆，所述连接杆远离连接轴的一侧固定安装有夹块，所述悬摇门远离夹块的一侧转动安装有固定杆，使当打开一个悬摇门时连接杆带动其他悬摇门转动，从而好似悬摇门起到联动启闭的作用。

技术研发人员：韩佳桂
受保护的技术使用者：上海衡靓民防设备机电配套有限公司
技术研发日：20240110
技术公布日：2024/11/4
