一种高墩施工定型化爬梯的制作方法

本技术涉及定型化爬梯，具体为一种高墩施工定型化爬梯。

背景技术：

1、白湖大桥0#-53#墩共计需要53个定型化爬梯基础，定型化爬梯长2.5m，宽2.0m，每层高2m，原先的施工计划是在每个墩前浇筑混凝土硬化基础，硬化基础长3m，宽2.5m，厚20cm，此方法混凝土硬化方量大不经济，基础施工需要人工支模浇筑养护，时间长，不利于墩柱，盖梁工序之间的快速转换衔接施工，也不利于项目部的成本控制，且桥梁墩柱的施工需要赶工期的情况下，是需要增加施工时间的，当傍晚进行施工时，就涉及到现场照明的情况了，桥梁墩柱的施工场地跨度较大，其供电不方便，如果需要采用发电机供电较为耗能的问题，其结构任然需要完善之处，具体如下：

2、该方案中，爬梯进行安装使用时，需要对地面进行混凝土硬化，基础施工需要人工支模浇筑养护，时间长，不利于墩柱，盖梁工序之间的快速转换衔接施工，为了能够好的爬梯进行安装使用时，因此需要一种高墩施工定型化爬梯对上述问题做出改善。

技术实现思路

1、为了解决爬梯进行安装使用时，安装效率较为低下，成本较大，且爬梯的照明供电不便，墩柱和爬梯较高，如果施工场地光照不足，存在一定的安全隐患，本实用新型提供一种高墩施工定型化爬梯，以解决上述的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种高墩施工定型化爬梯，包括钢模板，所述钢模板的底部设置有模板次棱，所述钢模板的基面上通过焊接钢筋块安装有第一节定型化爬梯，所述第一节定型化爬梯的内壁上安装有控制柜，所述第一节定型化爬梯的端面上安装有上层定型化爬梯，所述上层定型化爬梯的端面上安装有照明组件；

4、所述照明组件包括安装板和照明灯，所述安装板安装在上层定型化爬梯的端面上，所述安装板的基面上安装有固定块，所述固定块的内壁上转动连接有转杆，所述转杆的外壁上安装有电控液压杆，所述电控液压杆的一端转动连接有转动杆，所述转动杆的外壁上安装有限位块，所述限位块的外壁上安装有安装支架，所述安装支架的外壁上安装有太阳能蓄电池，所述太阳能蓄电池的一侧且位于安装支架的外壁上安装有示廓灯，所述照明灯分别安装在上层定型化爬梯和第一节定型化爬梯的内壁上。

5、作为本实用新型优选的方案，所述控制柜通过导线分别连接有照明灯、太阳能蓄电池和示廓灯且连接方式为电性连接，所述模板次棱为工字钢材料。

6、作为本实用新型优选的方案，所述模板次棱设置有多组且分别位于钢模板的底部，所述钢筋块设置有多组且分别位于钢模板的基面上。

7、作为本实用新型优选的方案，所述钢筋块的材质为φ12钢筋材料，所述上层定型化爬梯位于第一节定型化爬梯的正上方。

8、作为本实用新型优选的方案，所述照明灯设置有多组且分别位于上层定型化爬梯和第一节定型化爬梯的内壁上。

9、作为本实用新型优选的方案，所述固定块设置有多组且分别位于安装板的基面上，所述转杆和电控液压杆的连接方式为转动连接。

10、作为本实用新型优选的方案，所述电控液压杆设置有多组且分别位于转杆的外壁上，所述转动杆和限位块的连接方式为转动连接，所述限位块设置有多组且分别位于安装支架的外壁上。

11、作为本实用新型优选的方案，所述太阳能蓄电池设置有多组且分别位于安装支架的外壁上，所述示廓灯设置有多组且分别位于安装支架的外壁上。

12、与现有技术相比，本实用新型通过在高墩施工定型化爬梯中设置先将墩柱边上的场地进行整平，利用挖机将钢模板基础铺设在地基上，并将模板次棱压入地基内，使地基与钢模板基础进行咬合稳固，再将第一节定型化爬梯吊装到钢模板基础上，第一节定型化爬梯的四拐角处用φ12钢筋焊接固定，后继续第一节定型化爬梯的端面上安装上层定型化爬梯与墩柱进行连接直至完成爬梯安装，从而解决原先的施工计划是在每个墩前浇筑混凝土硬化基础，硬化基础长3m，宽2.5m，厚20cm，此方法混凝土硬化方量大不经济，基础施工需要人工支模浇筑养护，时间长，不利于墩柱，盖梁工序之间的快速转换衔接施工，也不利于项目部的成本控制的问题。

13、通过一侧的电控液压杆减压降低电控液压杆整体长度，而且另一侧的电控液压杆的长度不变，使得位于限位块外壁上的安装支架的向一侧倾斜，上述同理依次调整电控液压杆的长度，就可以调整安装支架的倾斜角，使得安装支架带动太阳能蓄电池进行调整角度，由于太阳能蓄电池周期性进行旋转，使得电能转化功率成波状结构，当功率处于波峰时电控液压杆停止运转，以便于最大功率的进行电能转化并且进行存储，当需要使用时，太阳能蓄电池为装置提供电能，打开控制柜的开关，控制柜控制照明灯发出光照，为施工提供便利的光照条件，且经济环保，从而解决桥梁墩柱的施工需要赶工期的情况下，是需要增加施工时间的，当傍晚进行施工时，就涉及到现场照明的情况了，桥梁墩柱的施工场地跨度较大，其供电不方便，如果需要采用发电机供电较为耗能的问题。

技术特征：

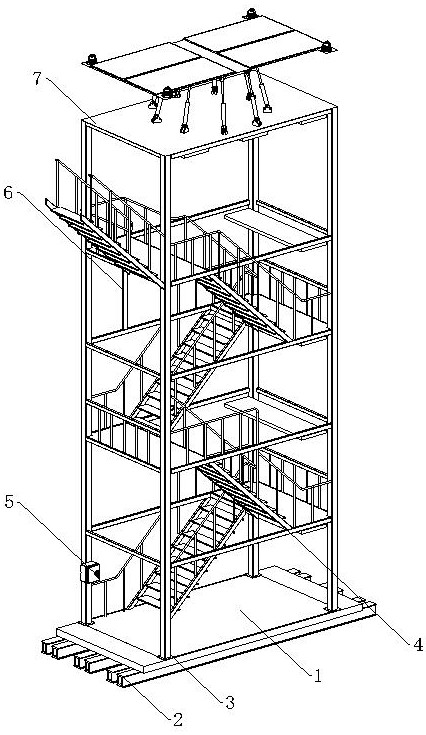

1.一种高墩施工定型化爬梯，包括钢模板（1），其特征在于：所述钢模板（1）的底部设置有模板次棱（2），所述钢模板（1）的基面上通过焊接钢筋块（3）安装有第一节定型化爬梯（4），所述第一节定型化爬梯（4）的内壁上安装有控制柜（5），所述第一节定型化爬梯（4）的端面上安装有上层定型化爬梯（6），所述上层定型化爬梯（6）的端面上安装有照明组件（7）；

2.根据权利要求1所述的一种高墩施工定型化爬梯，其特征在于：所述控制柜（5）通过导线分别连接有照明灯（702）、太阳能蓄电池（709）和示廓灯（710）且连接方式为电性连接，所述模板次棱（2）为工字钢材料。

3.根据权利要求1所述的一种高墩施工定型化爬梯，其特征在于：所述模板次棱（2）设置有多组且分别位于钢模板（1）的底部，所述钢筋块（3）设置有多组且分别位于钢模板（1）的基面上。

4.根据权利要求1所述的一种高墩施工定型化爬梯，其特征在于：所述钢筋块（3）的材质为φ12钢筋材料，所述上层定型化爬梯（6）位于第一节定型化爬梯（4）的正上方。

5.根据权利要求1所述的一种高墩施工定型化爬梯，其特征在于：所述照明灯（702）设置有多组且分别位于上层定型化爬梯（6）和第一节定型化爬梯（4）的内壁上。

6.根据权利要求1所述的一种高墩施工定型化爬梯，其特征在于：所述固定块（703）设置有多组且分别位于安装板（701）的基面上，所述转杆（704）和电控液压杆（705）的连接方式为转动连接。

7.根据权利要求1所述的一种高墩施工定型化爬梯，其特征在于：所述电控液压杆（705）设置有多组且分别位于转杆（704）的外壁上，所述转动杆（706）和限位块（707）的连接方式为转动连接，所述限位块（707）设置有多组且分别位于安装支架（708）的外壁上。

8.根据权利要求1所述的一种高墩施工定型化爬梯，其特征在于：所述太阳能蓄电池（709）设置有多组且分别位于安装支架（708）的外壁上，所述示廓灯（710）设置有多组且分别位于安装支架（708）的外壁上。

技术总结
本技术涉及定型化爬梯技术领域，具体为一种高墩施工定型化爬梯，包括钢模板，所述钢模板的底部设置有模板次棱；本技术通过电控液压杆带动太阳能蓄电池周期性进行旋转，当电能转化功率处于波峰时电控液压杆停止运转，太阳能蓄电池以最大功率的进行电能转化存储供电，控制柜控制照明灯发出光照，提供便利的光照；通过挖机整平地基，将钢模板基础调整至指定位置，把模板次棱压入土基中，拆除时仅需挖机将钢模板基础从土基中拖拽处即可，较传统混凝土硬化施工效率高，钢模板基础可重复利用，但需要进行一定的钢板基础的维护保养工作，在确保爬梯施工稳定及安全的基础下可以加快定型化爬梯的周转此时，提高施工效率，有效降低了施工成本。

技术研发人员：张俊,徐大振,刘向前,朱凯,崔远方,倪浩,黄勇
受保护的技术使用者：安徽省公路桥梁工程有限公司
技术研发日：20240126
技术公布日：2024/9/5
