具有窄边框窗框及窗套的安装节点的制作方法

本技术涉及建筑门窗，具体涉及一种具有窄边框窗框及窗套的安装节点。

背景技术：

1、门和窗是建筑物围护结构系统中重要的组成部分，常规的建筑外窗安装结构包括附框、主框及基板，其中，附框、主框及基板分开安装，首先在墙体上安装附框，然后在附框上安装主框，最后进行收边收口及基板的安装。

2、现有技术中，外窗安装过程中，在附框与墙体结构之间，主框与附框之间，均需使用密封材料进行密封处理，实际施工过程中操作较为繁琐，费时费力；此外，还易发生密封处理不到位的情况，导致外窗的气密性和水密性差，影响使用效果。

技术实现思路

1、有鉴于此，本实用新型提供了一种具有窄边框窗框及窗套的安装节点，以解决现有的具有窄边框窗框及窗套的安装节点操作繁琐、密封不到位的问题。

2、本实用新型提供了一种具有窄边框窗框及窗套的安装节点，包括：窗套，适于固定在墙体；所述窗套包括基板与紧固件；窗框组件，适于固定窗户；所述窗框组件靠近所述窗套设置；所述窗框组件包括支撑板与斜撑，所述支撑板包括主板、第一立板与第二立板；所述第一立板由所述主板的其中一侧板体朝远离墙体的方向延伸形成；所述第二立板由所述主板的另一侧板体朝靠近墙体的方向延伸形成；其中，所述第一立板与所述斜撑分别夹置于窗户的两侧，以固定窗户；所述第二立板靠近所述基板设置，所述第二立板与所述主板所围合的区域内设有填充物；第一密封件，设于所述填充物处，并靠近所述第二立板设置。

3、有益效果：通过设置相配合的窗套及窗框组件，并借助第一密封条及填充剂的密封作用，实现窗户安装工作操作简便、始终保证良好密封的目的，窗框一体式设置，安装过程省时省力，第一密封条及填充剂的设置为窗框及窗套之间的密封提供双保险，有效解决现有技术中窗户安装操作繁琐、密封不到位的缺陷，保证安装强度及密封效果的同时，大大提高施工效率，实用性强；斜撑为窄边设计，且在窄边斜撑处设有至少两个支脚，保证斜撑支撑强度的同时，窄边设计能够提高具有窄边框窗框及窗套的安装节点的美观性，综合性能强。

4、在一种可选的实施方式中，所述窗框组件适于与窗户的底端固定，所述窗套与相应位置处的墙体固定；其中，至少两个基板垂直相接，并分别与墙体固定；所述至少两个基板交接并形成有阻水沿；所述基板处固定有弯板，所述主板与所述弯板固定，使所述窗框组件固定至所述基板；所述弯板置于所述填充物内，所述第一密封件设于所述基板上，并靠近所述第二立板的端部设置。

5、在一种可选的实施方式中，所述窗框组件还适于与窗户的顶端固定，所述窗套与相应位置处的墙体固定；所述基板处开设有滴水槽。

6、在一种可选的实施方式中，所述窗框组件还适于与窗户的侧边固定，所述窗套与相应位置处的墙体固定。

7、在一种可选的实施方式中，还包括，固定组件，包括固定片与环板，所述固定片固定至墙体，所述环板固定至所述固定片处；所述主板与所述环板固定，使所述窗框组件固定至墙体；所述第一密封件设于所述固定片处，并靠近所述第二立板的端部设置。

8、在一种可选的实施方式中，所述固定组件设于所述支撑板与所述墙体之间；所述填充物设置在所述第二立板、所述主板及所述固定组件所围合的区域内。

9、在一种可选的实施方式中，所述斜撑具有至少两个支脚；所述支撑板处成型有至少两个间隔设置的凹口，所述支脚与所述凹口配合，使所述斜撑与所述支撑板连接在一起。

10、在一种可选的实施方式中，还包括，第二密封件，夹置于所述斜撑与窗户之间；所述第二密封件处设有凹坑和/或凸起，所述斜撑处设有凸起和/或凹坑，所述凸起与所述凹坑配合，以阻止所述第二密封件滑移。

11、在一种可选的实施方式中，还包括，第三密封件，夹置于所述第一立板与窗户之间；所述第三密封件的一侧端部与所述主板抵接，以阻止所述第三密封件的滑移。

12、在一种可选的实施方式中，还包括，防水层，夹置于所述基板与所述墙体之间。

技术特征：

1.一种具有窄边框窗框及窗套的安装节点，其特征在于，包括：

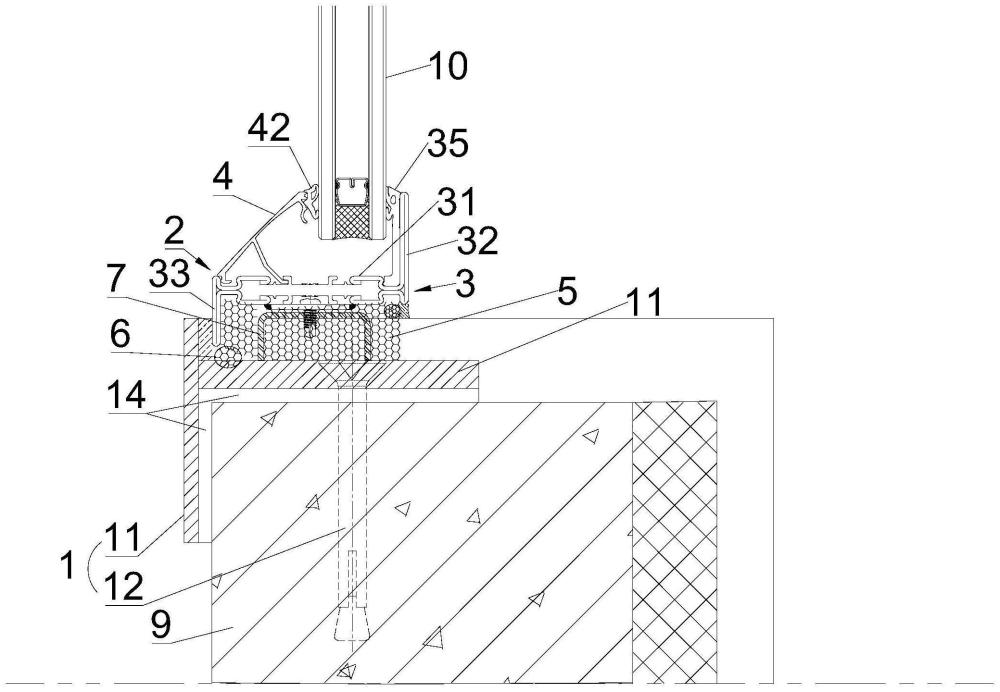

2.根据权利要求1所述的具有窄边框窗框及窗套的安装节点，其特征在于，所述窗框组件(2)适于与窗户(10)的底端固定，所述窗套(1)与相应位置处的墙体(9)固定；

3.根据权利要求1所述的具有窄边框窗框及窗套的安装节点，其特征在于，所述窗框组件(2)还适于与窗户(10)的顶端固定，所述窗套(1)与相应位置处的墙体(9)固定；

4.根据权利要求1所述的具有窄边框窗框及窗套的安装节点，其特征在于，所述窗框组件(2)还适于与窗户(10)的侧边固定，所述窗套(1)与相应位置处的墙体(9)固定。

5.根据权利要求3或4所述的具有窄边框窗框及窗套的安装节点，其特征在于，还包括，固定组件(8)，包括固定片(81)与环板(82)，所述固定片(81)固定至墙体(9)，所述环板(82)固定至所述固定片(81)处；

6.根据权利要求5所述的具有窄边框窗框及窗套的安装节点，其特征在于，所述固定组件(8)设于所述支撑板(3)与所述墙体(9)之间；

7.根据权利要求1至4任一项所述的具有窄边框窗框及窗套的安装节点，其特征在于，所述斜撑(4)具有至少两个支脚(41)；

8.根据权利要求1至4任一项所述的具有窄边框窗框及窗套的安装节点，其特征在于，还包括，第二密封件(42)，夹置于所述斜撑(4)与窗户(10)之间；

9.根据权利要求1至4任一项所述的具有窄边框窗框及窗套的安装节点，其特征在于，还包括，第三密封件(35)，夹置于所述第一立板(32)与窗户(10)之间；

10.根据权利要求1至4任一项所述的具有窄边框窗框及窗套的安装节点，其特征在于，还包括，防水层(14)，夹置于所述基板(11)与所述墙体(9)之间。

技术总结
本技术涉及建筑门窗技术领域，公开了一种具有窄边框窗框及窗套的安装节点，具有窄边框窗框及窗套的安装节点包括：窗套，固定在墙体；窗框组件，包括支撑板与斜撑，支撑板包括主板、第一立板与第二立板；第一立板与斜撑分别夹置于窗户的两侧，以固定窗户；第二立板与主板所围合的区域内设有填充物；第一密封件；本技术提供的具有窄边框窗框及窗套的安装节点，通过设置相配合的窗套及窗框组件，借助第一密封条及填充剂的密封作用，实现窗户安装操作简便的目的，且始终保证良好密封，省时省力，第一密封条及填充剂提供双保险密封，斜撑为窄边设计，保证足够支撑强度的同时，提高具有窄边框窗框及窗套的安装节点的美观性，综合性能强。

技术研发人员：栗智超,李晓辉,常明媛,李明,陈庆,季泽华,韩非,张涛
受保护的技术使用者：中建科工集团有限公司
技术研发日：20240321
技术公布日：2025/4/21
