一种全方位安全工程梯的制作方法

本技术涉及安全工程梯，更具体地说，尤其涉及一种全方位安全工程梯。

背景技术：

1、"工程梯"通常指的是工程施工现场使用的梯子。这些梯子通常被设计成能够满足施工工作的需求，包括承载重量、稳定性和适应不同类型的地面等。工程梯大致包括：1、脚手架梯，这种梯子通常用于在建筑工地上进行高处作业，例如在墙壁上进行砌砖或涂漆；它们通常由金属构成，可以调节高度，并且可以搭建成不同的形状来适应不同的工作需求；2、折叠梯，这种梯子可以折叠成一个紧凑的形状，便于携带和存放；它们通常用于需要频繁移动的工程现场，或者在有限空间内进行作业；3、扶手梯：这种梯子有一条或多条扶手，以增加上下梯子时的安全性；扶手梯通常用于需要频繁上下的工作，例如在仓库或商店内取货等等。

2、针对工程梯中的人字梯，操作人员只能骑在上面进行工作，通过自身身体的扭转去触及到施工点，导致工作覆盖面积小；同时在操作人员扭转身体施工过程中，容易造成人字梯底盘支撑不稳的情况；例如中国专利一种多功能安全工程梯(授权公告号cn213953480u)、一种多功能安全工程梯(授权公告号cn214943920u)中记载的人字梯均存在上述问题；

3、因此，针对上述问题，特提出了一种全方位安全工程梯。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点：针对工程梯中的人字梯，操作人员只能骑在上面进行工作，通过自身身体的扭转去触及到施工点，导致工作覆盖面积小；同时在操作人员扭转身体施工过程中，容易造成人字梯底盘支撑不稳的情况，而提出的一种全方位安全工程梯。

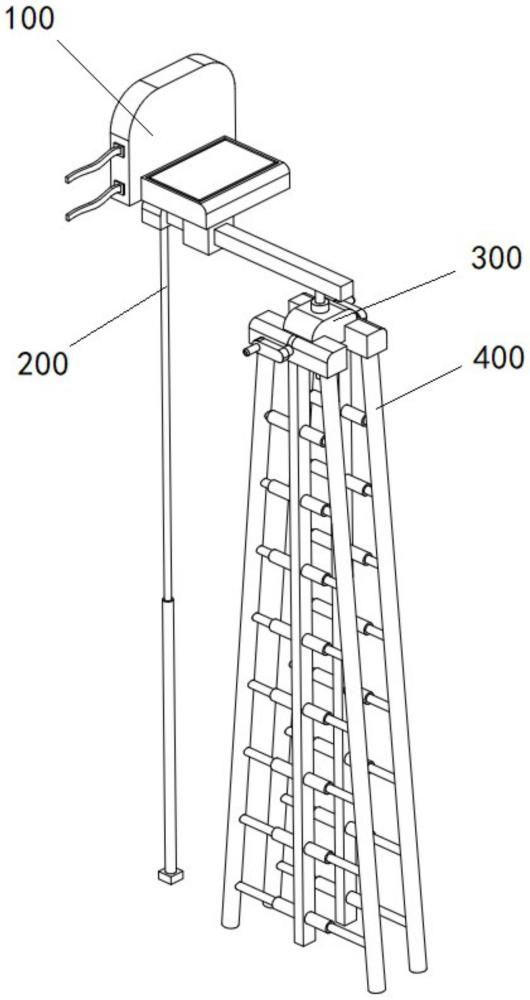

2、具体技术方案为：一种全方位安全工程梯，包括工程梯主体和调节架组件，所述调节架组件装配在所述工程梯主体上，调节架组件上装配有座椅组件，座椅组件用于操作人员进行乘坐；座椅组件上加装有绑带，绑带用于束缚操作人员；调节架组件包括导向横梁，导向横梁上滑动装配有导向滑块，导向滑块上转动装配有支撑柱一，支撑柱一装配在座椅组件底部，座椅组件通过支撑柱一进行自转用于提高操作人员施工覆盖面积；导向横梁一端加装有平衡支撑腿，另一端转动装配在工程梯主体上；座椅组件通过导向横梁与工程梯主体配合进行公转用于提高操作人员施工覆盖面积；平衡支撑腿用于提高座椅组件绕着工程梯主体转动过程中的支撑强度。

3、在工程梯主体进入到施工区域后，操作人员通过工程梯主体进入到座椅组件，座椅组件通过绑带束缚住操作人员，实现提高操作人员在高空作业的稳定性和安全性；座椅组件通过支撑柱一和导向滑块转动装配进行自转，改善操作人员施工旋转身体的舒适度，和提高操作人员施工覆盖面积；座椅组件通过导向横梁与工程梯主体配合进行公转，做到提高操作人员施工覆盖面积；同时结合导向横梁和导向滑块的滑动装配，提高座椅组件的公转半径的覆盖范围；上述所述座椅组件的自转和公转，以及公转的半径调整，组合实现了操作人员施工的灵活性，以及施工覆盖范围的灵活性；平衡支撑腿提高座椅组件绕着工程梯主体转动过程中的支撑强度，实现了工程梯主体底盘的稳定性。

4、在本实用新型的技术方案中,所述座椅组件包括靠背，靠背加装在座板上；绑带安装在靠背上。

5、在本实用新型的技术方案中,位于所述导向横梁和平衡支撑腿之间安装有定位块；平衡支撑腿包括上支撑杆和下收纳管，上支撑杆活动穿插在下收纳管内部，并通过固定销限位；上支撑杆上配合固定销开设有多个呈等间距分布的固定孔；下收纳管在远离上支撑杆一端固定有支撑脚，支撑脚上安装有支撑轮。

6、在本实用新型的技术方案中,所述工程梯主体包括高度调节组件和单脚支撑梯；单脚支撑梯设置有两个，并转动装配在高度调节组件上，单脚支撑梯上设置有卡扣，高度调节组件设置有多个卡槽，通过卡扣和卡槽配合完成高度调节组件和单脚支撑梯之间限位。

7、进一步的,所述高度调节组件包括支撑台，单脚支撑梯转动装配在支撑台侧边；支撑台上穿插固定有限位管，限位管上活动穿插有支撑柱二，支撑柱二与限位管通过限位销固定；支撑柱二上开设有多个呈等间距分布的限位孔。

8、进一步的,所述单脚支撑梯包括加固梁和侧支撑柱；侧支撑柱设置有两个，并分布在加固梁两端；侧支撑柱沿着加固梁的主体方向进行转动装配。

9、再进一步的,两个所述侧支撑柱之间加装有多个伸缩踩登杆，伸缩踩登杆与侧支撑柱呈转动装配，多个伸缩踩登杆呈等间距穿插在主支撑柱上；主支撑柱固定在加固梁上，主支撑柱处在两个侧支撑柱之间；主支撑柱在远离加固梁的一端装配有踩登调节杆，踩登调节杆转动装配在侧支撑柱上，通过踩登调节杆伸缩调整，做到两个侧支撑柱沿着调节指示方向向外翻转。

10、所述踩登调节杆设置有两个，并分布在主支撑柱两侧；踩登调节杆包括螺纹杆；螺纹杆螺纹穿插在螺纹管内部，并与螺纹管呈螺纹传动连接；螺纹杆在远离螺纹管一端固定有锥型齿二；螺纹管外部套设有防护套管，防护套管上开设有呈沿着防护套管的柱向方向分布的限位滑槽，螺纹管外部配合限位滑槽设置有限位滑块，限位滑块滑动穿插在限位滑槽内部。

11、所述锥型齿二上啮合有锥型齿一，锥型齿一固定在转动杆上，转动杆转动穿插在主支撑柱内部，主支撑柱在其端头处转动装配有转把，转把与转动杆呈动力传动连接。

12、转动转把，通过转把带动转动杆转动，转动杆带动锥型齿一转动，锥型齿一带动锥型齿二，锥型齿二带动螺纹杆，通过螺纹杆与螺纹管螺纹传动，带动螺纹管外移，做到踩登调节杆伸长，做到两个侧支撑柱以加固梁为转动点沿着调节指示方向向外翻转；实现提高工程梯主体底盘的稳定性。

13、与现有技术相比，本实用新型全方位安全工程梯可以做到：

14、1、在工程梯主体进入到施工区域后，操作人员通过工程梯主体进入到座椅组件，座椅组件通过绑带束缚住操作人员，实现提高操作人员在高空作业的稳定性和安全性；

15、2、操作人员在施工区域进行施工时，座椅组件通过支撑柱一和导向滑块转动装配进行自转，改善操作人员施工旋转身体的舒适度，和提高操作人员施工覆盖面积；座椅组件通过导向横梁与工程梯主体配合进行公转，做到提高操作人员施工覆盖面积；同时结合导向横梁和导向滑块的滑动装配，提高座椅组件的公转半径的覆盖范围；上述所述座椅组件的自转和公转，以及公转的半径调整，组合实现了操作人员施工的灵活性，以及施工覆盖范围的灵活性；平衡支撑腿提高座椅组件绕着工程梯主体转动过程中的支撑强度，实现了工程梯主体底盘的稳定性；

16、3、转动转把，通过转把带动转动杆转动，转动杆带动锥型齿一转动，锥型齿一带动锥型齿二，锥型齿二带动螺纹杆，通过螺纹杆与螺纹管螺纹传动，带动螺纹管外移，做到踩登调节杆伸长，做到两个侧支撑柱以加固梁为转动点沿着调节指示方向向外翻转；实现提高工程梯主体底盘的稳定性。

技术特征：

1.一种全方位安全工程梯，其特征在于，

2.根据权利要求1所述的一种全方位安全工程梯，其特征在于，所述座椅组件(100)包括靠背(110)，靠背(110)加装在座板(130)上；绑带(120)安装在靠背(110)上。

3.根据权利要求1所述的一种全方位安全工程梯，其特征在于，

4.根据权利要求1或2或3所述的一种全方位安全工程梯，其特征在于，所述工程梯主体包括高度调节组件(300)和单脚支撑梯(400)；单脚支撑梯(400)设置有两个，并转动装配在高度调节组件(300)上，单脚支撑梯(400)上设置有卡扣，高度调节组件(300)设置有多个卡槽，通过卡扣和卡槽配合完成高度调节组件(300)和单脚支撑梯(400)之间限位。

5.根据权利要求4所述的一种全方位安全工程梯，其特征在于，

6.根据权利要求4所述的一种全方位安全工程梯，其特征在于，所述单脚支撑梯(400)包括加固梁(410)和侧支撑柱(430)；侧支撑柱(430)设置有两个，并分布在加固梁(410)两端；侧支撑柱(430)沿着加固梁(410)的主体方向进行转动装配。

7.根据权利要求6所述的一种全方位安全工程梯，其特征在于，

8.根据权利要求7所述的一种全方位安全工程梯，其特征在于，

9.根据权利要求8所述的一种全方位安全工程梯，其特征在于，所述锥型齿二(4601)上啮合有锥型齿一(480)，锥型齿一(480)固定在转动杆(470)上，转动杆(470)转动穿插在主支撑柱(440)内部，主支撑柱(440)在其端头处转动装配有转把(420)，转把(420)与转动杆(470)呈动力传动连接。

技术总结
本技术适用于安全工程梯技术领域，提供了一种全方位安全工程梯，包括工程梯主体和调节架组件，所述调节架组件装配在所述工程梯主体上，调节架组件上装配有座椅组件；调节架组件包括导向横梁，导向横梁上滑动装配有导向滑块，导向滑块上转动装配有支撑柱一，支撑柱一装配在座椅组件底部，座椅组件通过支撑柱一进行自转用于提高操作人员施工覆盖面积；导向横梁一端加装有平衡支撑腿，另一端转动装配在工程梯主体上；座椅组件通过导向横梁与工程梯主体配合进行公转用于提高操作人员施工覆盖面积；平衡支撑腿用于提高座椅组件绕着工程梯主体转动过程中的支撑强度。

技术研发人员：柴俊,金佳男,张辰,蒋建峰
受保护的技术使用者：浙江紫微建设集团有限公司
技术研发日：20240411
技术公布日：2024/12/17
