一种复合土工膜的制作方法

1.本实用新型涉及土工膜技术领域，具体为一种复合土工膜。


背景技术：

2.土工膜施工现场其主要机理是以塑料薄膜的不透水性隔断土坝漏水通道，以其较大的抗拉强度和延伸率承受水压和适应坝体变形；而无纺布亦是一种高分子短纤维化学材料。复合土工膜以塑料薄膜作为防渗基材，与无纺布复合而成的土工防渗材料，它的防渗性能主要取决于塑料薄膜的防渗性能,
3.目前，单一材质的土工膜强度以及防渗能力较差，容易受到破损，导致渗漏。另外，现阶段土工膜大多采用热焊接的方式连接，焊接效果的密封性是根据材料本身来决定的，很多时候施工焊接时材料本身没有平整就特别容易造成后期渗漏。
4.为此，本实用新型提出一种复合土工膜。


技术实现要素：

5.本实用新型的目的在于提供一种复合土工膜，以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种复合土工膜，包括膜体，所述膜体是由无纺布层、聚氯乙烯层和聚乙烯层组成，且无纺布层位于聚氯乙烯层和聚乙烯层之间，所述膜体正面的右侧设置有热熔条，所述热熔条的表面设置有多个定位凸起，所述膜体背面的左侧设置有粘合条，所述粘合条的下表面开设有多个定位凹槽。
7.优选的，所述膜体的正面设置有连接条，所述连接条位于膜体表面的上下边沿处，且连接条与热熔条相垂直，为同一种材料。
8.优选的，所述定位凹槽的位置和规格均与定位凸起相适配。
9.优选的，所述定位凸起与热熔条为一体式结构，热熔条的材质为pes胶膜。
10.优选的，所述粘合条的材质为pa胶膜。
11.有益效果
12.本实用新型提供了一种复合土工膜，具备以下有益效果：
13.1.该复合土工膜，膜体由无纺布层、聚氯乙烯层和聚乙烯层组成，无纺布层在中部，能够大幅度提高膜体的抗拉性能和强度，上下层的聚乙烯和聚氯乙烯能够保证防水性能，通过设置热熔条、粘合条和连接条，利用热熔粘合特性，提高密封和连接强度。
14.2.该复合土工膜，通过设置定位凸起和定位凹槽，使两块膜体在连接时，可以利用定位凸起插入定位凹槽，来矫正位置，从而防止连接产生偏斜，便于施工过程中的定位。
附图说明

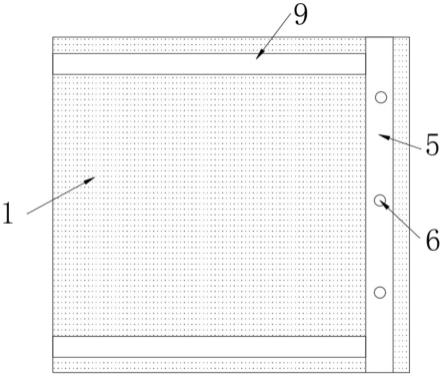

15.图1为本实用新型正视结构示意图；
16.图2为本实用新型背视结构示意图；
17.图3为本实用新型膜体横截面结构示意图。
18.图中：1膜体、2无纺布层、3聚氯乙烯层、4聚乙烯层、5热熔条、6定位凸起、7粘合条、8定位凹槽、9连接条。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1-3，本实用新型提供一种技术方案：一种复合土工膜，包括膜体1，膜体1是由无纺布层2、聚氯乙烯层3和聚乙烯层4组成，且无纺布层2位于聚氯乙烯层3和聚乙烯层4之间，膜体1正面的右侧设置有热熔条5，热熔条5的表面设置有多个定位凸起6，膜体1背面的左侧设置有粘合条7，粘合条7的下表面开设有多个定位凹槽8，定位凹槽8的位置和规格均与定位凸起6相适配，通过设置定位凸起6和定位凹槽8，使两块膜体1在连接时，可以利用定位凸起6插入定位凹槽8，来矫正位置，从而防止连接产生偏斜，便于施工过程中的定位。
21.膜体1的正面设置有连接条9，连接条9位于膜体1表面的上下边沿处，且连接条9与热熔条5相垂直，为同一种材料，定位凸起6与热熔条5为一体式结构，热熔条5的材质为pes胶膜，粘合条7的材质为pa胶膜。
22.该复合土工膜，膜体1由无纺布层2、聚氯乙烯层3和聚乙烯层4组成，无纺布层2在中部，能够大幅度提高膜体1的抗拉性能和强度，上下层的聚乙烯和聚氯乙烯能够保证防水性能，通过设置热熔条5、粘合条7和连接条9，利用热熔粘合特性，提高密封和连接强度。
23.工作原理：该复合土工膜连接时，首先将一张膜体1的定位凸起6插入另一张膜体1的定位凹槽8内部，位置对准后，采用热风机，对两块膜体1的热熔条5和粘合条7进行加热，使热熔后粘接在一起，当在膜体1的上侧以及下侧安装另一张膜体1时，将另一张膜体1与膜体1的表面贴紧，然后采用热风机对连接条9进行加热，连接条9热熔后即可使两张膜体1连接紧密。
24.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种复合土工膜，包括膜体(1)，其特征在于：所述膜体(1)是由无纺布层(2)、聚氯乙烯层(3)和聚乙烯层(4)组成，且无纺布层(2)位于聚氯乙烯层(3)和聚乙烯层(4)之间，所述膜体(1)正面的右侧设置有热熔条(5)，所述热熔条(5)的表面设置有多个定位凸起(6)，所述膜体(1)背面的左侧设置有粘合条(7)，所述粘合条(7)的下表面开设有多个定位凹槽(8)。2.根据权利要求1所述的一种复合土工膜，其特征在于：所述膜体(1)的正面设置有连接条(9)，所述连接条(9)位于膜体(1)表面的上下边沿处，且连接条(9)与热熔条(5)相垂直，为同一种材料。3.根据权利要求1所述的一种复合土工膜，其特征在于：所述定位凹槽(8)的位置和规格均与定位凸起(6)相适配。4.根据权利要求1所述的一种复合土工膜，其特征在于：所述定位凸起(6)与热熔条(5)为一体式结构，热熔条(5)的材质为pes胶膜。5.根据权利要求1所述的一种复合土工膜，其特征在于：所述粘合条(7)的材质为pa胶膜。

技术总结
本实用新型公开了一种复合土工膜，包括膜体，所述膜体是由无纺布层、聚氯乙烯层和聚乙烯层组成，且无纺布层位于聚氯乙烯层和聚乙烯层之间，所述膜体正面的右侧设置有热熔条，所述热熔条的表面设置有多个定位凸起，所述膜体背面的左侧设置有粘合条。该复合土工膜，通过设置定位凸起和定位凹槽，使两块膜体在连接时，可以利用定位凸起插入定位凹槽，来矫正位置，从而防止连接产生偏斜，便于施工过程中的定位，膜体由无纺布层、聚氯乙烯层和聚乙烯层组成，无纺布层在中部，能够大幅度提高膜体的抗拉性能和强度，上下层的聚乙烯和聚氯乙烯能够保证防水性能，通过设置热熔条、粘合条和连接条，利用热熔粘合特性，提高密封和连接强度。提高密封和连接强度。提高密封和连接强度。


技术研发人员：孟国胜
受保护的技术使用者：重庆锲和新型建筑材料有限公司
技术研发日：2022.05.09
技术公布日：2023/2/23
