本技术属于排水装置,具体涉及一种苗木雨水观察管排水装置。
背景技术:
1、目前,苗木在生产过程中,需要定时观察土壤中的雨水量。一般都是通过pvc雨水管插入土壤中,观察雨水量,当雨水管的雨水量过多,就需要一种排水装置排水,现有的排水结构复杂,操作繁琐,成本高。
技术实现思路
1、本实用新型为了解决上述技术问题提供一种苗木雨水观察管排水装置,通过在取水碗内设置取水槽,配合导水组件,能将水收集在取水碗内,水无法产生逆流,将水从苗木雨水观察管排出。
2、本实用新型解决上述技术问题的技术方案如下:苗木雨水观察管排水装置包括:手柄和取水碗,所述手柄的一端连接所述取水碗,所述取水碗向内凹陷形成取水槽,所述取水槽的中部设有第一通水孔,所述取水碗上设有单向导通所述第一通水孔的导水组件。
3、有益效果:通过在取水碗内设置取水槽,配合导水组件,能将水收集在取水碗内,水无法产生逆流,将水从苗木雨水观察管排出。
4、在上述技术方案的基础上,本实用新型还可以做如下改进。
5、进一步,所述导水组件包括上压片和下压片,所述上压片设置在所述取水槽内,所述下压片设置在所述取水碗的底部,所述上压片和所述下压片配合所述手柄的端部固定在所述取水碗上,所述下压片的中部设有第二通水孔,所述第二通水孔与所述第一通水孔同轴设置且孔径相同,所述上压片的中部设有第三通水孔,所述上压片的外缘设有缺口,所述缺口与所述第三通水孔连通,所述上压片上设有橡胶禁水压片,所述橡胶禁水压片设在所述第三通水孔内,所述橡胶禁水压片外壁连接有固定部,所述固定部设置在所述缺口内,且固定在所述取水碗上,所述橡胶禁水压片上设有圆形的压板,所述压板的直径大于所述第一通水孔的孔径。
6、采用上述进一步方案的有益效果是:通过手柄将取水碗伸入到雨水管内,下压取水碗后,雨水受压,水通过第一通水孔和第二通水孔,冲开橡胶禁水压片,水进入到取水碗内,利用水的压力和压板的重力将取水碗的第一通水孔堵住,最后提拉手柄,将雨水排出雨水管。
7、进一步,所述手柄的一端连接有u型连接头,所述u型连接头的两端配合所述上压片和所述下压片固定在所述取水碗上。
8、采用上述进一步方案的有益效果是:便于安装和拆卸,提高工作效率。
9、进一步,所述u型连接头、所述上压片、所述下压片和所述取水碗通过螺栓固定。
10、采用上述进一步方案的有益效果是:固定效果好,便于组装和拆卸。
11、进一步,所述手柄远离所述取水碗一端设有防滑橡胶套。
12、采用上述进一步方案的有益效果是:便于手拿,提高人体的舒适度。
13、进一步,所述取水碗的材质为橡胶材质。
14、采用上述进一步方案的有益效果是:材质轻,操作方便。

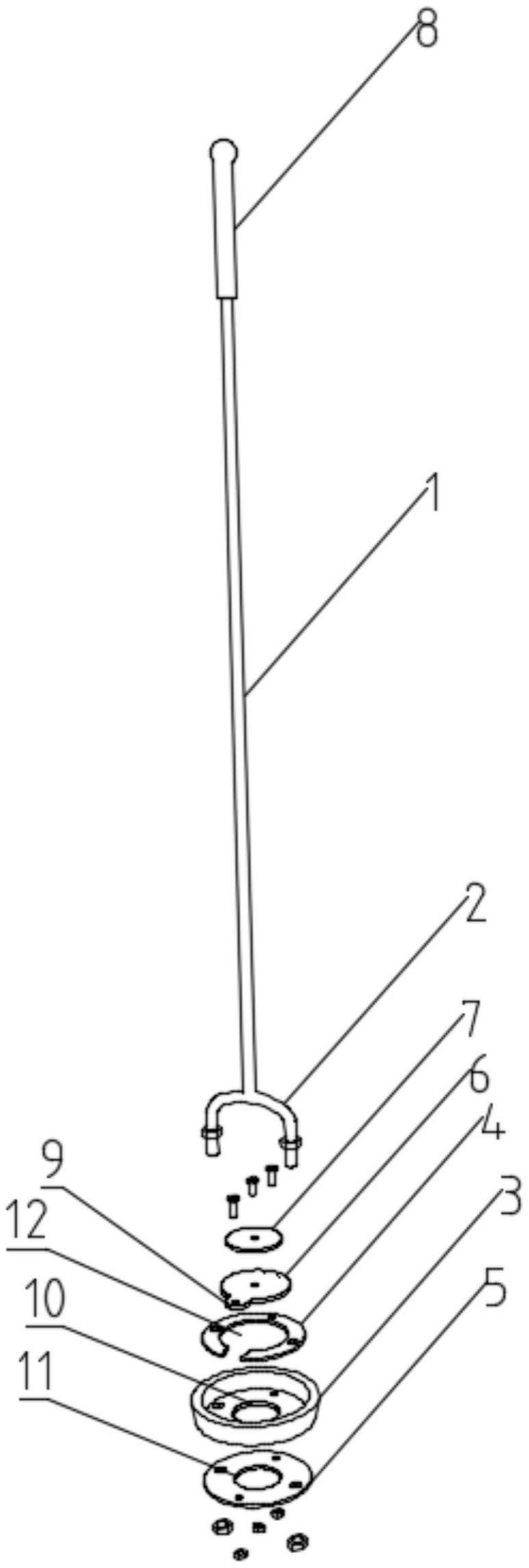

1.一种苗木雨水观察管排水装置,其特征在于,包括手柄(1)和取水碗(3),所述手柄(1)的一端连接所述取水碗(3),所述取水碗(3)向内凹陷形成取水槽,所述取水槽的中部设有第一通水孔(10),所述取水碗(3)上设有单向导通所述第一通水孔(10)的导水组件,所述导水组件包括上压片(4)和下压片(5),所述上压片(4)设置在所述取水槽内,所述下压片(5)设置在所述取水碗(3)的底部,所述上压片(4)和所述下压片(5)配合所述手柄(1)的端部固定在所述取水碗(3)上,所述下压片(5)的中部设有第二通水孔(11),所述第二通水孔(11)与所述第一通水孔(10)同轴设置且孔径相同,所述上压片(4)的中部设有第三通水孔(12),所述上压片(4)的外缘设有缺口,所述缺口与所述第三通水孔(12)连通,所述上压片(4)上设有橡胶禁水压片(6),所述橡胶禁水压片(6)设在所述第三通水孔(12)内,所述橡胶禁水压片(6)外壁连接有固定部(9),所述固定部(9)设置在所述缺口内,且固定在所述取水碗(3)上,所述橡胶禁水压片(6)上设有圆形的压板(7),所述压板(7)的直径大于所述第一通水孔(10)的孔径。
2.根据权利要求1所述的苗木雨水观察管排水装置,其特征在于,所述手柄(1)的一端连接有u型连接头(2),所述u型连接头(2)的两端配合所述上压片(4)和所述下压片(5)固定在所述取水碗(3)上。
3.根据权利要求2所述的苗木雨水观察管排水装置,其特征在于,所述u型连接头(2)、所述上压片(4)、所述下压片(5)和所述取水碗(3)通过螺栓固定。
4.根据权利要求1所述的苗木雨水观察管排水装置,其特征在于,所述手柄(1)远离所述取水碗(3)一端设有防滑橡胶套(8)。
5.根据权利要求1-4任一项所述的苗木雨水观察管排水装置,其特征在于,所述取水碗(3)的材质为橡胶材质。
