一种市政工程用防洪装置的制作方法

本技术涉及市政工程，具体为一种市政工程用防洪装置。

背景技术：

1、城市在应对季节性或者突发性降水，容易出现给水洪涝，影响城市设施以及城市交通，城市防洪是指为抵御和减轻洪水对城市造成灾害性损失而采取的各种预防和治理措施，在防洪时经常会使用到沙袋、防洪挡板等防洪装置对洪水进行围堵；

2、如中国专利公开了“一种市政工程用防洪装置”，专利号为：cn217078611u，该专利通过设置螺纹杆、握柄、移动轮、凹槽、收纳槽、前防洪挡板、左防洪挡板和右防洪挡板等，装置能较为方便地进行转移移动和阻挡防洪，且便于拆装收纳，灵活便捷性和实用性较强，方便使用，且可拉动左防洪挡板和右防洪挡板向两侧外移动打开或向中间移动靠近，使其对所要阻挡防洪的范围进行调节，灵活适应性较强，但是该专利不具备对水位检测的功能，从而需要工作人员定期的进行水位的记录，不仅增大的了工作人员的劳动强度，且统计的数据也存在迟滞性。

技术实现思路

1、本实用新型的目的在于提供一种市政工程用防洪装置，具备便于使用的优点，解决了传统的防洪装置不具备对水位检测的功能，从而需要工作人员定期的进行水位的记录，不仅增大的了工作人员的劳动强度，且统计的数据也存在迟滞性的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种市政工程用防洪装置，包括挡洪板，所述挡洪板表面的两侧均设置有滑杆，所述滑杆的表面套设有浮板，所述滑杆的顶部和底部均固定连接有连接板，所述连接板的背面与挡洪板的表面固定连接，所述浮板顶部的两侧均固定连接有立杆，所述立杆的表面滑动连接有套管，所述立杆的顶部固定连接有红外距离接收器，所述套管内腔的顶部固定连接有红外距离发射器，所述套管的背面固定连接有安装杆，所述安装杆的底部与挡洪板的顶部固定连接，所述套管的顶部固定连接有太阳能电池板，所述太阳能电池板底部的两侧分别固定连接有控制器和蓄电池。

3、优选的，所述挡洪板的两侧底部均固定连接有安装板，所述安装板的内腔通过钢钎与地面固定连接。

4、优选的，所述浮板顶部后端的两侧均开设有圆孔，且圆孔与滑杆滑动连接。

5、优选的，所述立杆的两侧均开设有限位槽，所述限位槽的内腔滑动连接有限位块，所述限位块的另一端与套管的内壁固定连接。

6、优选的，所述套管内腔的底部固定连接有密封圈，且密封圈的内壁与立杆的表面接触。

7、优选的，所述控制器通过5g通信卡与控制终端联网，且控制器采用全密封设计。

8、优选的，所述挡洪板包括不锈钢板基层，所述不锈钢板基层的表面包覆有工程塑料层，所述工程塑料层的表面喷涂有特氟龙涂层。

9、与现有技术相比，本实用新型的有益效果如下：

10、1、本实用新型通过挡洪板、滑杆、浮板、连接板、立杆、套管、红外距离接收器、红外距离发射器、安装杆、太阳能电池板、控制器和蓄电池的配合使用，能够在防洪工作进行的同时对其水位进行实时监测，不需要工作人员定期的来回进行手动的记录，且不会存在迟滞性，给防洪工作带来了极大的便利。

11、2、本实用新型通过设置安装板，能够便于对本设备进行安装，通过设置限位槽和限位块，能够对立杆进行限位，使其能够稳定的上下移动，通过设置不锈钢板基层，能够使挡洪板具备良好的使用强度，通过设置工程塑料层，能够使挡洪板具备良好的防撞保护性能，通过设置特氟龙涂层，能够进一步的使挡洪板具备良好的耐腐蚀性能。

技术特征：

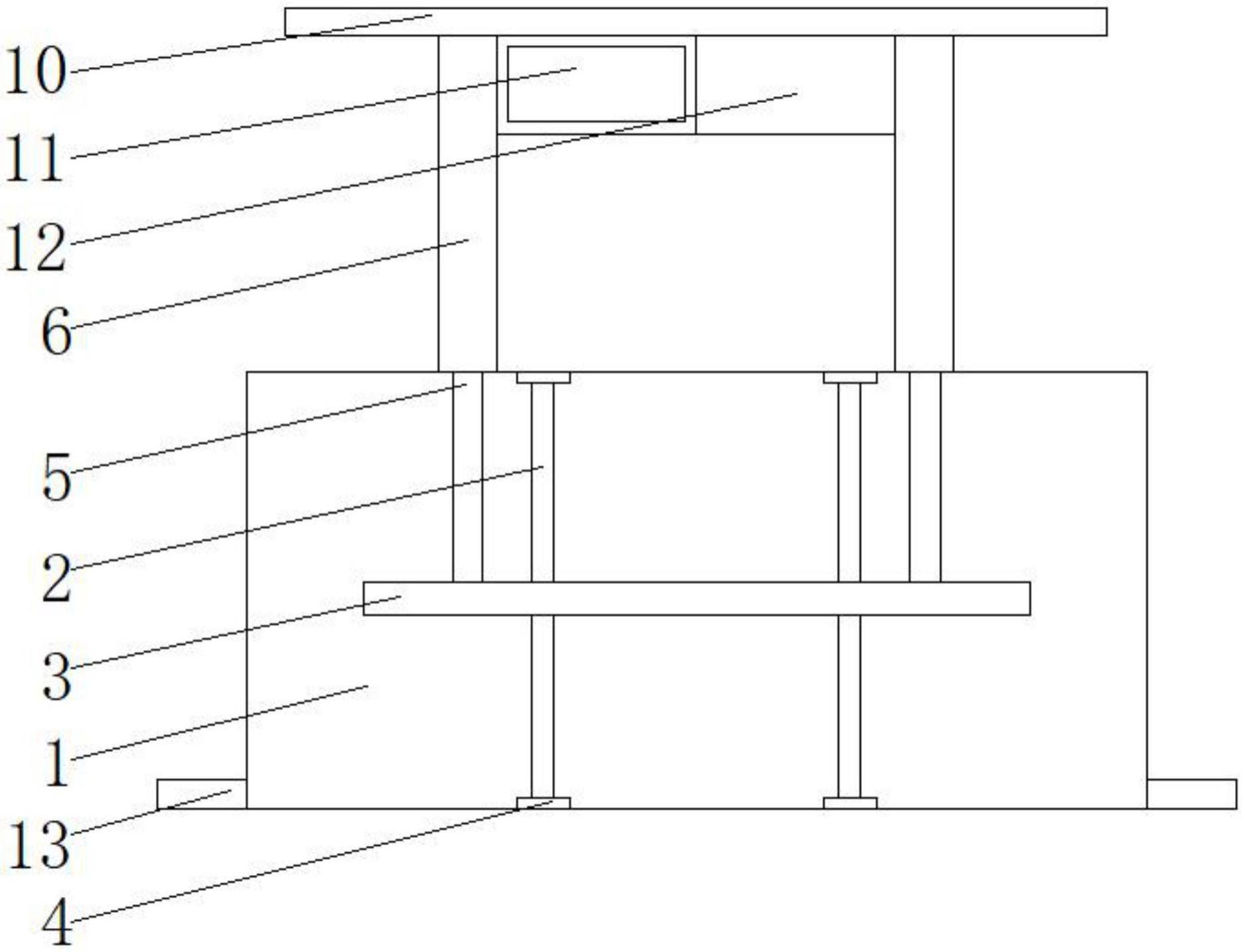

1.一种市政工程用防洪装置，包括挡洪板(1)，其特征在于：所述挡洪板(1)表面的两侧均设置有滑杆(2)，所述滑杆(2)的表面套设有浮板(3)，所述滑杆(2)的顶部和底部均固定连接有连接板(4)，所述连接板(4)的背面与挡洪板(1)的表面固定连接，所述浮板(3)顶部的两侧均固定连接有立杆(5)，所述立杆(5)的表面滑动连接有套管(6)，所述立杆(5)的顶部固定连接有红外距离接收器(7)，所述套管(6)内腔的顶部固定连接有红外距离发射器(8)，所述套管(6)的背面固定连接有安装杆(9)，所述安装杆(9)的底部与挡洪板(1)的顶部固定连接，所述套管(6)的顶部固定连接有太阳能电池板(10)，所述太阳能电池板(10)底部的两侧分别固定连接有控制器(11)和蓄电池(12)。

2.根据权利要求1所述的一种市政工程用防洪装置，其特征在于：所述挡洪板(1)的两侧底部均固定连接有安装板(13)，所述安装板(13)的内腔通过钢钎与地面固定连接。

3.根据权利要求1所述的一种市政工程用防洪装置，其特征在于：所述浮板(3)顶部后端的两侧均开设有圆孔，且圆孔与滑杆(2)滑动连接。

4.根据权利要求1所述的一种市政工程用防洪装置，其特征在于：所述立杆(5)的两侧均开设有限位槽(14)，所述限位槽(14)的内腔滑动连接有限位块(15)，所述限位块(15)的另一端与套管(6)的内壁固定连接。

5.根据权利要求1所述的一种市政工程用防洪装置，其特征在于：所述套管(6)内腔的底部固定连接有密封圈，且密封圈的内壁与立杆(5)的表面接触。

6.根据权利要求1所述的一种市政工程用防洪装置，其特征在于：所述控制器(11)通过5g通信卡与控制终端联网，且控制器(11)采用全密封设计。

7.根据权利要求1所述的一种市政工程用防洪装置，其特征在于：所述挡洪板(1)包括不锈钢板基层(101)，所述不锈钢板基层(101)的表面包覆有工程塑料层(102)，所述工程塑料层(102)的表面喷涂有特氟龙涂层(103)。

技术总结
本技术公开了一种市政工程用防洪装置，包括挡洪板，所述挡洪板表面的两侧均设置有滑杆，所述滑杆的表面套设有浮板，所述滑杆的顶部和底部均固定连接有连接板，所述连接板的背面与挡洪板的表面固定连接，所述浮板顶部的两侧均固定连接有立杆，所述立杆的表面滑动连接有套管，所述立杆的顶部固定连接有红外距离接收器。本技术通过挡洪板、滑杆、浮板、连接板、立杆、套管、红外距离接收器、红外距离发射器、安装杆、太阳能电池板、控制器和蓄电池的配合使用，能够在防洪工作进行的同时对其水位进行实时监测，不需要工作人员定期的来回进行手动的记录，且不会存在迟滞性，给防洪工作带来了极大的便利。

技术研发人员：卢秀丽
受保护的技术使用者：卢秀丽
技术研发日：20220906
技术公布日：2024/1/11
