一种轻质高强玻璃钢格栅的制作方法

本技术涉及一种格栅，尤其涉及一种轻质高强玻璃钢格栅。

背景技术：

1、格栅是一种网格状板材，广泛用于地板，地沟盖板，平台，楼梯踏步等，目前主要有钢格栅，玻璃钢格栅，后者由于密度仅为前者的1/4，由高强度玻璃纤维增强塑料制成，因此具备重量轻，强度高，耐腐蚀的优势，在化工防腐，交通设施，滨海工程中取代钢格栅，获得了广泛的应用。

2、玻璃钢格栅产品已经系列化，有38*38，40*40，50*50等多种方格规格，也有在上述方格中上部再增加纵向加强肋和横向加强肋形成田字格规格，即下部方格尺寸保持不变，上部方格增加加强肋后尺寸减为一半，分别为19*19，20*20，25*25等。

3、现有专利cn 201620565938.2提供一种新型玻璃钢模塑格栅，包括横向肋壁、纵向肋壁、横向加强肋和纵向加强肋，在横向肋壁和纵向肋壁交错分布成带有许多规则分布的矩形空格或方形空格的玻璃钢格栅板材。在相邻的两根横向肋壁的中间位置设有一根与横向肋壁平行的横向加强肋，在相邻的两根纵向肋壁的中间位置设有一根与纵向肋壁平行的纵向加强肋。本实用新型的有益效果是：结构合理，降低格栅的开孔率，提高格栅的承载能力，自身重量小，耗材少，制造成本低。

4、然而该专利并未指明具体的方格尺寸，高度，加强肋尺寸等，经计算分析，尽管增加加强肋会提高格栅的承载力，但相对重量并不一定会减少，是否会减少还与加强肋的具体尺寸有关系。

5、例如，38mm*38mm方格，高度为38mm的格栅，当增加的加强肋尺寸设计为20mm高时，虽然格栅承载力提高了35.4%，但重量会相应增加42.8%，耗材较多，成本较高，却没有达到轻质高强的目标。因此，格栅还需要优化设计。

技术实现思路

1、本实用新型要解决的技术问题是提供一种轻质高强玻璃钢格栅，解决现有技术格栅在保留上部尺寸与提高承载力的同时，没有达到轻质高强的目标、耗材较高、成本较高的问题。

2、为解决上述技术问题，本实用新型的技术方案为：一种轻质高强玻璃钢格栅，其创新点在于：

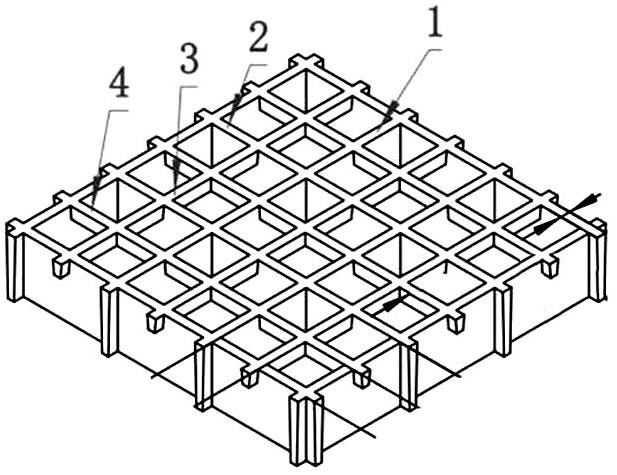

3、包括纵向肋、横向肋、纵向加强肋以及横向加强肋；

4、在每相邻的两根横向肋的上部中间位置均设有一根与横向肋平行的横向加强肋，在每相邻的两根纵向肋的上部中间位置均设有一根与纵向肋平行的纵向加强肋，且横向加强肋和纵向加强肋的上表面与横向肋及纵向肋的上表面在同一水平面上；

5、所述纵向加强肋与横向加强肋的结构相同，其截面均为等腰梯形，且其上边长大于下边长；

6、所述纵向肋与横向肋的结构相同，其截面也为等腰梯形，且其上边长大于下边长。

7、进一步的，所述纵向加强肋的高度为纵向肋高度的1/5-3/8。

8、进一步的，所述纵向加强肋的高度为纵向肋高度的2/9。

9、进一步的，所述纵向加强肋的上边长等于纵向肋的上边长，纵向加强肋的下边长等于纵向肋的下边长。

10、本实用新型的优点在于：

11、本实用新型中，通过对格栅的结构进行优化设计，使得在开孔率不变、不改变格栅用途的基础上，提升了承载能力，同时减轻了格栅的重量，真正达到轻质高强的目标，可以替代目前普通格栅，真正达到耗材少，低成本，高性能的目的。

技术特征：

1.一种轻质高强玻璃钢格栅，其特征在于：包括纵向肋、横向肋、纵向加强肋以及横向加强肋；

2.根据权利要求1所述的一种轻质高强玻璃钢格栅，其特征在于：所述纵向加强肋的高度为纵向肋高度的1/5-3/8。

3.根据权利要求1所述的一种轻质高强玻璃钢格栅，其特征在于：所述纵向加强肋的高度为纵向肋高度的2/9。

4.根据权利要求1所述的一种轻质高强玻璃钢格栅，其特征在于：所述纵向加强肋的上边长等于纵向肋的上边长，纵向加强肋的下边长等于纵向肋的下边长。

技术总结
本技术涉及一种轻质高强玻璃钢格栅，包括纵向肋、横向肋、纵向加强肋以及横向加强肋，所述纵向加强肋的高度为纵向肋高度的1/5‑3/8，本技术中，通过对格栅的结构进行优化设计，使得在开孔率不变、不改变格栅用途的基础上，提升了承载能力，同时减轻了格栅的重量，真正达到轻质高强的目标，可以替代目前普通格栅，真正达到耗材少，低成本，高性能的目的。

技术研发人员：顾柔坚,崔伯军,陆如海,宋利群
受保护的技术使用者：江苏正威新材料股份有限公司
技术研发日：20221018
技术公布日：2024/1/11
